智能變頻電動執行機構原理結構

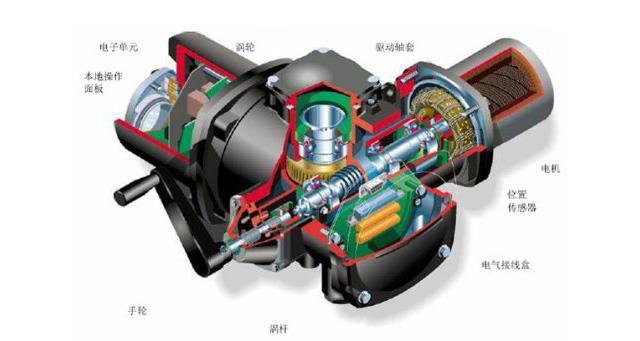

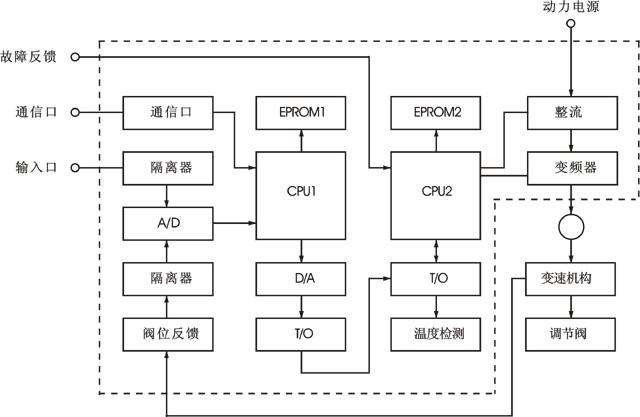

智能變頻電動執行機構的工作原理框圖見圖。從圖中可見其由控制部分和電動機變速器部分組成。輸入信號和位置反饋信號，同時進入智能控制器A/D轉換電路，CPU進行比較運算后，輸出一個和偏差方向一致的開關信號，和與偏差大小成比例的模擬信號去控制變頻器，再通過變頻器去控制電動機運行速度和運行方向，從而達到連續變速控制執行機構的開度，實現自動調節的目的。
智能變頻電動執行機構工作原理框圖
智能變頻電動執行機構主要特點
1、智能變頻電動執行機構內置自適應多功能控制器。可對輸入信號和閥位信號的偏差進行自適應調整，來實現控制過程最優化，可減少電動機啟、停次數，進而減少了調節閥的磨損。
2、內置控制器向變頻器輸入速度控制信號，再通過變頻器控制電動機以不同的速度轉動，這樣閥芯的動作速度是變化的。輸入信號和閥位信號偏差較大時，閥芯動作速度快，可加快調節作用。當輸入信號和閥位信號偏差小時，電動機速度就慢，閥芯的動作速度也就慢。越接近平衡點閥芯速度會越慢。在平衡點附近閥門會一點點打開或關閉，且有極強的微調作用。
3、可改善調節閥的流量特性，使用結構簡單的調節閥，完成復雜的控制。通過參數設定，內置控制器可自動調整閥門全行程的速度，可把全行程運行時間分為若干擋。每一擋都以不同的速度運行。這就是用來改善閥門線性特性的：“行程-速度特性”。
4、通過參數設定還可以實現線性、等百分比、近似快開流量特性之間的轉換，智能變頻電動執行機構也就具備了改善調節閥流量特性的功能。
5、可使用異步電動機及普通減速齒輪。變頻啟動電動機屬于軟啟動，其以大力矩、低速度逐漸調整閥門開度，啟動電流很小。因此對頻繁啟停的流量壓力系統也不會使電動機過熱。在接近設定或極限位置時，變頻器自動降低電動機轉速以最低速度停止，避免慣性使閥門造成過調和沖撞。而電制動功能，使智能變頻執行機構的輸出力矩不會超過設定的關斷力矩。
6、應用軟件性能豐富可靠，且相關功能可現場設定。智能變頻電動執行機構軟件功能有：自診斷；按偏差大小變速調節；閥門流量特性轉換、閥門上、下限保護；多種調節功能；聯鎖、斷線、斷相、過熱、過力矩、看門狗、掉電保護等多重保護。
智能變頻電動執行機構主要用途
1、用在控制質量要求高、靜差小的場合。
很多自動控制系統對控制精度要求非常高，但常規電動調節閥靈敏度低、死區大。很難滿足使用要求。而智能變頻執行機構有低速運轉微調功能，通過微調功能可克服系統靜差，能很好解決控制精度問題。
2、用來解決對象時間常數小、，調節閥振蕩等問題。
壓力、流量、液位被控對象時間常數小，控制過程中調節閥會頻繁動作，使電動機過熱。這時只有加大死區，但控制質量會下降。智能變頻執行機構具有軟啟動功能，使調節閥動作變緩，在電動機啟動電流降低的同時：使調節閥的振蕩大大減少。
3、解決調節閥口徑偏大的問題。
由于選型失誤，調節閥口徑選擇大了：會出現不少問題，嚴重時甚至無法工作。這時采用智能變頻執行機構把調節閥運行速度調低：再設定調節閥上限工作點、流量特性改為等比特性，一般都能較好解決調節閥口徑選大的問題。
4、用于改變調節閥的用途。
智能變頻執行機構具有多種流量特性，通過參數設定，可以方便地改變調節閥的流量特性。通過設定可以改變調節閥的作用方式；通過設定調節閥的上、下限來改變閥的流量大小。
