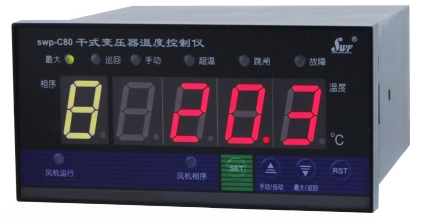

干式變壓器溫度控制器 SWP-C80

2025/8/25 14:13:16 人評論次瀏覽分類：顯示儀表儀表地址：http://m.xzycr.cn/product/1169.html

昌暉SWP-C80-T220-D-1-P、SWP-C80-T220-D-2-P、SWP-C80-T380-D-1-P和SWP-C80-T380-D-2-P干式變壓器溫度控制器是保證監測干式變壓器運行的控制裝置。該裝置采用新式設計，結構緊湊、牢固，顯示醒目、直觀，具有更加完善的系統自檢、系統保護、參數保存與輸出指示等功能。

干式變壓器溫控器功能
、對三相繞組溫度的巡回顯示或最高溫度相繞組的跟蹤顯示(可隨意切換)。
2、實現冷卻風機啟停的自動控制或手動控制(可隨意切換)。
3、輸出功能檢測及整機測量精度檢測。
4、風機啟停信號顯示輸出及遠傳；溫報警信號顯示輸出及遠傳；溫跳閘信號顯示輸出及遠傳；感器開路、風機故障、系統故障自檢信號的顯示、報警與輸出。
5、干式變壓器溫度控制器黑匣子功能可保存停電前的全部監測參數以備查詢。
6、各相繞組獨立的溫度示值零點與比例補償。
7、輸出三路獨立4-20mA模擬電流，分別對應于A、B、C三相繞組溫度(可選功能)。
8、串行通訊功能(RS232或RS485)，并可使用魯班組態軟件組成SWP遠程監控系統。
9、全數字式調校，摒棄了陳舊的電位器調整方式，現場使用極為方便。

干式變壓器溫度控制器技術指標
1、干式變壓器溫控器按JB/T7631-2005《變壓器用電子溫度計》標準設計
2、測量范圍：0.0-200.0℃(傳感器Pt100)
3、測量精度：通用型：0.5級；分辨力：0.1°C
4、使用條件：環境溫度：-20℃～+55℃；對濕度：＜85％；電源電壓：380V(三相) 220V(單相)；電源頻率：50±2Hz
5、抗干擾性能：對共模250V(AC，50Hz)或串模200mV(AC，50Hz)干擾電壓，示值變化小于基本誤差值
6、顯示值補償范圍：0-±19.9°C
7、報警及保護功能：傳感器開路報警；儀表故障自檢報警；輸入超量程自檢報警；機故障報警。
8、風機控制輸出：繼電器觸點輸出(觸點容量7A/250VAC，注：鑲嵌型為15A/250VAC)，三相兩組。
9、超溫報警輸出：繼電器觸點輸出(觸點容量7A/250VAC)
10、跳閘報警輸出：繼電器觸點輸出(觸點容量7A/250VAC)

干式變壓器溫控器外形及面板說明

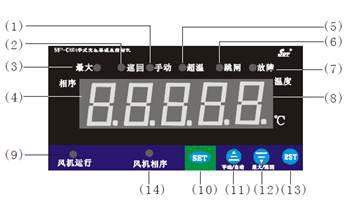

干式變壓器溫度控制器面板

干式變壓器溫度控制器：160×80×165mm(長×高×深);開孔尺寸：152×75±0.7 (mm)

干式變壓器溫度控制器指示燈及按鍵功能說明
①風機手動／自動控制狀態指示燈(綠色)
②巡回顯示狀態指示燈(紅色)
③最大值顯示狀態指示燈(綠色)
④測量相序及提示符顯示器D1(三色)
⑤溫報警指示燈(綠色)
⑥超溫跳閘指示燈(紅色)
⑦障報警指示燈(紅色)
⑧量值及參數顯示器D2(紅色)
⑨風機狀態指示燈(三色)
⑩數設定鍵
?數鍵(風機手動／自動控制狀態切換鍵)
?數鍵(最大值／巡回顯示狀態切換鍵)
?復位鍵
?序指示燈
?動報警指示燈
注：干式變壓器溫度控制器SWP-C80測量相序顯示器以三種顏色表示對應相繞組溫度監測狀態：綠色-正常、黃色-超溫、紅色-超溫跳閘。

干式變壓器溫控器工作原理

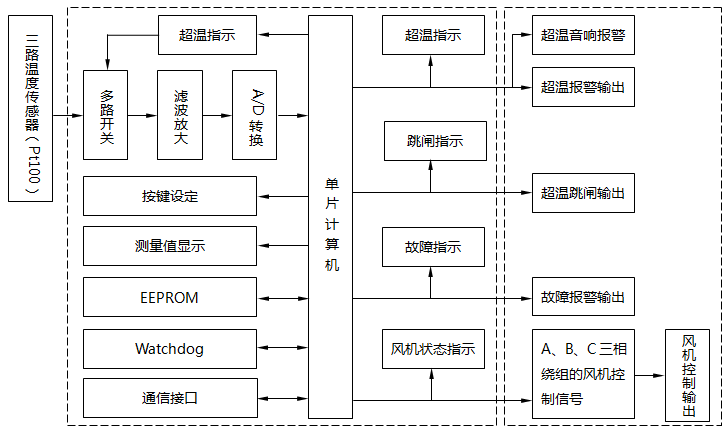

干式變壓器溫度控制器原理

干式變壓器溫度控制器由溫度監測系統和風機測控系統兩部份組成。溫度監測系統以單片機作為中央處理單元，配合其它電路構成溫度監測系統，完成溫度的測量、顯示及相應信號輸出的功能。風機測控系統完成各種狀態報警和冷卻風機的控制輸出。

溫度監測系統中，預埋在干式變壓器三相繞組中三支鉑熱電阻傳感器(Pt100)產生與繞組溫度值相對應的電阻信號，經多路開關、濾波，放大和A/D模數轉換后輸入單片機。干式變壓器溫度控制器的單片機根據輸入的測量數據以及由外部設定(包括廠家與用戶)的各種控制參數，經過計算與處理，顯示被測量繞組的溫度值并輸出相應的控制信號。為提高精度，系統采用了增益量自動校正技術，保證了測量精度達到0.5％以上。

干式變壓器溫度控制器的監測系統中配有大容量EEPROM芯片，可隨時存貯測量數據，能夠?qū)λ械脑O(shè)定參數及測量數據進行掉電保護。為了實現計算機網絡監控，系統采用RS485(RS232)通訊方式將溫度數據與參數傳送到遠方的計算機上，以組成集散控制系統。為方便用戶，干式變壓器溫度控制器并配有適用于DCS或Windows的不同版本的控制軟件。

干式變壓器溫控器SWP-C80系列選型表
1、SWP-C80通用性選型表

SWP-C80-□-□-□-□ 干式變壓器溫控器
代碼	功能	說明

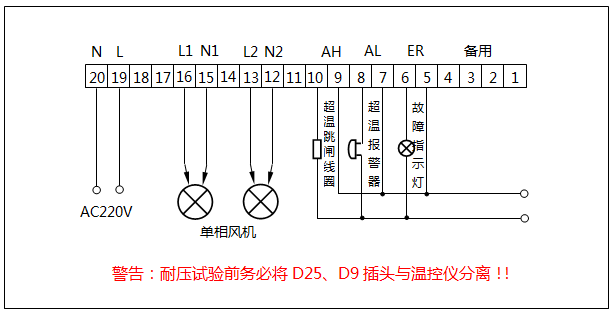

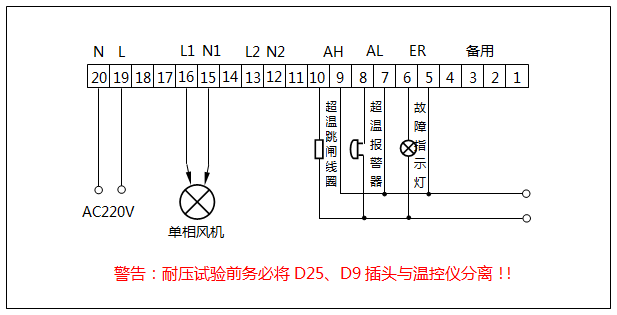

T220	風機供電方式	風機供電電源AC220V

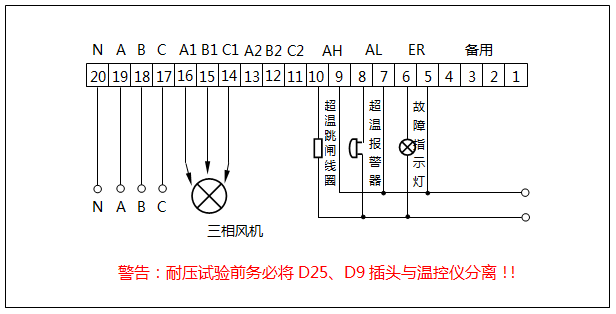

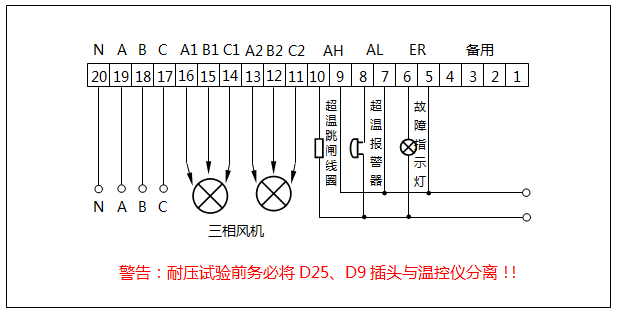

T380	風機供電方式	風機供電電源AC380V
代碼	功能	功能說明
D	附加功能	基本型（見注1）
E		附加三路4-20mA變送輸出
F		附加RS232通訊接口
G		附加RS485通訊接口
H		用戶特殊要求
代碼	功能	功能說明
1	風機控制輸出	風機控制輸出一組
2	風機控制輸出	機控制輸出二組
代碼	功能	功能說明
P	安裝方式	盤式安裝
Z	安裝方式	支架安裝

注1：干式變壓器溫度控制器SWP-C80基本型功能三相巡回測量顯示，輸入開路報警顯示并輸出，故障自檢報警顯示并輸出，超溫跳閘顯示并輸出，三相巡回/最大值顯示兩種檢測狀態及指示，風機啟停自動/手動控制狀態的選擇、指示與輸出，三相溫度顯示值獨立數字補償。

2、 SWP-C80A通用型干式變壓器溫控器選型表

SWP-C80A-□-□-□ 干式變壓器溫控器
代碼	功能	說明
T220	風機供電方式	風機供電電源AC220V
代碼	功能	功能說明
D	附加功能	基本型干式變壓器溫控器(見注1)
E		附加三路4-20mA變送輸出
F		加RS232通訊接口
G		加RS485通訊接口
H		用戶特殊要求
代碼	功能	功能說明
1	風機控制輸出	風機控制輸出一組

3、SWP-B10鑲嵌型與SWP-C260壁掛型選型表

SWP-□□-□-□ 干式變壓器溫控器
代碼	功能	說明
B10	外形特征	鑲嵌型干式變壓器溫控器
C260	外形特征	壁掛型干式變壓器溫控器
代碼	功能	說明
T220	風機供電方式	風機供電電源AC220V
T380	風機供電方式	風機供電電源AC380V
代碼	功能	功能說明
D	附加功能	基本型（見注1）
E		附加三路4-20mA變送輸出
F		加RS232通訊接口
G		加RS485通訊接口
H		用戶特殊要求
代碼	功能	功能說明
1	風機控制輸出	機控制輸出一組
2	風機控制輸出	風機控制輸出二組
