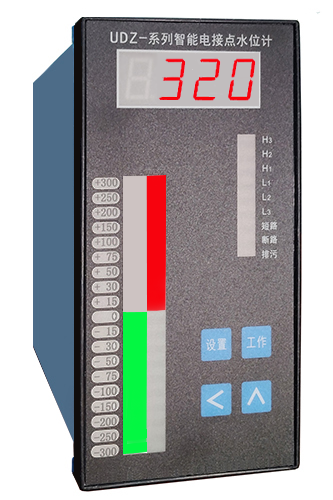

數顯雙色電接點水位計 UDZ-SH

UDZ-SK、UDZ-SH型數顯雙色電接點水位計與裝有電接點的水位測量筒配套使用，主要用于監視鍋爐汽包水位、高壓加熱器、低壓加熱器、除氧器、蒸發器、凝氣器、直流鍋爐啟動分離器和雙水內冷發電機水箱等水位測量和其他導電液體的液位測量，但不適用易燃易爆介質。

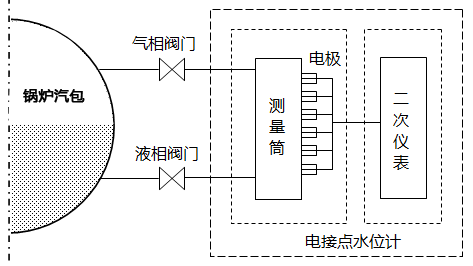

數顯雙色電接點水位計原理

由于水和汽的導電性能差異極大。如發電廠鍋爐汽包，在溫度＜350℃時，純水的電阻率＜106Ω/cm，而蒸汽的電阻率＞108Ω/cm。電接點水位計測量筒的作用就是將水位的變化通過接點電阻的變化取得信號，依照“數”的關系饋送至數顯雙色電接點水位計。

電接點的絕緣子使電接點與水位測量筒外殼絕緣。當水位浸沒電接點時，由于水的電阻較低，使電接點與容器外殼接通，水位顯示部分點燃綠色顯示燈。處于汽中的電接點，由于汽的電阻較大(相對來看視為開路)，此時水位顯示部分，綠色顯示燈熄滅，而同時又點燃紅色顯示燈。因此，水位的高低就決定了水位測量筒內浸入電接點的數目，也就決定綠色顯示燈點燃的位置，從而就能從數顯電接點水位計上紅綠燈顯示的情況反映出水位的高低。



昌暉數顯雙色電接點水位計特點
1、數顯電接點水位計顯示用平面型發光二極管+LED，壽命長、功耗小、光通量大，顯示明亮
2、電接點水位計顯示方式采用“水綠汽紅”，顯示直觀
3、能適應鍋爐變參數運行

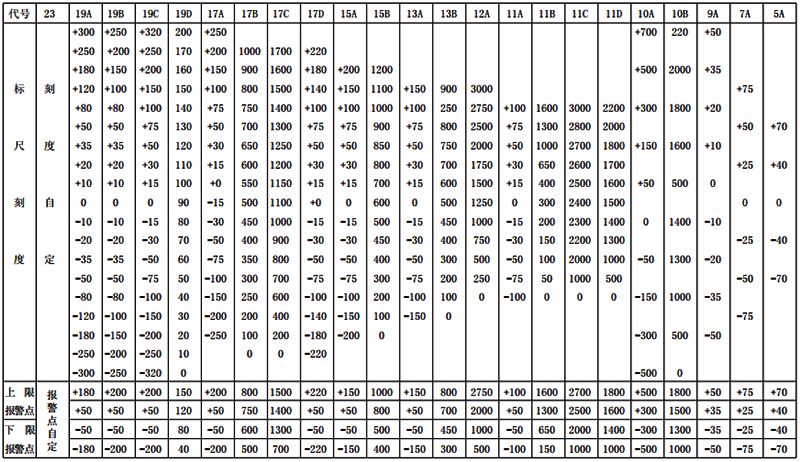

4、電接點采用超純氧化鋁管作絕緣體，通常電極點數有5點、7點、9點、10點、11點、12點、13點、15點、17點和19點幾種。不同的測量點數電接點水位計對應的標尺刻度和報警值如下：



5、儀表具有越限報警、滿水、缺水保護等性能，繼電器報警輸出。儀表有上報警兩組和下報警兩組組(報警位置可由用戶任意選定、任意調整)
6、智能電接點水位計具有抗強干擾設計。隨著變頻器在鍋爐自控中的普及使用，儀表信號干擾問題相伴而生，本雙色電接點水位計抗干擾設計使能儀表能正常、穩定工作于有強干擾的工況
7、數顯電接點水位計為了適應水處理后水阻的變化，儀表設計了水阻調節功能(可調范圍：0-500kΩ)
8、UDZ-SH數顯電接點水位計具有4-20mA輸出
9、UDZ-SH數顯電接點水位計內部可自備電源，當外電源失電，自供電源可用3小時(自供電時無報警保護輸出及4-20mA輸出)

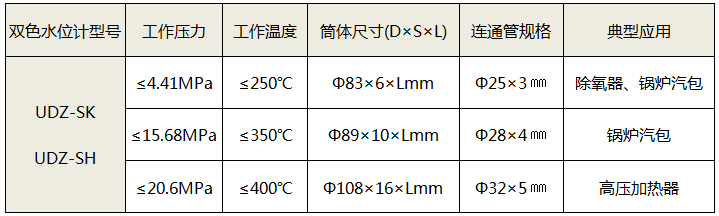

數顯雙色電接點水位計技術參數
1、儀表和測量筒

特別說明
如果您用昌暉數顯雙色電接點水位計替代其他廠家生產的產品，請?zhí)峁┰a(chǎn)品的面板標尺照片或示意圖

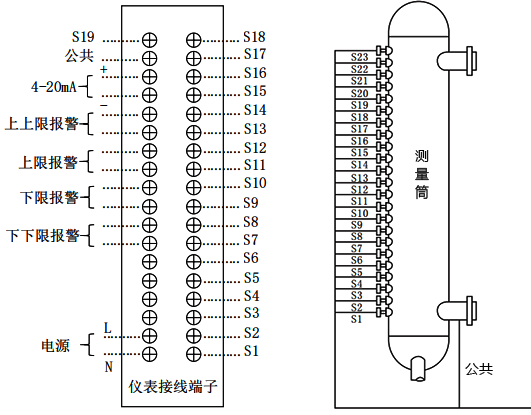

智能電接點水位計接線圖
昌暉生產的智能電接點水位計接線沒有采用部分廠家電接點水位計以插頭接線的方式，不需要對導線進行焊接，方便大家接線。



說明：S1為電接點水位計測量筒最低點的電極，電極在測量筒上的位置按照從低到高依次分布
