昌暉儀表在本文分享電氣正轉控制、正反轉控制、定時控制、多地控制、定時器與計數器組合延長定時控制、多重輸出控制和載報警控制通過PLC實現時的PLC線路和梯形圖，這是PLC初學者入門實戰的需要掌握的最基本知識。
1、起動、自鎖和停止控制的PLC梯形圖與線路
起動、自鎖和停止控制是PLC最基本的控制功能。起動、自鎖和停止控制可采用驅動指令(OUT)，也可以采用置位指令(SET、RST)來實現。
◆ 采用線圈驅動指令實現起動、自鎖和停止控制的PLC線路與梯形圖

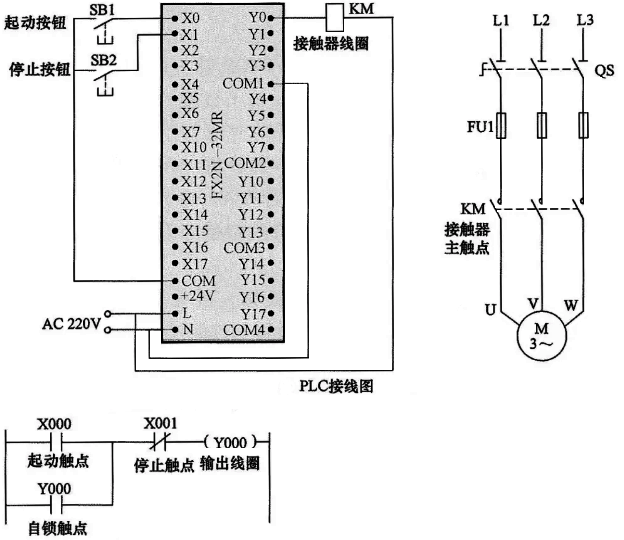

圖1 采用線圈驅動指令實現起動、自鎖和停止控制的PLC線路與梯形圖

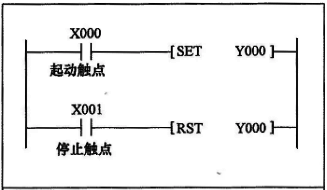

◆ 采用置位復位指令實現起動、自鎖和停止控制的梯形圖
圖2 采用位置復位指令實現起動、自鎖和停止控制的PLC線路與梯形圖
其PLC接線圖與上圖所示線路是一樣的。
2、正、反轉聯鎖控制的PLC線路與梯形圖

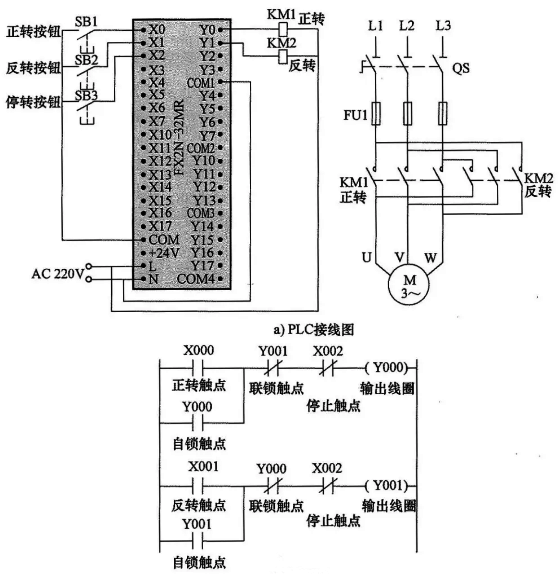

圖3 正、反轉聯鎖控制的PLC線路與梯形圖
3、多地控制的PLC線路與梯形圖

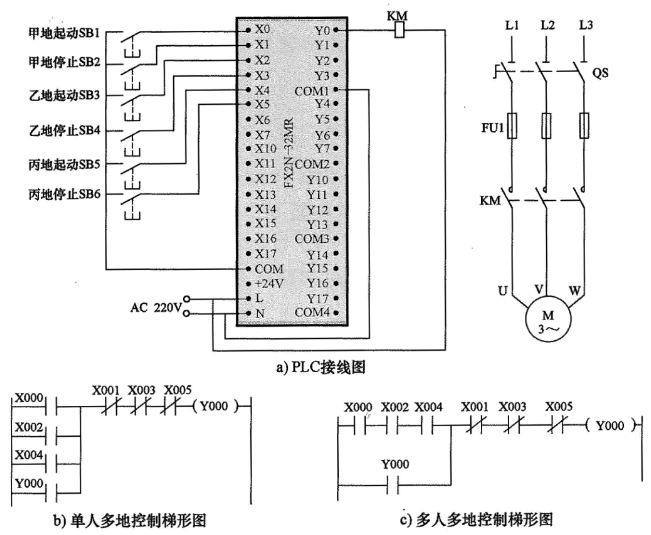

圖4 多地控制的PLC線路與梯形圖
單人多地控制如圖a、b所示，多人多地控制如圖a、c所示。
4、定時控制的PLC線路與梯形圖
延時起動定時運行控制的PLC線路與梯形圖

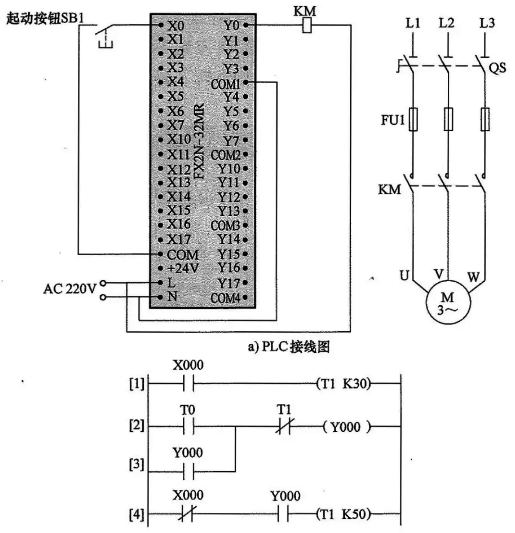

圖5 延時起動定時運行控制的PLC線路與梯形圖
◆ 多定時器組合控制的PLC線路與梯形圖

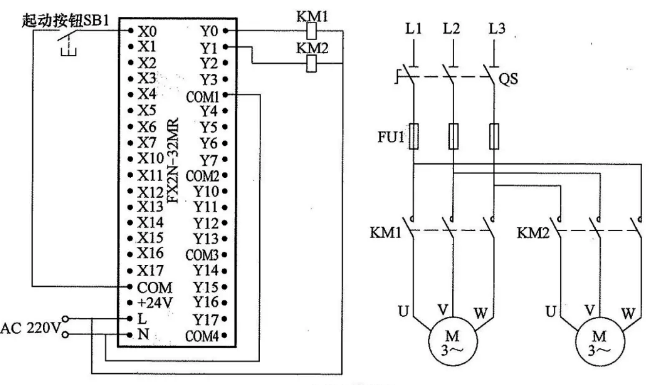

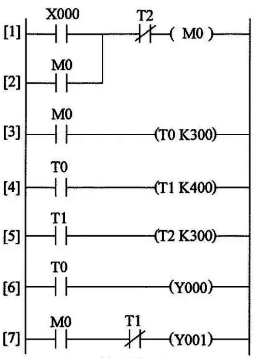

圖6 一種典型的多定時器組合控制的PLC線路與梯形圖
5、定時器與計數器組合延長定時控制的PLC線路與梯形圖
三菱FX系列PLC的最大定時時間為3276.7s（約54min），采用定時器和計數器可以延長定時時間。

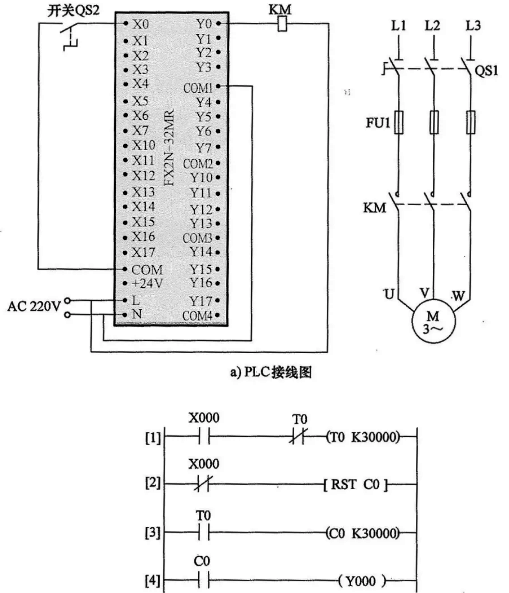

圖7 定時器與計時器組合延長定時控制的PLC線路與梯形圖
6、多重輸出控制的PLC線路與梯形圖

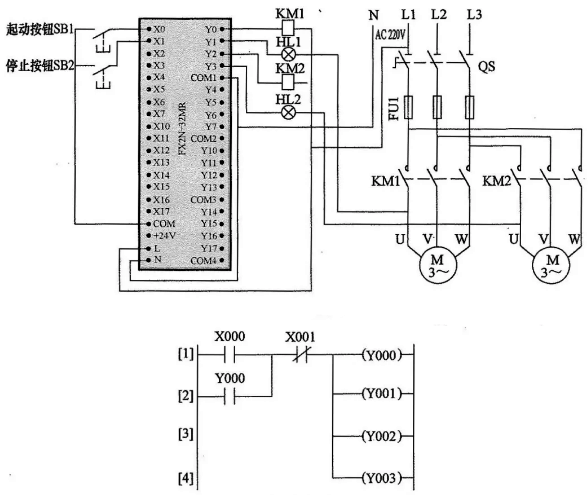

圖8 多重輸出控制的PLC線路與梯形圖
7、過載報警控制的PLC線路與梯形圖

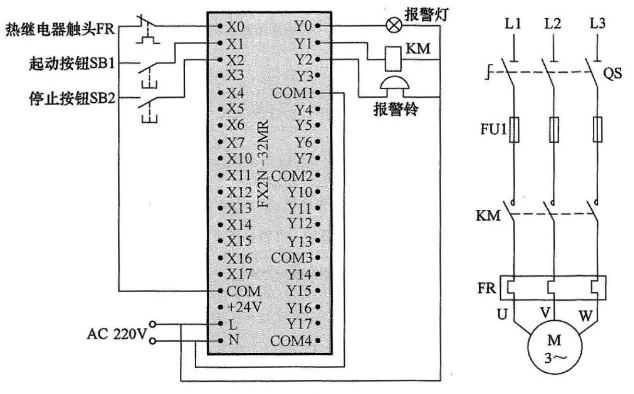

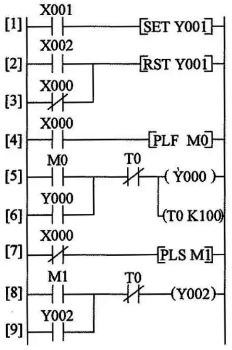

圖9 過載報警控制的PLC線路與梯形圖
作者：蔡杏山，筆者編著有《現代電工技能實戰自學手冊》一書
