STEP7是用于對西門子PLC進行組態和編程的專用集成軟件包，用于西門子S7-300/400 PLC編程，目前最常用的軟件版本為STEP7 Professional Edition。 昌暉儀表制造有限公司在本文介紹西門子STEP7編程軟件安裝及常見問題處理應用教程。
1、安裝西門子STEP7編程軟件對系統要求
STEP7 Professional Edition要求操作系統必須是Windows 2000(至少為SP3)或Windows XP專業版(至少為SP1)，且必須安裝Internet Explorer6.0以上的瀏覽器。
2、電腦硬件需求
①能運行Windows 2000或Windows XP的PG或PC；
②CPU主頻至少為600MHz；
③內存至少為256MB；
④硬盤剩余空間在600MB以上；
⑤具備CD-ROM驅動器和軟盤驅動器；
⑦顯示器支持32位、1024×768分辨率。
3、西門子STEP7軟件包的安裝
①安裝過程
將西門子STEP7安裝光盤插入光驅，操作系統會自動啟動安裝向?qū)В?/span>也可以執行安裝光盤的Step.exe安裝向?qū)А螕簟癗ext”按鈕，向?qū)崾居脩暨x擇需要安裝的程序。
在安裝過程中，安裝程序?qū)z查硬盤上是否有授予權(License Key)。如果沒有發現授權，會提示用戶安裝授權。可以選擇在安裝程序結束后再執行授權程序。
在安裝結束后，會出現一個對話框，提示用戶為存儲卡配置參數。具體各項含義如下：
a、如果用戶沒有存儲卡讀卡器，則選擇“None”，一般選擇該選項。
b、如果使用內置讀卡器，請選擇“Internal programming device interface”。該選項僅對西門子PLC專用編程器PG有效，對于PC來說是不可選的。
c、如果用戶使用的是PC,則可選擇用外部讀卡器External prommer。這里，用戶必須定義哪個接口用于連接讀卡器。
d、在安裝完成后，用戶還可以通過STEP7程序組或控制面板中的“”Memory Card Parameter Assignment(存儲卡參數賦值)修改這些設置參數。
在安裝過程中，還會提示用戶設置PG/PC接口(PG/PC Interface)。
PG/PC接口是PG/PC和西門子PLC之間進行通信連接的接口。安裝完成后，用戶還可通過軟件或控制面板中的“Set PG/PC Interface”隨時更改接口的設置。
②西門子STEP7的授權管理
授權是使用STEP7軟件的“鑰匙”，只有在硬盤上找到相應的授權，STEP7才可正常使用。STEP7安裝光盤上附帶的授權管理器(Automation License Manager)是西門子自動化軟件產品授權管理工具。
安裝完成后，在Windows的“開始”菜單中找到SIMATIC一License Management-Automation License Manager，啟動Automation License Manager。
授權管理器的操作很簡便，選中左側窗口中的盤符，在右側窗口中就可看到該磁盤上已經安裝的授權信息。如果沒有安裝正式授權，則在第一次使用STEP軟件時會提示用戶使用一個14天的試用授權。
單擊工具欄中部的視窗選擇下接按鈕，則顯示下拉菜單。選擇“Installed software”選項，可以查看已經安裝的軟件信息。若選擇“Licensed software”，可以查看已經得到授權的軟件信息。選擇“Missing license key”選項，可以查看缺少的授權。
③西門子STEP7軟件的硬件更新
自動控制系統的硬件總是在不斷發展，每一個STEP7新版本都會支持更多、更新的硬件，但是用戶安裝的軟件往往不能隨時更新為最新版，因此，STEP7提供了在線硬件更新功能。可以通過以下方法更新STEP7硬件目錄中的模塊信息。
a、打開STEP7的硬件組態窗口。在Options菜單中選擇“Install HW Updates”命令開始硬件更新。第一次使用時會提示用戶設置Internet下載網址和更新文件保存目錄。
b、設置完畢后，彈出硬件更新窗口，選擇“Download from Internet”如果PC已經連接到了Internet上，單擊Execute就可以從網上下載最新的硬件列表。在彈出的更新列表中選擇需要的硬件，單擊Download進行下載更新。下載完畢后會繼續提示用戶安裝下載的硬件信息。
④STEP7軟件安裝的常見問題與處理辦法
a、“ssf文件錯誤”信息的處理。安裝STEP7和PLCSIM時，有時會出現“ssf文件錯誤”信息。
原因：安裝文件所在的文件夾路徑中不能有中文字符。必須修改路徑或文件夾的名。
b、安裝時提示重啟的處理。STEP7安裝時出現“Please restart Windows before installing new program”(安裝新程序之前，請重新啟動Windows)。即使重啟PC后再安裝軟件，還是出現以上信息。
處理方法：修改注冊表。方法如下：開始一運行一輸出regedit在注冊表內“HKEY-LOCAL-MACHINE\SYSTEM\Current Control Set\Control\Session Manager \”中刪除注冊表值“Pending File Rename Operations”不要重新啟動，繼續安裝，現在可以安裝程序而無需重啟計算機了。
c、西門子軟件的安裝順序。先裝STEP7，再裝WinCC和WinCC flexible。

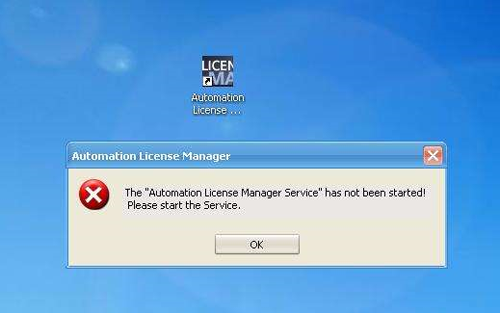

d、授權軟件的安裝。如果打開STEP7軟件出現以下界面，是因為軟件沒有安裝授權或授權文件丟失，需安裝授權。
安裝方法是打開授權文件，會出現操作界面。并按如下操作即可安裝授權： 第1步：選擇All Keys；第2步：選中Select框；第3步：單擊Install Short按鈕。
