無功補償控制器的投切順序怎么設置？文章結合實例分享無功補償控制器在不同工況下正確的投切順序：普通等容電容柜選循環投切，無源濾波器必須按“先低后高”順序投切。
1、什么叫順序投切？
順序投切本質上就是先進后出，看似簡單，實則在損壞設備。順序投切原理：預先給電容組排好順序，比如1組、2組、3組、4組電容。無功補償控制器按照這個固定順序投切：缺無功了，先投1組，再投2組，以此類推；需要切了，先切最后投的那一組(先進后出，后進先出)。
聽起來很合理，后投的先切，這不是公平嗎？問題出在：先投的那組，永遠在干活；后投的那組，永遠在替補。
舉個例子：你車間負載從100kvar漲到400kvar，無功補償控制器按順序1組、2組、3組、4組投上去。負載降到200kvar，控制器切掉4組、3組，1組和2組還在運行。一天下來，1組和2組連續運行十幾個小時，3組和4組偶爾投一下。時間一長，1組、2組接觸器觸點磨損嚴重，電容器長期工作、熱量積累、壽命縮短；3組、4組投切開關頻繁動作，同樣容易壞。

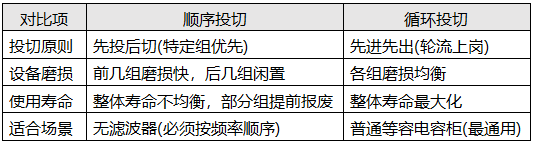

順序投切的幾種常見模式及其弊端：
先進后出(按編號順序)：排序在前(如1組)的電容器組，永遠先投、永遠后切；排序在后的(如4組)永遠是后投、先切。
順序投切(線性)模式下，排序在前的電容組經常處于運行狀態，積累熱量不易散散，影響使用壽命；后面的投切開關卻經常動作，同樣減少壽命。最終結果是設備前面幾組累死，后面幾組閑死。
2、什么叫循環投切？
循環投切(先進先出)就是讓所有接觸器和電容輪流干活。循環投切原理是先進先出：第1組先投，輪到切的時候，第1組先切；第2組再投，輪到切的時候，第2組先切。以此類推。這樣，每組電容投入和切除的機會均等。
變頻器、電機、普通照明這些非線性負載，負荷變化頻繁、日累計波動高達數百次，投切次數非常可觀。循環投切能把每次投切的機會均攤，各組接觸器動作次數基本相等。循環投切可平衡所有各段電容之間的帶載時間，從而延長電容器和接觸器的使用壽命-。
3、為什么無源濾波器必須用順序投切？
上面講普通等容電容柜推薦循環投切，但有一種設備-無源濾波器(單調諧)，絕對不能循環投切，必須順序投切，而且投切順序有嚴格講究。
無源濾波器有多條支路，比如3次濾波、5次濾波、7次濾波，每個支路的調諧頻率不同。如果你先投入7次濾波支路，它對5次諧波的阻抗很小，會把5次諧波“吸引”過來。這時你再投入5次支路，兩支路之間會引發新的諧振，5次諧波被放大幾倍甚至幾十倍，電容柜“吱吱”響，嚴重時直接跳閘。
無源濾波器正確的投切原則：
①投入順序：先低次(諧波頻率低)，后高次。即先投5次，再投7次，最后投11次。因為先投低次濾波支路能夠建立穩定的基波補償環境，高次諧波放大風險最小。
②切除順序：先高次(諧波頻率高)，后低次。即先切11次，再切7次，最后切5次。道理相同，先把高次諧波的“寄生通道”切斷，避免在切除低次支路時高次諧波突然放大。
為什么必須固定順序？ 因為無源濾波器各支路的調諧頻率固定，改變投入順序會改變系統等效阻抗，可能在特定諧波頻率上發生并聯諧振，引起嚴重的過電流事故。因此無源濾波器只能用順序投切，而且是“先低后高、先高后低”的特定順序，嚴禁循環投切。
4、一個真實案例：改個參數，一年省了兩萬塊維修費
某廠電容柜8組等容電容，無功補償控制器一直用出廠默認的順序投切。運行不到一年，第1、2組接觸器觸點嚴重?zé)g，換了三回。電容器第1組、2組外殼溫度比其他組高15℃。
昌暉儀表工程師在現場讓電工說把投切模式改成循環投切，進修改無功補償控制器幾個參數，別的啥也沒換。
半年后回訪，第1組接觸器沒再壞過，電容器溫度基本均衡，電容柜維修費一年省下兩萬。
5、手把手教你無功補償控制器投切順序設置
進入無功補償控制器的參數設置菜單，找到“投切模式”或“控制策略”選項：
第一步：查看你的電容柜是哪種類型？
①普通等容電容柜(電容器容量相同，串6%或7%電抗)→選擇“循環投切”。這是絕大多數工廠電容柜的正確設置。
②無源濾波器柜(多條不同調諧頻率的濾波支路)→選擇“順序投切”，并按“先低次(5次)→后高次(7次、11次)”的固定順序投切。
第二步(等容電容柜)：
①默認可能是順序投切，改成循環投切(輪換投切/Rotation/FIFO先進先出)。有的控制器叫“先進先出”或“循環模式”-。
②同時確認“投切延時”設30-60秒，防止頻繁動作。
第三步(無源濾波器柜)：
①保持順序投切模式。
②投入順序：先投諧波次數最低的支路(如5次濾波)，再逐步投入高次支路(7次、11次)。
③切除順序：先切除諧波次數最高的支路，最后切除最低次支路。
總結
正確的電容柜投切順序是這樣的：普通等容電容柜選循環投切，讓各組輪流干活，皆大歡喜；無源濾波器必須按“先低后高”順序投切，亂序不僅影響濾波效果，還可能引發諧振燒設備。
