電能質量分析儀

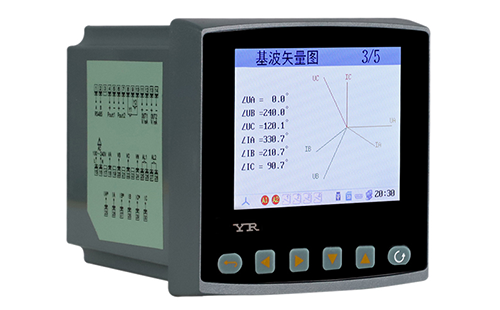

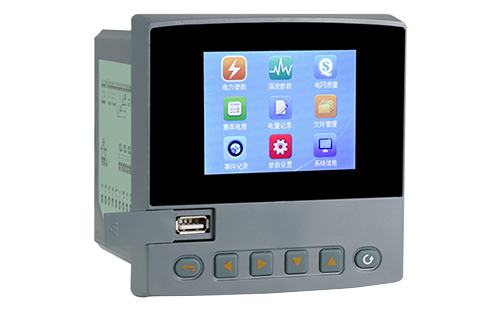

昌暉YR-GFER系列電能質量分析儀采用新進的集成電路及數字采樣技術，對三相電氣線路中的交流電流/電壓、有功功率、無功功率、視在功率、功率因數、工頻周波、諧波、有功電能、無功電能、四象限電能、波峰系數及不平衡度等進行實時測量顯示與在線分析。分析儀采用3.5英寸320×240點陣TFT高亮度彩色圖形液晶顯示，LED背光，畫面清晰、視角寬。本機具有模擬量輸出、通訊輸出及累積脈沖輸出功能，支持RS232/485通訊接口，以太網接口，微型打印機接口和USB接口，Micro SD卡，支持干接點數字信號輸入，功能強大，性價比高。產品廣泛應用于分布式電力監控系統、變電站綜合自動化系統、無人值守變電站、低壓智能配電系統、智能型開關柜/配電盤、智能型箱變及樓宇自動化系統的數據采集。



電能質量分析儀技術參數
1、電能質量分析儀測量參數
◆電壓：測量范圍為0.0-500.0V/AC；測量誤差為±0.2%F.S；分辨力為0.1V
◆電流：測量范圍為0.01-5A/AC；測量誤差為±0.2%F.S；分辨力為0.001A
◆有功功率：測量范圍為U×I×COSΦ；PF=1.0時測量誤差為±0.5%F.S；分辨力為0.1W
◆有功電能：測量范圍為99999.99MWh；PF=1.0時測量誤差為±0.5%F.S；分辨力為0.01kWh
◆無功功率：測量范圍為U×I×SINΦ；PF=0.0時測量誤差為±0.5%F.S；分辨力為0.1W
◆無功電能：測量范圍為99999.99MVarh；PF=0.0時測量誤差為±0.5%F.S；分辨力為0.01KVarh
◆視在功率：測量范圍為U×I；測量誤差為±0.5%F.S；分辨力為0.1VA
◆功率因數：測量范圍為-1.000~1.000；測量誤差為±0.05%F.S；分辨力為0.001
◆工頻周波：測量范圍為45-65Hz(50-500V)；測量誤差為±0.05Hz；分辨力為0.01Hz
◆諧波：2-31次



2、電壓輸入：輸入范圍為0.0-500.0VAC，輸入阻抗500KΩ
3、電流輸入：輸入范圍為0.01-5AAC，輸入阻抗＜0.1Ω
4、模擬量輸出：4-20mA、0-20mA、0-10mA、1-5V、0-5V
5、報警輸出：繼電器控制輸出-AC220V/2A、DC24V/2A(阻性負載)
6、通訊輸出：RS485/RS232通訊接口，波特率4800-38400bps可設置，采用標準MODBUS RTU通訊協議，RS485通訊距離可達1公里；RS232通訊距離可達：15米；EtherNet通訊接口，通訊速率10M/100M自適應。
7、累積脈沖輸出：可選擇總有功電能、總無功電能、總視在電能的累積脈沖輸出，輸出為OC門
8、數據備份：支持U盤和SD卡進行數據備份與轉存，容量為4~32GB
9、接線端子：額定電流為5A，額定電壓為500V
10、使用環境：環境溫度-10～60℃；相對濕度≤85%RH；避免強腐蝕氣體
11、工作電源：AC100-240V(開關電源)，50/60Hz；DC20-29V(開關電源)
12、功耗：≤8W

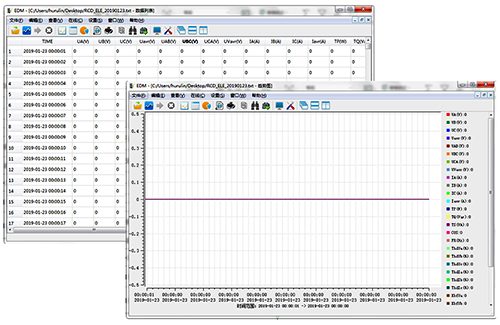

13、電能質量分析記錄儀帶有USB和SD卡接口，可用U盤和SD卡轉存數據；使用昌暉儀表提供的電能質量分析儀YR-EDM數據分析軟件可實現以下功能：



①歷史曲線瀏覽、打印功能；
②歷史數據瀏覽、打印功能；
③歷史數據的Excel輸出功能；
④數據統計功能；
⑤歷史曲線的縮放、復制功能(可粘貼于圖形編輯程序)；
⑥數據列表的篩選、復制功能(可粘貼于Excel或任意文本編輯器)；
⑦累積報表瀏覽、復制功能；
14、外形尺寸：電能質量分析儀有96×96mm和120×120mm兩種外形尺寸

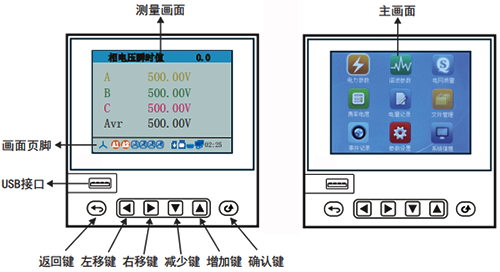

電能質量分析儀液晶顯示畫面



◆電力參數畫面



①可切換顯示
相電壓、線電壓、電流、有功功率、無功功率、視在功率、功率因素頻率；
瞬時值、最大值、最小值、需量、最大需量、最小需量；
②符號名稱A相、B相、C相、AB相、BC相、CA相、Avr平均量、∑總量、F頻率
單位：V(伏)、A(安)、W(瓦)、Var(乏)、Hz(赫茲)；
時間戳：記錄最大值、最小值的時間，顯示：年-月-日、時：分：秒；
③通過按鍵可清除最大值。
◆諧波參數畫面



①顯示電壓、電流的諧波含有率并以柱形圖顯示，還可以顯示諧波瞬時值、最大值及最大值時間；
②基波矢量圖直觀的表現基波的不平衡度；
③顯示諧波波形運行狀態：運行(RUN)、停止(STOP)。

◆電網質量畫面



①可切換顯示：
電壓THD(電壓總諧波失真)、電流THD(電流總諧波失真)、電壓波峰系數、電流波峰系數、不平衡度
最大值、瞬時值
②符號名稱：A相、B相、C相、電壓(U)不平衡度、電流(I)不平衡度；
時間戳：記錄最大值的時間，顯示：年-月-日、時：分：秒；

◆費率電度畫面



①可切換顯示總有功電能、總無功電能、總視在電能，四象電能，本月電能、上月電能、上上月電能、歷史電能；
②可查看總費率、尖費率、峰費率、平費率、谷費率的電費和總電費；
③可查詢?nèi)我鈺r(shí)間段的總歷史電能。

◆電量記錄畫面



①可切換顯示實時曲線、歷史曲線；
曲線內容可選：UA/UB/UC、Uavr、UAB/UBC/UCA、UVavr、IA/IB/IC、Iavr、TP、TQ、TS、COS、FR、ThdUa、ThdUb、ThdUc、ThdIa、ThdIb、ThdIc、KbfUa、KbfUb、KbfUc、KbfIa、KbfIb、KbfIc、UnbU、UnbI；
②可手動設置時間選擇曲線打印。

◆文件管理畫面



①電能質量分析記錄儀會自動將記錄的所有數據備份到本地文件中，也可以使用U盤或SD卡對內部的記錄數據進行備份和轉存；
②數據分析軟件YR-EDM可以對U盤/SD卡備份的數據進行采集轉存、分析與打印。

電能質量分析儀接線圖

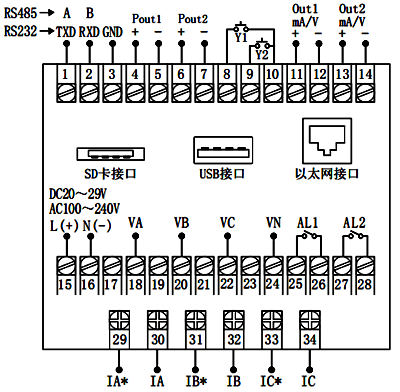

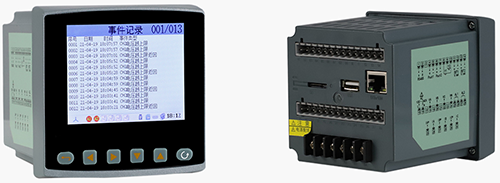

◆96×96mm外形尺寸電能質量分析儀接線圖

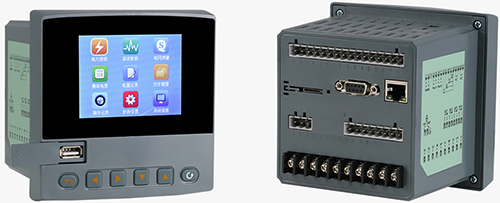

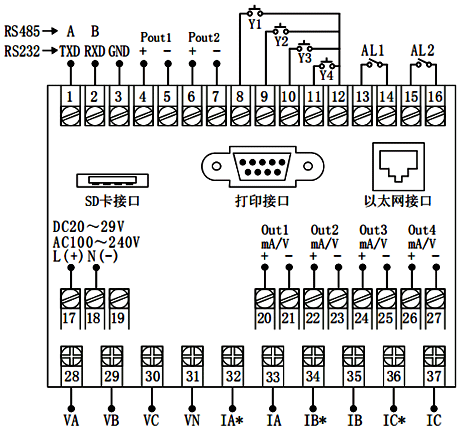

◆120×120mm外形尺寸電能質量分析儀接線圖

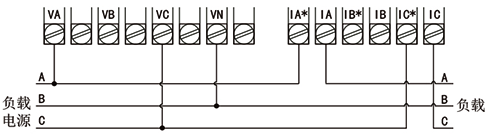

1、三相三線系統，采用無PT，無CT方式的電能質量分析儀接線圖(適用于3P3L)

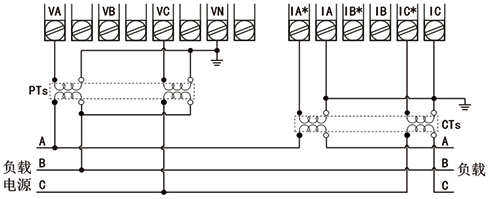

2、三相三線系統，采用2PT，2CT方式的電能質量分析儀接線圖(適用于3P3L)

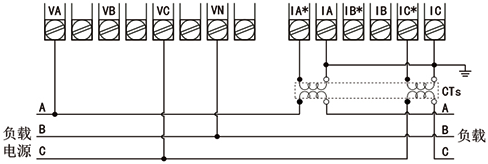

3、三相三線系統，采用無PT，2CT方式的電能質量分析儀接線圖(適用于3P3L)

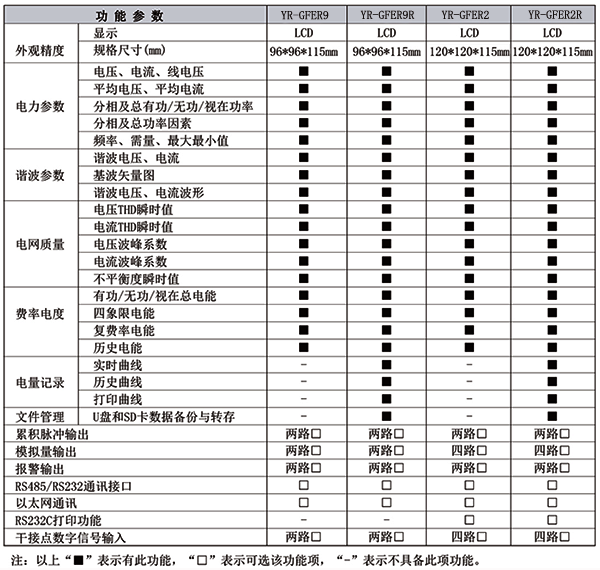

電能質量分析儀/電能質量分析記錄儀選型表
