多功能電力儀表技術參數
多功能電力儀表標準配置時基本功能為綜合電量顯示。

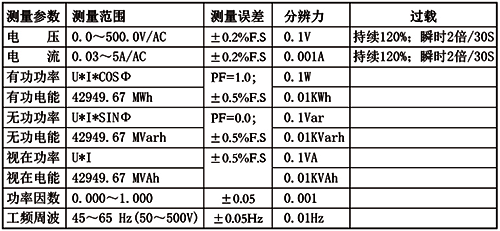

1、精度和分辨力
2、多功能電力儀表輸入
①測量三相四線制低壓電氣系統參數：電壓(Ua、Ub、Uc、N)直接接入儀表；電流(Ia、Ib、Ic)經3個CT接入多功能電力儀表
②測量三相四線制高壓電氣系統參數：電壓(Ua、Ub、Uc、N)經3個PT后接入儀表；電流(Ia、Ib、Ic)經3個CT接入儀表
③測量三相三線制低壓電氣系統參數：電壓(Ua、Ub、Uc)直接接入儀表；電流(Ia、Ic)經過2個CT接入多功能電力儀表
④測量三相三線制高壓電氣系統參數：電壓(Ua、Uc)經2個PT后接入儀表；電流(Ia、Ic)經過2個CT接入多功能電力儀表
3、多功能電力儀表輸出
①通訊接口：RS485，Modbus-RTU協議
②脈沖輸出：有功脈沖輸出1路和無功脈沖輸出1路，光耦隔離
4、多功能電力儀表電源：DC/AC100-240V或DC20-29V
5、功耗：≤5W
6、多功能電力儀表耐壓：輸入和電源＞1.5kV；輸入和輸出＞1.5kV；電源和輸出＞1.5kV
7、絕緣：輸入、輸出、電源對機殼＞100MΩ
8、儀表結構：儀表外殼為ABS工程塑料；亞克力有機玻璃面板；按鍵數量4個，硅膠按鍵

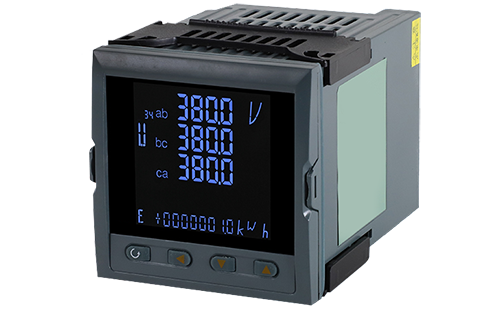

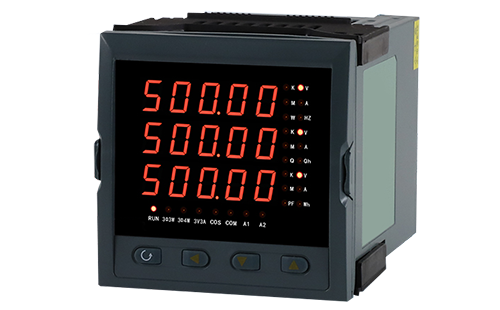

9、顯示方式：3排4位數碼管顯示或LCD液晶顯示

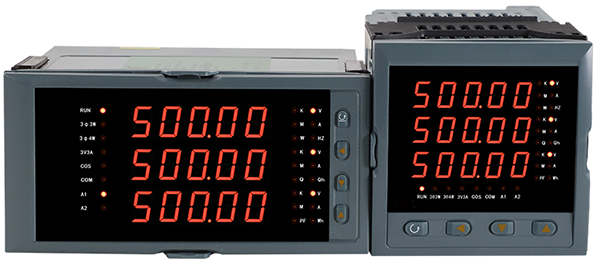

10、多功能電力儀表有4種外形
①外形尺寸：120×120×115mm(高×寬×深)；開孔尺寸：105×105mm(高×寬)
②外形尺寸：96×96×97mm(高×寬×深)；開孔尺寸：92×92mm(高×寬)
③外形尺寸：80×80×115mm(高×寬×深)；開孔尺寸：76×76mm(高×寬)
④外形尺寸：1600×80×142mm(高×寬×深)；開孔尺寸：152×76mm(高×寬)
多功能電力儀表選型
YR-GF①-②③④⑤⑥⑦⑧-⑨⑩-?-?-?
①功能[注1]
[E]：綜合電量(電壓、電流、有功功率、無功功率、視在功率、有功電能、無功電能、視在電能、功率因素、工頻周波、諧波)測量
②多功能電力儀表外形
[2]：外形尺寸：120×120×115mm；開孔尺寸：105×105mm
[3]：外形尺寸：80×80×115mm；開孔尺寸：76×76mm
[9]：外形尺寸：96×96×97mm；開孔尺寸：92×92mm
[B]：外形尺寸：160×80×142mm；開孔尺寸：152×76mm
③功能說明
[S]：多功能儀表設計序號
④參數輸入個數
[4]：3排數碼顯示/標準出廠配置
[Y]：LCD液晶顯示(儀表外形為96×96×130mm)
⑤電網類型
[3]：三相三線制
[4]：三相四線制
⑥通訊接口
[N]：無通訊
[C]：RS485通訊
⑦變送輸出[注2]
------所有外形儀表均可選以下選項
[N]：無變送輸出
[11M]：1路4-20mA變送輸出(RL≤500Ω)
[21M]：1路0-10mA變送輸出(RL≤1000Ω)
[31M]：1路0-20mA變送輸出(RL≤500Ω)
[11V]：1路1-5V變送輸出(RL≥250kΩ)
[21V]：1路0-5V變送輸出(RL≥250kΩ)
[11X]：1路其他(用戶指定輸出)
-----僅外形尺寸120×120mm儀表可選以下選項
[12M]：2路4-20mA變送輸出(RL≤500Ω)
[22M]：2路0-10mA變送輸出(RL≤1000Ω)
[32M]：2路0-20mA變送輸出(RL≤500Ω)
[12V]：2路1-5V變送輸出(RL≥250kΩ)
[22V]：2路0-5V變送輸出(RL≥250kΩ)
[12X]：2路其他(用戶指定輸出)
[13M]：3路4-20mA變送輸出(RL≤500Ω)
[23M]：3路0-10mA變送輸出(RL≤1000Ω)
[33M]：3路0-20mA變送輸出(RL≤500Ω)
[13V]：3路1-5V變送輸出(RL≥250kΩ)
[23V]：3路0-5V變送輸出(RL≥250kΩ)
[13X]：3路其他(用戶指定輸出)
[14M]：4路4-20mA變送輸出(RL≤500Ω)
[24M]：4路0-10mA變送輸出(RL≤1000Ω)
[34M]：4路0-20mA變送輸出(RL≤500Ω)
[14V]：4路1-5V變送輸出(RL≥250kΩ)
[24V]：4路0-5V變送輸出(RL≥250kΩ)
[14X]：4路其他(用戶指定輸出)
⑧累積脈沖輸出[注3]
[N]：無累積脈沖輸出
[P1]：1路有功電能累積脈沖輸出
[P2]：1路有功電能、2路無功電能累積脈沖輸出
⑨電壓輸入信號類型
[1]：0-100VAC
[2]：0-500VAC
⑩電流輸入信號類型
[1]：AC0-1A
[2]：AC0-5A
?外部事件輸入
[N]：無外部事件輸入[注4]
[Y2]：2路外部事件輸入(僅外形80×80mm儀表可選)
[Y4]：4路外部事件輸入(僅外形120×120mm儀表可選)
?報警
[N]：無報警
[2]：2限報警
?儀表供電電源
[W]：DC20-29V
[T]：DC/AC100-240V
1、YR-GFE系列多功能電力儀表可顯示交流電壓、交流電流、有功功率、無功功率、視在功率、有功電能、無功電能、視在電能、功率因素、工頻周波、諧波(其中諧波顯示只針對120×120mm外形儀表)。
2、規格尺寸為160×80mm、96×96mm和80×80mm外形儀表，模擬量輸出只能選擇一路；120×120mm外形儀表，模擬量輸出最多可選擇四路；電流輸出與電壓輸出之間是不可切換的，需通過更改硬件完成，訂貨時請注明清楚。
3、規格尺寸為160×80mm、96×96mm和80×80mm儀表，累積脈沖輸出只能選擇一路；120×120mm外形儀表，累積脈沖輸出可選擇兩路；累積脈沖輸出(按電壓、電流倍率的1倍計算)時，請在訂貨時注明清楚測量類型和脈沖常數；
4、160×80mm、96×96mm外形儀表，無外部事件輸入功能；80×80mm外形儀表，外部事件輸入可選擇兩路；120×120mm外形儀表，外部事件輸入可選擇四路。
常用多功能電力儀表型號
YR-GFE-2S4CP01N對應江蘇斯菲爾電氣股份有限公司PD194E-2S4，功能完全一致，昌暉多功能電力儀表價格更實惠
YR-GFE-9S4CP01N對應江蘇斯菲爾電氣股份有限公司PD194E-9S4，功能完全相同，昌暉多功能電力儀表高性價比，質保24個月
多功能電力儀表接線圖
多功能電力儀表可使用在三相三線制和三相四線制配電系統中，儀表接線存在差別，請注意正確接線。
1、外形尺寸160×80mm、96×96mm多功能電力儀表接線圖

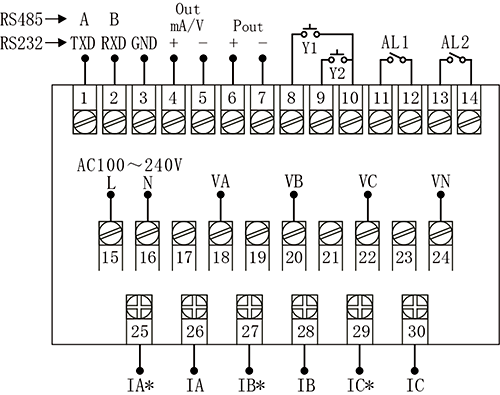

2、外形尺寸80×80mm多功能電力儀表接線圖

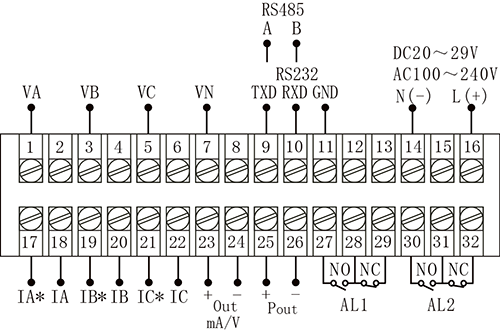

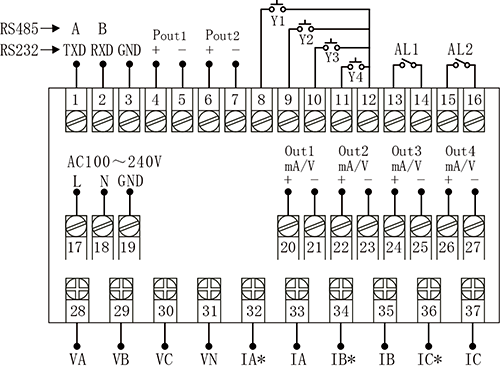

3、外形尺寸120×120mm多功能電力儀表接線圖

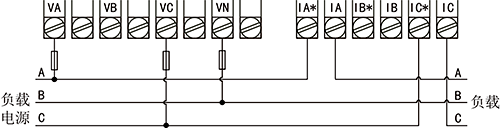

◆三相三線系統，多功能電力儀表接入無PT、無CT方式的接線圖

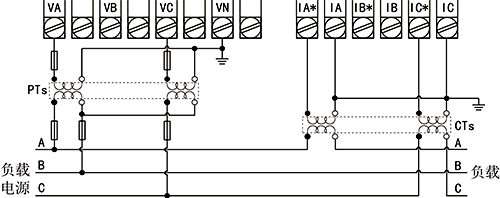

◆三相三線系統，多功能電力儀表接入2PT、2CT方式的接線圖

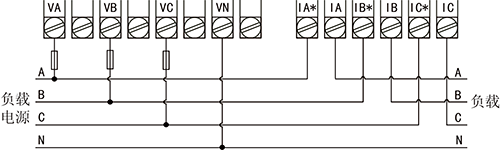

◆三相四線系統，多功能電力儀表接入無PT、無CT方式的接線圖

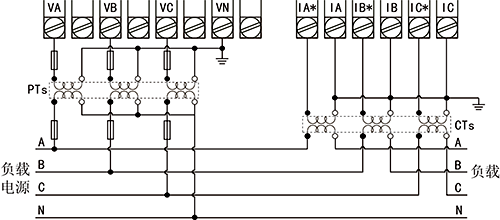

◆三相四線系統，多功能電力儀表接入3PT、3CT方式的接線圖
注意事項
1、建議用戶在外接CT、PT時，在本儀表和CT、PT之間采用接線端子排連接，以方便多功能電力儀表的拆卸。
2、當電流信號以CT方式接入時，請注意CT同名端。
3、用戶需根據所采用的PT不同選擇額定電流合適的保險絲。
4、為保證測量數據的準確度，必須正確接入電壓、電流測試信號。當被測試電壓小于多功能電力儀表電壓量程，可以直接接入；否則，必須經電壓互感器PT接入。當被測試電流小于多功能電力儀表電流量程，可以直接接入；否則，必須經電流互感器CT接入。
5、接線時確保輸入電流與電壓相序一致，否則會出現顯示數值與符號錯誤，同時確保電流進出線連接正確(打*號端子接進線)
6、接入互感器的精度能夠影響多功能電力儀表測試數據的準確度?；ジ衅鞔渭壿敵鰬B接較粗、較短的低阻抗導線，減少干擾影響?；ジ衅骺赡墚a(chǎn)生信號角差的偏移，對測試數據的準確度有影響。
多功能電力儀表應用場合
功能電力表和網絡多功能電力儀表用在電氣系統的進線柜上，用于負載監控和考核計量，對電網所有參數進行高精度測量，儀表可靠性、穩定性和使用壽命達到國內行業領先水平，品質值得信賴！
