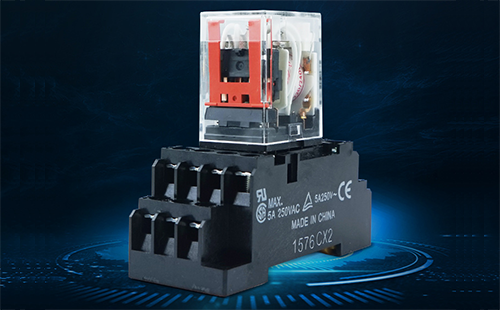

DCS、SIS和PLC的DO輸出配中間繼電器，就是為了 “隔離+放大+保護”。
DCS、SIS和PLC的DO輸出配中間繼電器的4個核心作用
1、電氣隔離（最重要）
DCS、SIS和PLC的DO輸出是弱電信號(一般 24V或48V)，現場設備是強電(380VAC、220VAC、110VAC)。中間繼電器把控制系統和現場強電完全隔開，防止現場燒、短路、感應電把卡件直接燒穿。
2、信號放大/驅動能力增強
DCS、SIS和PLC的DO輸出點電流很小，帶不動大負載。中間繼電器可以驅動接觸器、電磁閥、大電流回路。
3、保護DCS、SIS和PLC卡件
現場線路長，干擾大、容易過壓、反接。中間繼電器壞了幾十塊，DCS、SIS和PLC卡件燒了幾千塊。
4、觸點轉換(方便接線)
中間繼電器可以把常開→常閉或者把無源→有源，滿足第三方設備(電機、電磁閥、第三方柜)的不同接口要求
一句話總結：DCS、SIS和PLC的DO輸出配中間繼電器=給系統DO輸出加一層 “保鏢”，隔強電、防燒卡、帶負載、保安全。
