關于差壓式流量計安裝方向

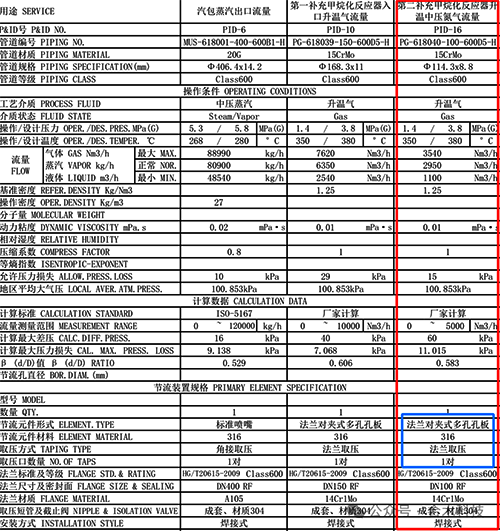

以下兩張圖片分別是某廠位號為FE-618026的多孔標準孔板差壓式流量計安裝現場和多孔孔板計算書。
SH/T3551-2024石油化工儀表工程施工及驗收規范7.6.4條款：孔板、噴嘴、文丘里管等節流裝置的安裝應符合下列規定：節流件的安裝方向，應按照制造廠家在產品上的流向標識進行安裝。通過圖1我們可以看到，設備制造廠家在孔板上標注了“+”號，這個標志代表什么意思呢？接下來昌暉儀表通過制造標準再來解讀一下。

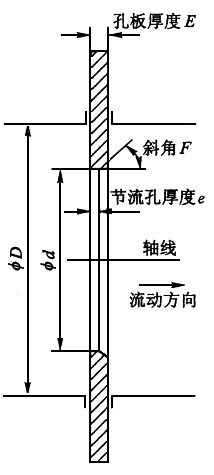

GB/T2624.2-2006用安裝在圓形截面管道中的差壓裝置測量滿管流體流量第2部分：孔板5.1.1條款：孔板分上下游端面，具體結構見圖3。
5.1.3.3條款：如有可能，可在孔板上設置一個在安裝以后仍明顯可見的標志，用以表明孔板的上游端面相對于流動方向安裝是否正確。制造廠家按照規范要求，一般會在孔板的上游端面標記“+”號，代表介質的流入方向。
結合上面分享的知識，大家不難看出FE-618026的多孔標準孔板差壓式流量計反裝，需要調整安裝方向。
孔板式差壓流量計反裝會有哪些后果？
1、測量誤差
孔板流量計的工作原理是基于流體流經孔板時產生的壓差來測量流量的。如果孔板裝反，會導致孔板前后的壓差減小，從而使得測量的流量值偏低，影響測量的準確性。
2、影響流量計壽命
錯誤的安裝方向可能會導致流體反向沖擊孔板，使孔板變形或損壞，影響流量計的使用壽命。
3、可能導致?lián)p壞
在某些情況下，錯誤的安裝方向還可能導致引壓管連接不當，出現泄漏等問題，進一步影響流量計的正常工作。
4、可能導致流量數值為負數
孔板流量計的正負方向裝反，會造成測量錯誤，沒有測量的數據結果或者是流量數值為負數的情況。
