孔板

標準孔板測量原理
充滿管道的介質，當它們流經管道內的孔板或噴嘴時，流速將在節流裝置的節流處形成局部收縮，從而使流速增加，靜壓力降低，于是在節流裝置前后便產生了壓差壓，介質流動的流量越大，在節流裝置前后產生的壓差也越大，所以可通過測量壓差來衡量流體流量的大小。這種方法測量時以能量守恒定律和流動連續性定律為基準的。

標準孔板是用不銹鋼或其他金屬材料制造的薄板，具有圓形開孔并與管道同心，其直角入口邊緣非常銳利，且相對于開孔軸線是旋轉對稱的，順流的出口呈擴散的錐形，如下圖所示。對標準孔板的特征尺寸要求為：節流孔徑d不小于12.5mm，直徑比 d/D應在0.2-0.75之間，D為管道直徑，直孔厚度h應在0.005D-0.02D之間，孔板的總厚度H應在h-0.05D之間，圓錐面的斜角α應在30°-45°之間。

標準孔板結構簡單，加工方便，價格低廉。單對流體造成的壓力損失較大，測量精度較低，而且一般只使用于潔凈流體介質的測量。在測量大管徑高溫高壓介質時，孔板容易變形。

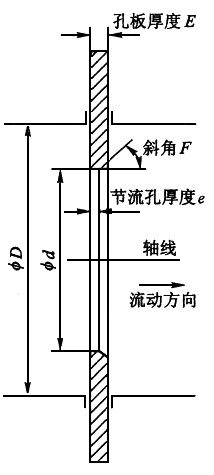

標準孔板示意圖

標準孔板分類
1

②測量介質為液體時應防止氣體進入導壓管，標準孔板（標準噴嘴）在水平或傾斜管道中安裝時，取壓口位置應該在水平線下方且與水平線夾角A應該小于45度，如圖所示：

④標準孔板和噴嘴在垂直主管道中安裝時，取壓口的位置在取壓裝置的平面上，可任意選擇。

孔板、差壓變送器、三閥組和截止閥構成最基本的差壓式流量計，如果差壓式流量計測量蒸汽等高溫介質，還需要配置冷凝管。差壓式流量計差壓變送器的量程是由孔板生產廠家提供的，孔板訂貨時用戶需要提供的參數在本站《孔板計算書》中有詳細介紹，訂貨前您可先去看看買孔板需要哪些技術條件！

標準孔板流量的計算公式
1、使用標準孔板時，質量流量的基本計算公式為：

公式中qm為質量流量(單位：m³/s)，C為流出系數，β為直徑比(β=d/D，d為工作條件下一次裝置節流孔或喉部的直徑，D為工作條件下上游管道內徑或經典文丘里管上游直徑，d和D的單位為m)，ε為可膨脹系數，ρ1為工作狀態下標準孔板上游側的介質密度(單位：kg/m³)，d為工作狀態下孔板直徑(單位：m)；△P為標準孔板上下游壓差(單位：Pa)

2、使用標準孔板時，體積流量的基本計算公式為：

公式中qv為體積流量(單位：kg/s)，qm為質量流量(單位：m³/s)，ρ為測定體積流量時的溫度和壓力下的流體密度(單位：kg/m³)
