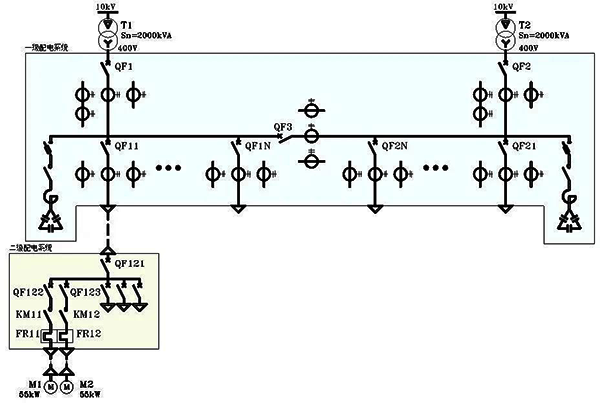

在此運行方式下，會有個明顯的變化，就是電流增加，母線電壓降低，這都是可以從現場多功能電力儀表上讀取的。比如，之前兩臺變壓器運行時，母線電壓為390V，退出一臺變壓器運行后，母線電壓變成了380V，降了10V，從母線接出去的電機，若到電機接線盒處量一下，測出來的電壓可能就成了370V了。
可見，電壓的降低與電流大小和供電長度有關，但前提是供電電壓保持基本不變。
電壓的跌落決定著一臺變壓器能不能停下來，若一臺停下來以后，母線電壓就跌到了360V不到，那么，到電機接線盒處的電壓就會更低。
電機電壓在±10%電壓偏差范圍內，額定出力可以保持不變，這個電壓偏差是以380V為基準的，若低出了允許偏差范圍，電機就不能正常工作，拖不動負載，進而導致電流增大，電機過載，溫升增加，會有燒壞的風險。

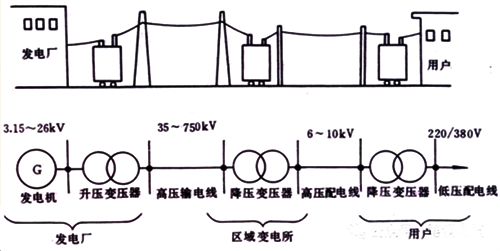

供電電壓的影響最為明顯，因?yàn)椋╇婋妷簺Q定了變壓器二次電壓的大小，但供電電壓一般不會發生明顯跌落，就是發生了，也會通過調檔的方式把電壓給抬起來。
那么，有個問題就來了，在供電電壓保持基本穩定的情況下，怎么電流越大，母線電壓就會拉低哪？這個問題有點像小時候家里的燈泡，白天的時候，燈泡很亮，但到了晚上，燈泡又會變的很暗，不知道又有多少人經歷過這樣的歲月？
稍微有點經驗的人就知道變壓器容量小了，但這又是怎么回事哪？
其根本原因還是晚上用電量大了，電流大了，導致了終端進戶電壓的降低。還是電流的問題，與上面的問題異曲同工。

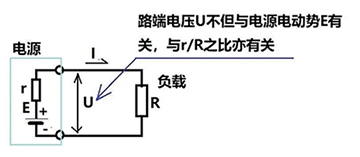

變壓器相當于電源，本身具有內阻，而母線上的多臺電機是并聯關系，起動的電機臺數越多，電流就越大，負載阻抗也越并越小，可以由下圖加以解釋：
由上圖可知：U=E-Ir，電流越大，U就會越小，因?yàn)殡妱?dòng)勢E是一個不變的量。
所以，平時總會說，電流越大，就會把母線電壓給拉低，不得不說，還真是這么回事。也只是用這個式子來解釋一下，它揭示的是原理，但現場不能忽視供電電壓、環境溫度和電纜長度的影響。關于現場一點比較實用的東西，要用原理去解釋，用經驗去判斷。
作者：電氣星辰
