變送器穩定性和低溫度漂移是判定優質壓力變送器品質的核心技術指標。
目前國內無數廠商生產和銷售電容式1151變送器和3051變送器，用戶僅從產品外觀和產品說明書均無法識別產品質量好壞，美國羅斯蒙特3051系列變送器和日本橫河EJA系列變送器以其高穩定性和數年內基本無溫度漂移占領我國壓力變送器高端市場。如何提高變送器穩定性、降低溫度漂移成為變送器廠共同的技術攻關課題。

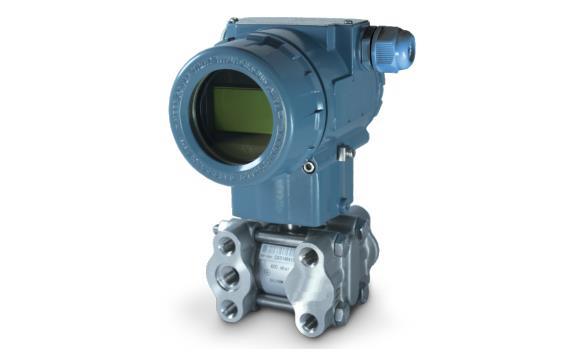

云南昌暉儀表制造有限公司引進瑞士技術高穩定性單晶硅壓力變送器YR-ER102采用優質進口膜盒和電子技術，產品能保證長期高穩定性和極低溫度漂移，單晶硅壓力變送器價格稍高于與國產3051變送器價格，通過變送器顯示面板上的按鍵直接現場手動修改組態。便于使用單位減少儀表維護量，降低變送器采購成本。
零基準校驗范圍參考條件下，硅油充液，316L不銹鋼隔離膜片。
1、變送器精度和穩定性
YR-ER101A單晶硅壓力變送器 精度：±0.05%；穩定性：±0.1%×Span/3年
3051GP智能型 精度：±0.1%校驗量程；穩定性12個月/±0.1%URL（智能型）
3051普通型 精度：±0.5%校驗量程；穩定性6個月/±0.1%URL（普通型）
2、環境溫度影響
YR-ER101A單晶硅壓力變送器 -20～+65℃時總影響量為：±(0.15×TD+0.05)%×Span；每10℃之間±0.08%×Span(TD=1時)
3051壓力變送器 零點誤差±0.2%URL/56℃
3、靜壓影響
總體誤差：±(0.2%URL+0.18%校驗量程）/56℃；
零點：量程選型代碼4至8，在13790kPa下為±0.25%URL，量程選型代碼3為±0.5%URL。零點誤差可在線通過調零修正；
量程：可修正至±0.2%輸出讀數/6895kPa；對于量程選型代碼3的變送器，可修正至±0.25%輸出讀數/6895kPa
4、負載影響：沒有負載影響，除非電源電壓有變化
5、電磁干擾/射頻干擾：由20至1000MHz，場強達至30V/M時，輸出漂移小于±0.1%量程
6、安裝位置影響：零點漂移至多為±0.25kPa。所有的零點漂移都可修正掉；對量程無影響
7、振動影響：在任意軸向上，200Hz下振動影響為±0.05%URL/g
8、電源影響：小于±0.005%輸出量程/伏特
9、HART通信要求：要求有一個最小250Ω電阻，通訊距離 用多芯雙絞線時最大可達1.5km（距離因電纜類型而異
10、電源及負載條件：DC24V

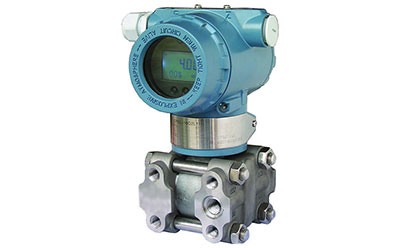

3051GP壓力變送器功能規格
1、測量范圍：見選型表
2、零點與量程：智能變送器用HART手操器遠程調整。零點正、負遷移 零點負遷移時，量程下限必須大于或等于-URL；零點正遷移時，量程上限必須小于或等于+URL。校驗量程必須大于或等于最小量程
3、3051GP輸出：兩線制4-20mA（用戶也可選擇平方根輸出），數字過程變量疊加在4-20mA信號上，可供采用HART協議的上位機使用
4、阻尼時間常數：時間常數可調，以0.1秒遞增， 由最小至16.0秒。
5、環境溫度極限：不帶液晶表頭時-40至85℃；帶液晶表頭時-30至60℃
3051GP壓力變送器物理規格
1、接液部分材質
接液膜片：316L不銹鋼、哈氏合金C-276和蒙乃爾或鉭。每種型號的可選材料
容室法蘭和過程接頭：316不銹鋼、哈氏合金C或蒙乃爾。每種型號的可選材料，參見訂貨信息表
膜盒墊圈|過程接頭墊圈：氟橡膠（還有其他材料可選）
排液/排氣閥：316不銹鋼，哈氏合金C，蒙乃爾。每種型號的可選材料，參見訂貨信息表
2、非接液部分材質
螺栓：不銹鋼
電子外殼：低銅合金鋁，符合NEMA 4X。
表蓋O型圈：丁腈橡膠
銘牌和位號牌：不銹鋼銘牌（可以按要求OEM生產）
填充液：硅油或惰性液
連接：參見訂貨信息表確定過程接口
3051GP壓力變送器選型表
代碼
說明
3051GP
3051智能壓力變送器
代碼
測量范圍
3
1.3-7.5kPa
4
6.2-37.4kPa
5
31-186.8kPa
6
117-690kPa
7
345-2068kPa
8
1170-6890kPa
代碼
輸出信號
E
4-20mA非智能型
S
4-20mA+HART協議數字通信智能型
代碼
3051壓力變送器觸液部分材質
參閱《用戶如何根據介質選用適合的變送器膜片材質》
法蘭/接頭材質
排液/排氣閥材質
膜片材質
22（常用）
316 不銹鋼
316 不銹鋼
316L 不銹鋼
23
316 不銹鋼
316 不銹鋼
哈氏合金C-276
24
316 不銹鋼
316 不銹鋼
蒙乃爾
25
316 不銹鋼
316 不銹鋼
鉭
56
哈氏合金C
哈氏合金C-276
哈氏合金C-276
代碼
法蘭接頭
J
帶M20*1.5外螺紋的“丁”型接頭
N
帶1/2-14NPT內錐管螺紋的“腰形”接頭
C12（常用）
帶1/2-14NPT引壓過渡接頭及后部焊接不銹鋼引壓管
代碼
3051壓力變送器顯示表頭（可選項）
M1
指針線性指示表頭（0-100%刻度）
M2
指針平方根指示表頭（0-100%刻度）
M3
31/2液晶顯示表頭（0-100%刻度）
M4
31/2液晶顯示表頭（可特殊設定）
代碼
3051壓力變送器過程法蘭
D1（常用）
側面排液/排氣，頂部
D2
側面排液/排氣，底部
代碼
特殊規格
d
防爆許可dIIBT5
