馬賽克模擬顯示器 SWP-B1201

SWP-B1201馬賽克模擬顯示器適用于各種大型馬賽克模擬屏的數碼顯示，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制。安裝方便，維護簡單，與控制開關、轉換開關、起動按鈕、控制按鈕、端子排、光字牌等配接，可組成模擬顯示系統屏。可廣泛應用于電力、交通、煤炭、自來水、污水處理等領域，作為集中控制室、調度室、生產現場的監控、操作、模擬顯示或調度管理之用。




產品特點
◆ 馬賽克模擬顯示器4位1.2英寸高亮度LED數碼顯示器
◆ 馬賽克模擬顯示器支持多機網絡通訊，提供多種通信協議
◆ 馬賽克模擬顯示器人機界面友好，多種輸入輸出格式選擇
◆ 馬賽克模擬顯示器強EMC抗干擾型，輸入輸出電氣全隔離

馬賽克模擬顯示器SWP-B1201主要技術參數
精度等級：0.2%級
響應時間：≤0.5s
輸入類型：熱電偶(B、S、K、E、J、T、WRe分度號)；熱電阻(Pt100、Cu50)；電流(0-10mA、4-20mA)；電壓(0-5V、1-5V)
模擬量輸出：0-10mA、4-20mA、0-5V、1-5V
通訊：RS485、RS232C/通訊協議可選擇MODBUS或SWPBUS
供電電源：DC9V-18V
馬賽克模擬顯示器功耗：≤4W

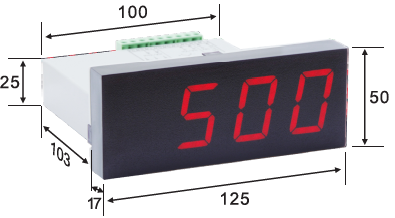

馬賽克模擬顯示器外形尺寸：

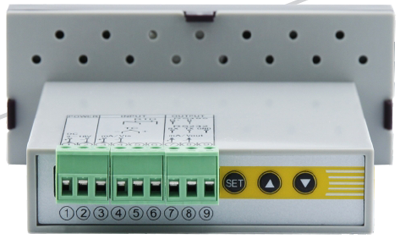

SWP-B1201接線圖和儀表尺寸



SWP-B1201儀表選型表
