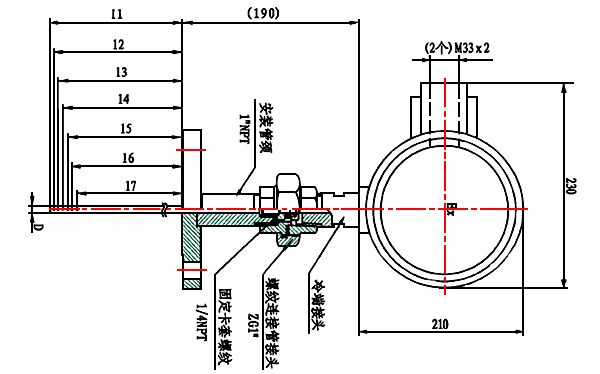

鎧裝整體多點熱電偶在一根外護管內組裝多支獨立微細鎧裝絕緣式熱電偶，再將整支產品外護管經拉制等工藝打到用戶要求的外徑而成。鎧裝整體多點熱電偶外徑通常為Ф6-Ф8mm，憑借著技術難度高、制作工藝精良、產品質量可靠、售后服務完善等優勢成為化工(化肥工業合成塔、反應罐)、冶金、石化、燃氣行業替代進口溫度傳感器國產化溫度傳感器。使用鎧裝整體多點熱電偶時用戶需自備外保護管，否則只能測量常壓和非腐蝕性介質。鎧裝整體多點熱電偶不能大幅度彎曲，以防損毀內部鎧偶。鎧裝整體多點熱電偶為昌暉儀表吸收國外先進工藝生產。
鎧裝整體多點熱電偶典型使用
云南昌暉儀表制造有限公司單支多點鎧裝熱電偶在無錫焦化廠苯酐車間1萬噸鄰二甲苯反應器中成功代替國外同類型產品使用，使用的鎧裝整體多點熱電偶外徑為Ф8mm/14個測量點；云天化集團云南天豐農藥有限公司使用的鎧裝整體多點熱電偶外徑為Ф4mm/6個測量點和外徑Ф3mm/4個測溫點等。

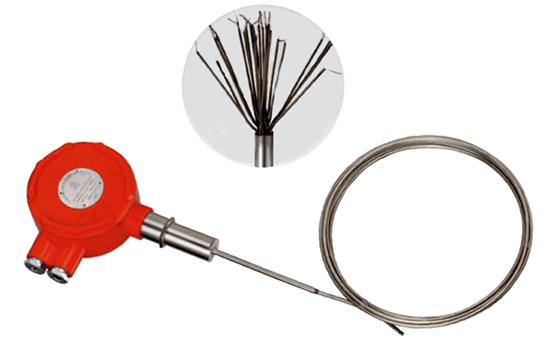

鎧裝整體多點熱電偶圖片
整體鎧裝多點熱電偶可理解為在多點鎧裝熱電偶外面加了1根外徑為3-8mm的外保護管。昌暉儀表是高品質溫度傳感器生產廠，期待您的關注！
鎧裝整體多點熱電偶選型
WR①K②-③-④⑤⑥⑦⑧-⑨-⑩/?/?/.../?
①熱電偶分度號
[N]：K分度號
②熱電偶對數
[1]：單支式
③測量點數量(注意測量點與外徑關系)
[3]：測量點為3個
[4]：測量點為4個
[5]：測量點為5個
[6]：測量點為6個
...
[14]：測量點為14個
④安裝固定裝置
[1]：無固定裝置
[2]：固定卡套螺紋(見注1)
[4]：固定法蘭(見注1)
⑤熱電偶接線盒
[3]：專用防水式(標準出廠配置)
[4]：專用隔爆式(見注2)
⑥工作端形式
[1]：絕緣式(標準出廠配置)
[2]：接地式
⑦整體保護管多點式
[TH]：鎧裝整體多點熱電偶
⑧外護管材
[2]：316(0-800℃)
[7]：GH3030(0-1050℃)
⑨熱電偶外徑mm
[3]：熱電偶直徑3mm(內部測量點不超過4個)
[4]：熱電偶直徑4mm(內部測量點不超過6個)
[5]：熱電偶直徑4mm(內部測量點不超過10個)
[6]：熱電偶直徑4mm(內部測量點不超過12個)
[8]：熱電偶直徑4mm(內部測量點不超過14個)
⑩~?保護管內部鎧裝熱電偶長度(由短到長排序)
[**]：L1(長度最短的一個測量點)
[**]：L2
[**]：L3
[**]：L4
[**]：L5
...
[**]：L12(長度最長的一個測量點)
注1：鎧裝整體多點熱電偶如選用法蘭或螺紋安裝，選型時必須提供法蘭標準、規格和法蘭材質或螺紋要求
注2：如不對多點熱電偶隔爆等級作特別聲明，云南昌暉儀表制造有限公司按dⅡBT4等級供貨；如需dⅡCT1-6等級產品，協議供貨
