藥廠或食品廠的微差壓表是如何校驗的？現場安裝的微差壓表拆不下來如何校驗？檢定微差壓表依據哪些規程？昌暉儀表在本文回答這些問題。
0-60Pa為差壓表用量最大，檢定為差壓表的依據是JJG52-2013《彈性元件式一般壓力表、壓力真空表和真空表》規程。根據JJG52-2013規程的要求：標準器最大允許誤差絕對值應不大于被檢表最大允許誤差絕對值的四分之一。
本文以量程0-60Pa、等級為4級的微差壓表為例，和大家分享如何開展0-60Pa微差壓表檢定工作。量程0-60Pa、等級為4級的微差壓表允差為2.4Pa(60×4÷100=2.4Pa)；選用0-600Pa、0.1級的標準表，標準表允差為0.6Pa(600×0.1÷100=0.6Pa)，標準表允差剛好為被檢表允差的四分之一(2.4×1/4=0.6Pa)，用該標準表檢定0-60Pa微差壓表符合JJG52-2013規程的要求。
檢定過程中標準表和壓力源的使用方法以該產品的使用說明書為準，在此不做詳細介紹。檢定0-60Pa微差壓表時選擇0Pa、10Pa、20Pa、30Pa、40Pa、50Pa和60Pa作為檢定點，依據JJG52-2013規程的規定對靜壓零位誤差、回程誤差和示值誤差進行檢定和計算，最終得出檢定結論，這樣就完成了0-60Pa微差壓表的檢定。大家一定要注意：在檢定微差壓表時要讓微差壓表垂直于桌面，如果微差壓表不垂直于桌面對示值會有影響！微差壓表的檢定周期可根據使用環境及使用頻繁程度確定，一般不超過6個月。
校驗安裝在現場拆不下來的微差壓表其方法和在實驗室里檢定微差壓表的方法是一致的，將現場設備端導壓管與標準器連接且確保導壓管路密封無泄漏，從現場給微差壓表加壓完成校驗，這個過程需要兩個人協同讀數才可完成。
微差壓表原理
微差壓表是利用螺旋磁偶合技術，采用橡膠膜片做為敏感元件的彈性式差壓儀表，當差壓（包括正壓、負壓）作用于由膜片隔離的兩個壓腔時，膜片產生變形而使中心部分位移，帶動裝有磁鋼調整量程的片簧移動，經磁偶合使螺旋軸轉動，同時指針隨軸一起轉動，在儀表的刻度盤上指示壓差值，從而達到測量差壓的目的。
微差壓表性能指標
機械式微差壓表是利用簡單、無摩擦的磁體螺旋運動，以橡膠膜片作為敏感元件而進行測量工作的彈性式壓力表，它能利用指針迅速指示出被測氣體的壓力，無論是正壓、負壓或差壓。而且表內無需充注液體，也就沒有氣化、凍結、異味的問題出現。所以被廣泛應用于測量風扇和鼓風機的壓力、過濾器阻力、風速、爐壓、孔板差壓、氣泡水位系統壓力等，同時也用于燃燒過程中的空氣煤氣比值控制及自動閥控制，以及醫療保健設備中的血壓和呼吸壓力監測。使用、安裝、拆卸、維護簡單方便。
◆ 被測的氣體一定為非腐蝕性氣體，避免腐蝕橡膠膜片等敏感元件。
◆ 被測氣體不能含有粉塵等，以免堵塞氣孔和附著儀表內部器件。
◆ 使用環境選擇一個沒有振動，環境溫度在-7~60℃的地方，避免太陽直曬以免造成塑料面板老化。
微差壓表技術參數
◆ 介質：空氣和不易燃，兼容的氣體(可選擇天然氣)
◆ 外殼：鑄鋁或ABS外殼，有機玻璃斜面面板。深灰色涂層，可耐168小時噴鹽測試
◆ 耐壓范圍：-20Hg.至15psig(-0.677bar至1.034bar)
◆ 溫度范圍：20至140℉(-6.67至60℃)
◆ 開孔尺寸：114mm
◆ 安裝定位：膜片用于垂直方向
◆ 連接件：相同的1/8" NPT的高壓和低壓接頭，一對在側面，一對在背面
◆ 重量： 500g/只
◆ 標準附件：兩個1/8"NPT螺紋接頭，用作高、低壓接頭并與橡膠管連接；兩個1/8"NPT堵頭，用于堵住其余兩個高低壓口；三個帶螺紋的埋頭安裝連接件
市場上常見0-60Pa微差壓表品牌
◆芬蘭HK儀表公司DPG60指針式微差壓表

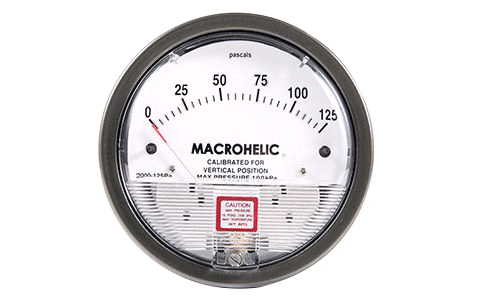

◆美國DWYER公司2000系列Magnehelic指針式微差壓表
