昌暉儀表通過一張圖介紹熱電偶結構組成、熱電偶結構要求和熱電偶按照結構進行的分類等專業知識，方便大家快速了解熱電偶結構特點及選型。
熱電偶通常主要由四部分組成：熱電極(俗稱熱電偶芯)、絕緣管、保護管和熱電偶接線盒。為了保證熱電偶正常工作，對熱電偶結構提出如下要求：
1、測量端的焊接要牢固。JJF1637-2017廉金屬熱電偶校準規范說“熱電偶測量端的焊接要牢固、呈球狀，表面應光滑、無氣孔、無夾渣”。
2、熱電極間必須有良好的絕緣。GB/T30429-2013《工業熱電偶》標準要求：對于長度超過1m的熱電偶，它的常溫絕緣電阻與其長度的乘積應不小于100MΩ.m；對于長度等于或不足1m的熱電偶，它的常溫絕緣電阻應不小于100MΩ。
3、參考端與導線的連接要方便可靠。
4、用用于熱電極有害介質時，必須采用適合的熱電偶保護管，將有害介質隔開。
5、熱響應時間應滿足生產工藝要求，通常以τ表示，如τ0.5、τ、τ0.9等。測量熱電偶熱響應時間應在專用水流試驗裝置上進行。該裝置的水流速度應保持0.4±0.05m/s，初始溫度在5-45℃的范圍內，溫度階 躍值為40-50℃。在試驗過程中，水的溫度變化應不大于溫度階躍值的±1%。被試熱電偶的置入深度為150mm或設計的插入深度。

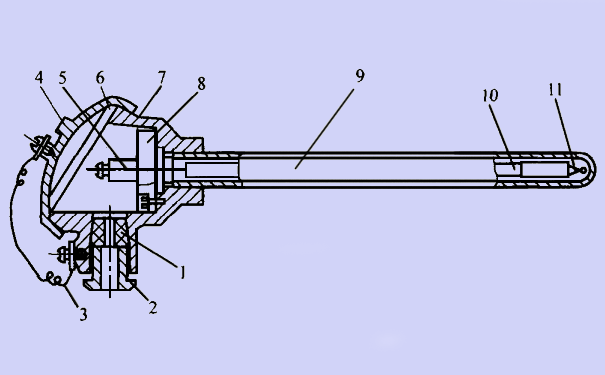

①出線孔密封圈
②出線孔螺母
③鏈條
④蓋子
⑤接線柱
⑥蓋子的密封圈
⑦接線盒
⑧接線座
⑨熱電偶保護管
⑩絕緣管
?熱電極(熱電偶芯)
熱電偶按結構分類
1、可拆卸熱電偶(熱電偶組件可以從保護管種取出)。
2、不可拆卸熱電偶：熱電偶組件與保護管形成一體，難以從保護管中取出。不可拆卸熱電偶又分為實體熱電偶和鎧裝熱電偶
3、柔性電纜熱電偶：用有機或無機纖維絕緣的熱電偶，在測量端附近有一節金屬材料保護的工作段。
熱電偶型號全國無統一標準，昌暉儀表制造有限公司熱電偶型號大家可在http://m.xzycr.cn/product/list_79.html頁面查看
