質量流量計的安裝
1、質量流量計是通過傳感器的振動來實現測量的，為了防止外界干擾，儀表安裝地點不能有大的振動源，并采取加固措施來穩定儀表附近的管道。
2、質量流量計工作時要利用激勵磁場，因此它不能安裝在大型變壓器、電動機、機泵等產生較大磁場的設備附近，至少要和它們保持0.6-1.0m以上的距離，以免受到干擾。
3、質量流量計的傳感器和管道連接時不應有應力存在（主要是扭力），為此要將傳感器在自由狀態下焊接在已經支撐好的管道上。
4、直管質量流量計最好垂直安裝，這樣，儀表停用時可使測量管道排空，以免結垢，如果水平安裝，則需將兩根測量管處于同一水平面上。
5、彎管流量計水平安裝時，如果測量液體，則應外殼朝下，以免測量管內積聚氣體，如果測量氣體，則應外殼朝上，以免測量管積聚冷凝液。
6、傳感器和變送器的連接電纜應按說明書規定，因?yàn)樽兯推鹘邮艿氖堑碗娖叫盘枺圆荒芴L，并應使用廠家的專用電纜。
質量流量計的日常維護
1、零點檢查和調整
每二至三個月檢查一次，在生產允許的情況下，對安裝在重要監測點的質量流量計，零點檢查時間應適當縮短。
零點漂移值較大時，應首先檢查原因，予以排除，然后進行零點調整。
2、流量計密封性能的檢查維護
流量計在有腐蝕性氣體、潮濕或粉塵多的環境中，要經常注意檢查傳感器接線口處的密封完好情況，以防止腐蝕接線端子，造成儀表不能正常運行。
3、工作參數檢查
a、經常注意所設置的工作參數是否發生了變化，所顯示的流量、密度、溫度值是否正常。
b、流量計運行時注意檢查流量計前后壓差。
c、隨時查看流量變送器菜單各工作參數是否正常。
4、定期觀察流量計的故障指示
根據流量計的型號、規格、生產廠家的不同，故障顯示方式和內容各有不同，對不同的故障告警指示，可查看產品使用說明書以確定故障原因，進行處理。
5、流量計周期檢定
流量計使用一段時間后，按要求進行周期檢定，以確定流量計的使用性能，根據質量流量計國家檢定規程，質量流量計檢定周期根據使用情況確定。
6、流量計直觀檢查
檢查儀表指示、累積值是否相符，掃除塵垢，儀表電氣接線盒及元件盒密封是否良好，流量計線路有無損壞及腐蝕，流量計表體及連接件是否有損壞和腐蝕，檢查流量計與工藝管道連接有無泄漏，檢查保溫和伴熱有無損壞。
質量流量計常見故障
1、質量流量計硬件故障
此類故障危害較大，且不易判斷，處理起來比較復雜。
a、質量流量計安裝不規范
不規范的安裝可直接導致流量計零點漂移，帶來測量誤差；若安裝錯誤則流量計不能工作。
b、質量流量計接線問題
接線錯誤時變送器無法工作。如果接線時不認真，導致線圈回路阻值過大或過小，輕者帶來測量誤差，重者變送器無法工作。
e、質量流量計工藝介質變化
若測量介質出現夾氣、氣化或兩相流等現象，變送器會發出報警提示；嚴重時變送器停止工作。
d、變送器失效
變送器某部分器件有故障，可能導致變送器零漂超限帶來測量誤差或者某部分器件失效，導致變送器失效無法工作或者變送器的某種功能失效。此類故障可通過更換變送器來簡單判斷。
e、質量流量計傳感器失效
傳感器測量管若滲漏，測量介質會注滿表殼，導致測量管振動阻尼增大，變送器驅動電壓隨之飆升或者介質溫度過高，損傷測量管上的線圈，導致驅動、檢測電壓失衡。此類故障最難判斷，因其絕少發生，且變送器并無對應的報警信息，“只能憑經驗綜合多方面的因素來判斷。
2、軟件故障
a、質量流量計參數設置有誤
不正確的流量和密度系數必然造成測量誤差；若系數相差太大，則變送器報警并停止工作。
b、質量流量計零點校準有誤
流量計安裝后（包括新安裝和拆下后再安裝）必須嚴格按要求進行零點校準，否則會造成誤差；長期運行未拆卸的流量計也要定期進行零點校準，以消除安裝后的應力累積效應。需特別注意，如果在有流量的情況下進行零點校準，則有可能破壞某些內存參數。
c、質量流量計I/O組態有誤
I/0（輸入/輸出）有誤，流量計系統雖能正常工作，但流量積算儀卻顯示異常。若輸出采用頻率信號，則兩端的脈沖當量應一致；若使用RS485通訊，則應確保通訊協議的一致。

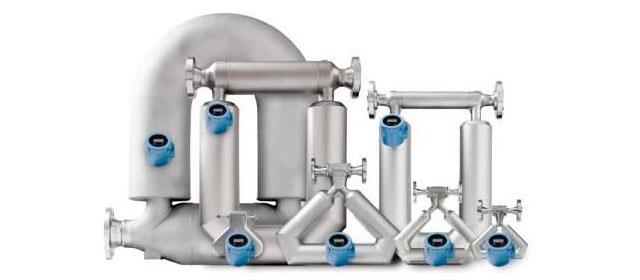

E+H質量流量計
質量流量計常見故障處理
|
現象 |
故障原因 |
處理方法 |
|
瞬時流量恒示最大值 |
傳輸信號電纜線斷或傳感器損壞 |
更換電纜或更換傳感器 |
|
質量流量計轉換器無顯示 |
電源故障、保險絲損壞 |
檢查電源、更換保險管 |
|
無交流電壓但有直流電壓 |
測量管堵塞 |
疏通測量管 |
|
安裝應力太大 |
重新安裝 |
|
|
質量流量計零位漂移 |
閥門是否泄露 |
排除泄露 |
|
流量計的標定系數錯誤 |
檢查消除 |
|
|
阻尼過低 |
檢查消除 |
|
|
出現兩相流 |
消除兩相流 |
|
|
傳感器接線盒受潮 |
檢查、修復 |
|
|
接線故障 |
檢查接地 |
|
|
安裝由應力 |
重新安裝 |
|
|
是否有電磁干擾 |
改善屏蔽，排除電磁干擾 |
|
|
質量流量計顯示和輸出 |
阻尼低 |
檢查阻尼 |
|
驅動放大器不穩定 |
檢查驅動放大器 |
|
|
密度顯示值不穩 |
檢查密度標定系數 |
|
|
接線錯誤 |
檢查接線 |
|
|
接地故障 |
檢查接地 |
|
|
振動干擾 |
消除振動干擾 |
|
|
傳感器管道堵塞或有積垢 |
檢查清理管道，清洗傳感器 |
|
|
兩相流 |
消除兩相流 |
|
|
質量流量計顯示不正確 |
流量標定系數錯誤 |
檢查標定系數 |
|
流量單位錯誤 |
檢查流量單位 |
|
|
零點錯誤 |
零點調整 |
|
|
流量計組態錯誤 |
重新組態 |
|
|
密度標定系數錯誤 |
檢查消除 |
|
|
接線、接地故障 |
檢查接線、接地 |
|
|
兩相流 |
消除兩相流 |
|
|
質量流量計密度顯示不正確 |
密度標定系數錯誤 |
檢查消除 |
|
接線、接地錯誤 |
檢查接地、接線 |
|
|
兩相流、團狀流 |
消除 |
|
|
振動干擾 |
消除 |
|
|
質量流量計有電源無輸出 |
電源故障 |
檢查傳感器不同接線端間的電源 |
|
質量流量計零點穩定不能回零 |
安裝問題 |
重 新安裝 |
|
流體溫度、密度與標校用水的差別較大 |
增大或減小調零電阻 |
|
|
傳感器測量管堵塞 |
疏通測量管 |
質量流量計故障排除方法
|
序號 |
步驟 |
下一步操作 |
|
1 |
檢查流量的校準系統是否正確 |
①如果檢查流量校準系數正確，進行第2步驟 |
|
2 |
檢查流量單位 |
①流量單位正確，進行第3步驟 |
|
3 |
確認流量表已經準確地進行了零點標定 |
①如果已準確地校準零點，進行第4步驟 |
|
4 |
流量表設置是按質量還是按體積進行測量 |
①如果設置的是按質量測量，進行第6步驟 |
|
5 |
檢查密度校準系數是否正確 |
①如果密度校準系數正確，進行第6步驟 |
|
6 |
確認流體的密度讀數是否準確 |
①如果密度讀數正確，進行第7步驟 |
|
7 |
確認流體的溫度讀數是否準確 |
①如果溫度讀數正確，進行第8步驟 |
|
8 |
流量表的設置是按質量還是體積進行測量 |
①如果設置是按質量測量，進行第11步驟 |
|
9 |
參照數的總量是以固定密度值為依據得來 |
①如果總量是以固定值得來的，進行第10步驟 |
|
10 |
將流量單位改為質量單位 |
進行第15步驟 |
|
11 |
檢查是否有接地故障或接地不正確 |
①如果接地正確，進行第12步驟 |
|
12 |
檢查是否存在兩相流 |
①如果沒有兩相流，進行第13步驟 |
|
13 |
檢查秤（或測量參考值）的準確性 |
①如果秤的讀數準確，進行第14步驟 |
|
14 |
檢查流量表的接線是否正確 |
①如果流量表的接線正確，進行第15步驟 |
|
15 |
重新進行計量操作,檢查是否存在同樣問題 |
①如果流速或總量正確，則說明已解決問題 |
