配電房諧波不大，電容柜的無功補償控制器自動投入，經常會跳電容的小開關，而手動投入不會跳，為什么？電容柜自動投切跳閘，手動不跳，大概率是無功補償控制器投切太快、間隔太短、放電不充分。別一上來就換開關，先調參數、查放電電阻。
曾有用戶咨詢：廠里電容柜諧波不大，無功補償控制器自動投切時，電容的小開關經常跳閘，一個月?lián)Q好幾個。而手動按按鈕投，一點兒事沒有。是不是開關質量不行？”
筆者問他：“無功補償控制器自動投切時，是不是經常出現兩組燈同時亮？或者剛切掉一組，沒幾秒又投上來？”
他說：“對，有時候無功補償控制器‘咔咔’連著動作，那動靜跟放鞭炮似的。”
筆者說：“找到病根了：不是開關不行，是自動模式的節奏不對，把開關累癱了。”

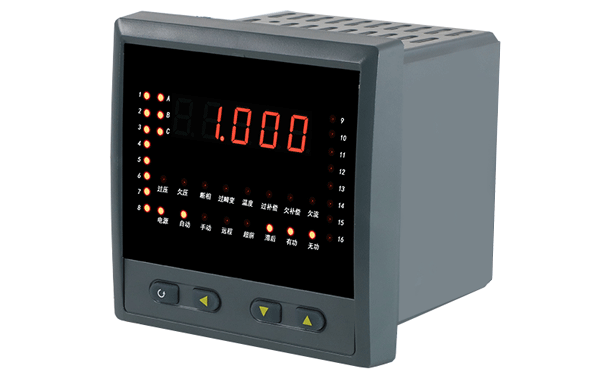

今天昌暉儀表就詳細分析這個現象的成因，以后遇到別再亂換開關。
1、手動不跳，自動跳，區別在哪？
手動投切：你按一下，只投一組，而且兩次操作間隔時間長，電容器有充分的時間放電。
自動投切：無功補償控制器根據功率因數變化，可能短時間內連續投切多組電容，或者前一組的電荷還沒放完，后一組又投上來了。問題就出在殘余電荷和涌流疊加上。
2、四個原因，對號入座
①電容器放電時間不足(最常見)
電容器斷開電源后，內部會存留電荷。如果放電電阻壞了或阻值偏大，殘余電壓可能幾十秒甚至幾分鐘都降不下來。無功補償控制器在自動模式下，如果“切除后再次投入延時”設得太短(比如5秒)，前一組剛切，電荷還剩幾十伏，后一組又投，此時電容器上的殘余電壓與電網電壓相位可能疊加，產生巨大的沖擊涌流，小開關瞬間跳閘。手動投切時，因等的時間長，電荷放完了，所以不跳。
怎么排查電容器放電時間不足的問題？
◆停電后，用萬用表測電容器兩端電壓，看多久降到50V以下。超過1分鐘還有電，放電電阻壞了。
◆檢查無功補償控制器的“投切延時”參數，建議設30-60秒。
②多組電容同時投入，涌流疊加
無功補償控制器如果設置了“群投”模式，可能在同一時刻發出指令讓多組電容同時投入。每組電容的涌流雖然只有十幾倍，但時間上重疊，總電流可能達到單組的好幾倍，小開關扛不住。手動投切時，你一組一組投，不會疊加。
怎么排查多組電容同時投入導致涌流疊加問題？
◆觀察自動運行時，是不是經常兩組電容的指示燈同時亮起？
◆檢查無功補償控制器參數，關閉“群投”，改為“順序投入”，每組間隔至少0.5-1秒。
③無功補償控制器在電壓峰值時合閘
普通接觸器投切的電容柜，合閘時刻是隨機的。如果無功補償控制器發出的指令恰好讓接觸器在電網電壓的峰值附近閉合，涌流最大，可能達到額定電流的幾十倍。自動模式動作頻繁，總有機會撞到峰值；手動模式次數少，撞到的概率低。
怎么檢查無功補償控制器在電壓峰值時合閘的問題？
◆用示波器或帶錄波的萬用表捕捉自動合閘瞬間的電流波形。
◆解決辦法：換成晶閘管開關(過零觸發)，徹底解決涌流問題。
④小開關選型偏小或曲線不對
如果以上①②③都排除了，那就是小開關選型問題。自動投切頻繁，每次涌流雖然沒達到瞬時脫扣閾值，但熱量累積，熱脫扣元件動作跳閘。手動投切不頻繁，熱元件有時間冷卻，所以不跳。
怎么檢查電容柜小開關選型不好的問題？
◆小開關額定電流應大于等于電容器額定電流的1.5倍。比如電容器38A，開關應選63A。
◆查看脫扣曲線：電容柜應選D型(高涌流承受能力)或?qū)ｉT的電容器保護熔斷器。C型容易誤跳。
3、分享一個真實案例：換個參數，半年沒跳
某廠電容柜自動投切時小開關每個月跳兩三次，手動不跳。筆者去檢查，發現控制器的“切除后禁止再投入延時”設成了10秒，而電容器放電電阻老化，斷電后30秒還有60V電壓。自動時，一組剛切掉，10秒后另一組投上，殘余電壓疊加涌流，開關跳閘。
筆者把延時調到60秒，同時更換了放電電阻。之后半年，一個開關都沒跳。
4、解決方法優先級
①檢查并更換放電電阻(最可能，成本最低)；
②把無功補償控制器投切延時調到30-60秒(別怕響應慢，穩定性更重要)；
③關閉“群投”功能，改為順序投入(每組間隔0.5-1秒)；
④檢查小開關型號：額定電流大于等于1.5倍電容電流，脫扣曲線選D型；
⑤如果頻繁跳閘依然存在，考慮換晶閘管開關。
