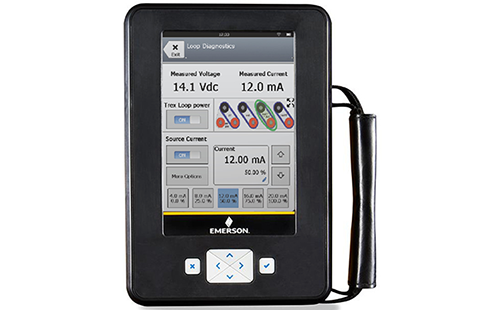

TREX手操器?是艾默生推出的便攜式現場通訊設備，主要用于工業自動化領域中對智能儀表(如HART、基金會現場總線設備)進行組態、調試、診斷和維護 。昌暉儀表在本文分享TREX手操器?調試HART變送器量程的路徑，以便儀表工快速上手。
1、羅斯蒙特(Rosemount)3051系列壓力變送器(hart7和RK版本)
TREX手操器→Online在線→設備設置→輸出(Output)→模擬量輸出(AnalogOutput)→PVSetup→選擇→選擇下范圍值(LRV)和上范圍值(URV)進行修改→多次點擊發送((Send)并確認。
關鍵參數/備注：LRV=4mA對應值，URV=20mA對應值。
2、羅斯蒙特(Rosemount)3051系列壓力變送器(hart5版本)
TREX手操器→組態→手動設置→模擬輸出→設置范圍點→輸入主變量實際需要的量程上限和下限→多次點擊發送(Send)并確認。
3、羅斯蒙特(Rosemount)248/644系列溫度變送器
①TREX手操器→組態(Configuration)→手動設置(ManualSetup)→模擬輸出(AnalogOutput)→點擊配(Configure)或者主變量配置(PrimaryVariableConfiguration)；
②分別修改主變量實際量程上限UpperRangeValue和主變量實際量程下限；
③點擊發送(Send)→確定。
關鍵參數/備注：溫度變送器修改的是對應溫度值的量程。
4、E+H(Endress+Hauser)PMP51B系列壓力變送器
①TREX手操器→連接通訊；
②點擊應用(Application)→選擇電流輸出(Currentoutput)；
③選擇上下限值(LowerRangeValueoutput量程下限/UpperRangeValue量程上限)進行修改；
④最后選擇發送(Send)兩次。
關鍵參數/備注：E+H的菜單直接明了，進入“應用”后即可找到電流輸出設置。
5、E+H(Endress+Hauser)溫度變送器TMT72，TMT82等
①TREX手操器→連接通訊；
②點擊應用(Application)→選擇電流輸出(Currentoutput)；
③選擇上下限值(LowerRangeValueoutput量程下限/UpperRangeValue量程上限)進行修改；
④最后選擇發送(Send)兩次。
關鍵參數/備注：溫度變送器修改的是對應溫度值的量程。
6、橫河(Yokogawa)EJA/EJX系列壓力變送器
TREX手操器→Online在線→設備設置→基本設置→PVBasicsetup→PVRe-range量程→主變量LRV(下限)和主變量URV)(上限)進行修改。
