配電回路主干線上如果需要配出支路，預制分支電纜與T接端子怎么選？文章對比分析預制分支電纜與T接端子核心特性差異、全生命周期成本模型和可靠性驗證數據，給大家分享預制分支電纜、T接端子與使用場景適配的選用經驗。
1、核心特性差異
①預制分支電纜
◆集成化設計：工廠預制的分支接頭通過注塑工藝與主電纜融合，形成全密封結構，防護等級達IP68。
◆載流匹配：分支截面積按主纜60%-100%標準化配置，典型導體采用退火銅絞線+XLPE絕緣。
◆安裝特性：?jiǎn)未蔚跹b完成主干與分支敷設，現場僅需終端頭制作，節省70%工時。

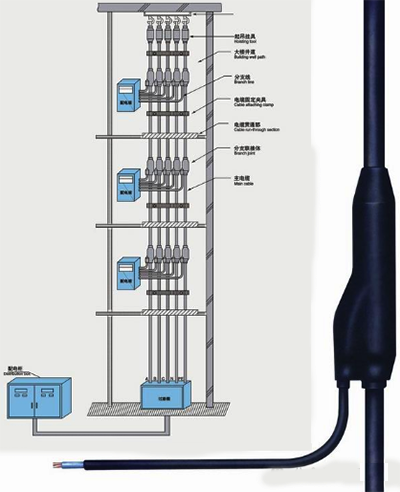

圖1 預制分支電纜示意圖
②T接端子
◆模塊化結構：由T接端子、絕緣殼體、力矩螺栓等組成(不建議采用穿刺夾)
◆靈活擴展：支持后期隨時增容改造，分支數量不受限
◆環境適應：明裝型產品可耐受-40℃~90℃工作溫度
2、場景適配矩陣

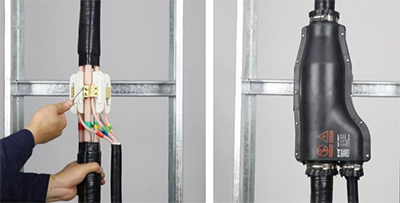

圖2 某T接端子示意
3、全生命周期成本模型
◆預制電纜：初期成本高，約120-200元/米，據估算，20年運維成本降低42%(含故障停電損失)。
◆T接端子：據估算，初始投資節省35%，但每5年需緊固檢查，人工成本占比達60%。
4、可靠性驗證數據
◆振動測試：預制分支接頭在5-500Hz掃頻下接觸電阻變化＜3%.
◆熱循環：T接端子200次冷熱循環(-25℃~70℃)后扭矩衰減15。
