昌暉儀表在本文從系統角度，把“中性點接不接地”的技術邏輯講清楚。
1、誤區：中性點接地的系統匹配
很多人見到配電變壓器下有中性點接地，就覺得這一定是標準答案。但你是否知道：有些10kV系統中性點必須絕緣懸浮，有些則需要通過電阻或消弧線圈接地。

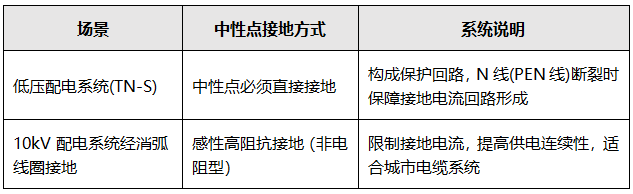

我們先舉兩個常見變壓器接地場景對比：
很多人把“高阻接地”和“消弧線圈”混為一談，其實要明確：消弧線圈屬于一種電感性高阻抗接地形式，作用是補償電容接地電流，不是電阻接地！
2、原理：中性點接的兩個目的方向
你必須理解變壓器中性點接地的設計動機：
目的1：形成保護動作通路(尤其在TN系統)
如果某設備外殼接地(PE線)，而中性點未接地，則在零線(PEN線)斷裂時，漏電電流無法形成回路，保護裝置無法檢測故障電流而拒動！這是低壓配電系統(TN-S、TN-C、TN-C-S)必須中性點接地的根本邏輯。
舉例：漏電保護器、過電流保護器要動作，必須依賴接地電流通路。中性點不接地=回路斷開=設備帶電不跳閘。
目的2：限制接地故障電流，控制系統過電壓
在中壓系統(如6~35kV)，過于剛性接地(即直接接地)可能會帶來問題：
①接地電流過大，破壞設備絕緣；
②瞬時大電流導致電弧重燃，燒壞絕緣；
③系統不能容許一次接地立即跳閘(如重要負荷用戶)。
因此，這類系統多使用：
①電阻接地：控制故障電流在數十~幾百安；
②消弧線圈接地：利用感性電流補償容性漏電流，抑制電弧、維持供電。(消弧線圈通過感性電流補償接地電容電流，抑制電弧重燃。)
3、實際接地方式與對應關系
4、案例：接地方式與保護定值失配
某10kV配電變壓器原設計為“經消弧線圈接地”，但后續改造施工圖紙疏忽，現場接成了“直接接地”，保護設定卻沒變。
某日系統發生單相接地，保護器設定定值未滿足此類大電流故障觸發條件，最終導致：
①保護不動作；
②整條支路燒毀，設備擊穿。
復盤結論：“保護定值與系統接地方式失配，是事故根源?！?/span>
一句話：變壓器中性點的接地方式，是配電系統接地形式+保護邏輯+供電策略三者共同決定的結果。
你不能孤立地判斷“要不要接地”，要結合：
①是不是TN系統？
②有沒有消弧補償要求？
③保護器定值怎么設？
④是否存在PEN斷裂或高壓容性電流？
搞錯其中任一環節，保護就會“看得見不動手”，隱患更大。
作者：JACKERY
