1、避雷器額定電壓與持續運行電壓定義及區別
大家直接看國標，以國標為基準去剖析，《GB/T11032-2020交流無間隙金屬氧化物避雷器》：
①額定電壓
通過工頻電壓耐受時間特性試驗和動作負載試驗驗證，允許施加到避雷器端子間持續10s的最大工頻過電壓方均根值。
②持續運行電壓
允許持久地施加在避雷器端子間的工頻電壓方均根值。
國標定義大家仔細品一品會發現，都是額定電壓，但是避雷器的額定電壓定義與我們正常接觸的額定電壓概念不同，常規意義上額定電壓實際是指設備在最高電壓下能夠持續運行的電壓；而這里避雷器的額定電壓僅可以持續10s就可以了，考核的是暫時過電壓，與避雷器和開關設備的實際原理和作用不同有關。
但我們看避雷器的持續運行電壓，雖然實際上和設備額定電壓不能一概而論，但是從定義上來說他倆還是具有一致性的。

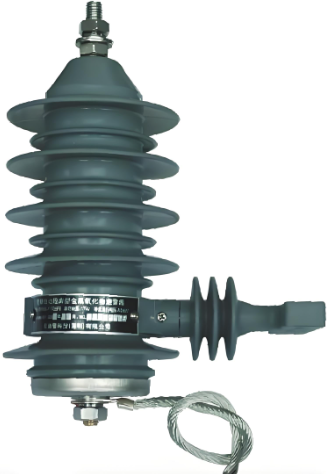

注意：本文談的是常用的無間隙金屬氧化物避雷器，而《GB/T11032-2020交流無間隙金屬氧化物避雷器》標準也是適用于為限制交流電力系統瞬態過電壓而設計的無間隙金屬氧化物避雷器，并不是所有的避雷器的額定電壓都是一個定義。
2、避雷器額定電壓與持續運行電壓的參數選擇

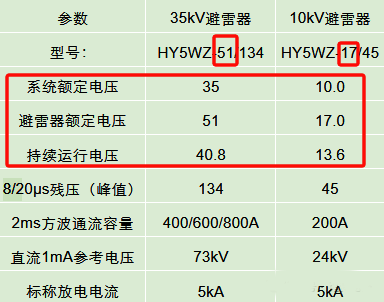

實際持續運行電壓參數確定后，額定電壓就基本確定了，在電氣參數選擇時，也是先確定持續運行電壓。我們電力系統一般用的避雷器基本都有典型型號去選擇，雖然經過一系列實際驗證和國標無法完全吻合，但都差別不大，所以遇到非典型項目可以參照國標，一般也不會有問題。
①先看避雷器持續運行電壓
根據《GB/T28547-2023交流金屬氧化物避雷器選擇和使用導則》：在經消弧線圈接地或中性點絕緣而且沒有自動故障清除系統中，持續運行電壓等于或高于最高運行線電壓。對于我們常用的35kV系統來說，最高運行電壓40.5kV，與現在典型35kV避雷器持續運行電壓40.8kV一致。注意這里是中性點非有效接地系統，對于中性點接地系統其參數選擇方式不同。

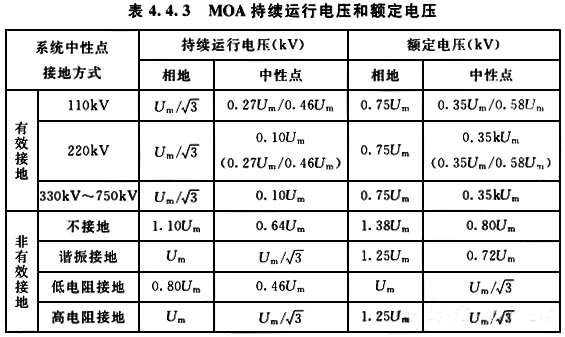

②再看避雷器額定電壓根據《GB/T50064-2014交流電氣裝置的過電壓保護和絕緣配合設計規范》表4.4.3，一般情況下關系如下：
據此可以反推出避雷器額定電壓：以上面35kV系統避雷器持續運行電壓40.8kV為例，由于持續運行電壓與最高電壓是0.8倍關系，所以避雷器最高電壓為51kV。
實際從嚴謹角度，系統最高線電壓由相應的工頻電壓和可能存在的電壓諧波決定。只是在一般系統中，諧波增加的峰值電壓較小，基本在1.05倍的工頻電壓的安全系數。
避雷器額定電壓與持續運行電壓分享到此結束，供大家在避雷器選型時，可以大致判斷是否合理。
作者：追夢電源
