Modbus是一種應用于電子控制器上通用的串行通信協議，廣泛應用于工業自動化領域。它允許不同廠商生產的控制設備與監控設備之間進行通信，實現數據的共享和交互。例如，在一個工廠的自動化生產線上，Modbus協議可以使得PLC(可編程邏輯控制器)與各種傳感器、執行器等設備之間進行高效的數據傳輸，從而實現對生產過程的精準控制。
Modbus波形是什么?
Modbus波形是指在Modbus通信過程中，電信號在傳輸介質(如RS485總線)上的表現形式。它反映了數據在傳輸過程中的電壓變化情況，包括起始位、數據位、停止位等部分。通過觀察Modbus波形，我們可以直觀地了解數據傳輸的完整性和準確性，及時發現通信過程中的問題，如噪聲干擾、同步錯誤等。例如，一個完整的Modbus波形可能包含多個字節的數據，每個字節由一個低電平的起始位、若干個數據位(通常為8位)和一個高電平的停止位組成，數據位的傳輸順序是先低位后高位。
如何測量Modbus波形?
◆硬件需求
1、示波器

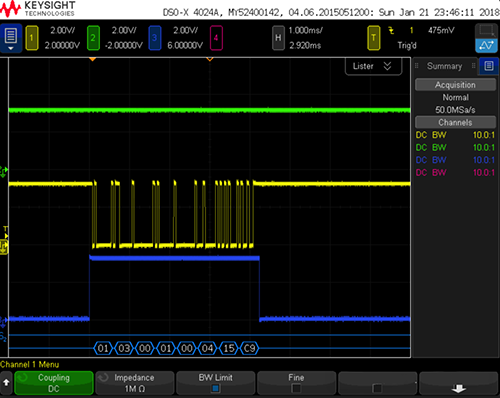

示波器是測量Modbus波形最常用的工具，它能夠實時捕捉和顯示電信號的波形。選擇示波器時，要確保其帶寬、采樣率等參數能夠滿足Modbus通信的頻率要求。一般來說，對于常見的Modbus RTU通信，帶寬在100MHz左右的示波器就足夠了。
2、邏輯分析儀
邏輯分析儀也可以用于測量Modbus波形，它能夠同時捕捉多個通道的信號，并對信號進行邏輯分析和解碼。如果需要同時觀察多個設備之間的通信情況，邏輯分析儀是一個不錯的選擇。
3、探頭
用于將示波器或邏輯分析儀連接到Modbus網絡上的探頭，要選擇合適的探頭，確保其能夠準確地采集信號。對于RS485通信，通常使用單端探頭，將接地端接在R-上，探頭接在R+上。
◆測試步驟
1、連接設備
將示波器或邏輯分析儀的探頭連接到Modbus網絡上，確保連接正確且牢固。對于RS485通信，將接地端接在R-上，探頭接在R+上。如果對調接線，讀取出來的高、低電平會反向。
2、設置參數
在示波器或邏輯分析儀上，設置波特率、數據位、校驗位和停止位等參數，確保與Modbus網絡上的設備相匹配。例如，常見的設置為9600波特率、8個數據位、無校驗位、1個停止位。
3、啟動捕獲功能
在示波器或邏輯分析儀上啟動捕獲功能，開始記錄Modbus通信數據。此時，設備會實時捕捉通過網絡傳輸的信號，并顯示在屏幕上。
4、觀察波形數據
觀察捕獲到的波形數據，包括讀寫數據、地址和功能碼等信息。波形圖上，起始位通常是一個低電平，數據位緊跟其后，最后是高電平的停止位。每個字節的數據位是先發低位，再發高位。
5、分析波形數據
分析波形數據，識別并解決任何通信問題。例如，可以通過波形圖檢查數據的完整性、同步問題和噪聲干擾等。如果波形雜亂，可以嘗試校準示波器、檢查電路接觸是否良好或更換電路板。
總結
Modbus是一種簡單而強大的工業通信協議，而Modbus波形則是通信質量的“晴雨表”。通過測量和分析Modbus波形，可以快速定位通信問題，確保系統的穩定運行。無論是初學者還是資深工程師，掌握Modbus波形測試的方法都是必備技能。
