接口標準

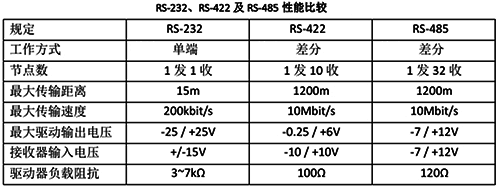

首先明確一點，RS485是一種接口標準而不是通信協議，RS485還有2個兄弟：RS232和RS422。RS是Recommend Standard的縮寫，對于串口通信，目前工業領域主要使用RS232和RS485，RS422使用較少。RS485因為抗干擾、傳輸距離遠、支持多節點等優點使用更為廣泛，下面是RS232、RS422及RS485的性能對比圖。
接線方法
RS485可以一對多，因此針對多臺RS485設備，我們應該如何接線？
首先，在電纜選擇上，推薦使用屏蔽雙絞線，型號為RVSP2×0.5(二芯屏蔽雙絞線，每芯由16股的0.2mm的導線組成)，線材特性阻抗為120Ω。

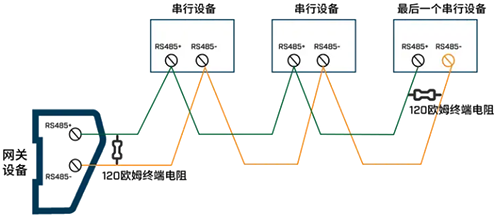

其次，正確的接線方法是手拉手菊花鏈式接法，如果通信距離較遠(比如超過100米)，應該在網絡的起始端和末尾端各并接一個120Ω的終端電阻，以減少信號在兩端的反射。
有一種錯誤接法，卻是很多人經常使用的，是星型接法，或者叫樹形接法。如果數量較少，這種接法可能也不會有問題，建議大家從一開始就按照正確的布線方法，便于后續問題排查，以免返工。
掛接設備
一條RS485總線上可以掛載多少個RS485設備，這個問題會經常被問到。具體的數量由RS485轉換器的負載能力決定，正常來說，RS485芯片的負載能力有三個級別，這三個級別依次可以掛載32臺、128臺和256臺。
通常，我們使用的RS485轉換器負載能力是32臺，而且也不建議在一條RS485總線上掛載太多，掛載越多，出現問題處理越麻煩。
如果設備確實很多，可以通過擴展RS485總線的數量來分擔負載壓力，比如100臺RS485設備，分4個RS485總線，每個總線掛載25臺。
RS485傳輸距離
從理論的角度來說，在無中繼的情況下，RS485通信距離是1200米，但是這個是在理想情況下，理想情況是指通信電纜優質、波特率9600bps、只有一個RS485設備并且允許偶爾通信中斷。
實際情況，伴隨著負載設備增多、通信電纜不達標、RS485轉換器品質等外界因素影響，通信距離都會有所降低。
正常來說，通信距離超過100米，就要考慮增加終端電阻，超過1000米，就要考慮增加RS485總線中繼器。
通信協議ModbusRTU與RS485是什么關系？
準確來說，兩者應該是不同層級的關系，Modbus RTU是應用層一種通信協議，RS485是物理層的一種接口標準。
我們常說的Modbus RTU通信，通常是指基于RS485，但是Modbus RTU協議也可以基于RS232/RS422，甚至可以基于以太網TCP/UDP。
同時，RS485也不是Modbus RTU的專屬，任何協議都可以基于RS485傳輸，至于能不能實現一主多從，要看協議層面有沒有設計設備地址。
一主多從的實現有兩個條件，第一是物理層支持，第二是應用層支持，兩者缺一不可。比如，我們物理層使用RS232，即使應用層使用Modbus RTU協議，也無法實現一主多從。
通信速度
很多人提到Modbus協議，第一反應就是慢，這個是長期以來，口口相傳的結果。究竟是否如此，我們來具體分析一下。
通信速度主要受到兩個因素的影響：數據量大小和硬件層的速度。數據量大小指的是需要傳輸的數據多少，而硬件層的速度則跟通信設備和網絡基礎息息相關，這兩者共同決定了通信速度的快慢。
舉個例子，大家都經常取快遞，整個耗時時間，跟快遞數量多少、距離有多遠以及我們使用的交通工具都是有關的。
首先，Modbus是一種通信協議，是沒有速度的說法的。如果真的要論速度，Modbus報文幀簡單緊湊，表達同樣一個意思，在不考慮安全性的前提下，Modbus可以用更少的報文來表達，而其他協議，可能報文要更復雜，數據量也更大。
其次，硬件層的速度，這個與波特率及通信距離都有關系，因此如果真的說慢，你只能說串口通信慢，但不能說Modbus慢。

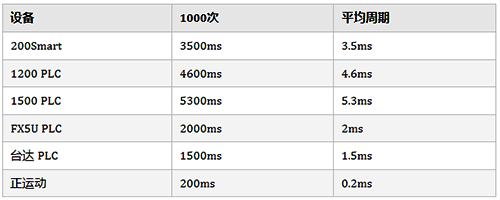

下面這張圖，是使用Modbus TCP與各種PLC及板卡通信結果，實測結果，沒有好壞貶低。
很多人一味地追求快，但是對于上位機來說，根本不需要太快，人眼能識別的動畫是25幀/秒，即40ms，超過這個頻率，你眼睛都識別不過來。
一主多從
另外一種情況，可能很多人是因為一主多從輪詢，認為ModbusRTU通信速度慢。
Modbus協議在報文層設計了設備地址，這樣就可以配合RS485實現一主多從，一主多從可以簡化布線、易于管理、節約成本。
因此，在通信要求不高的情況，使用一主多從是一個非常好的方案，一主多從輪詢機制必然會帶來通信效率的降低。既然選擇了這種方案，就需要接受它的缺點，如果接受不了這個缺點，就不要選擇它。
總之，存在即合理，一個優秀的工程師，應該學會在正確的場景下選擇正確的方案，最終達到自己的目的。
