提起相量圖，是不是也挺煩它哪？反正筆者是經過了好長時間的思想斗爭，就跟剛開始接觸三視圖一樣，就是形不成一種固定的思維模式，不知道在讀的你是不是也有跟筆者有相同的經歷。
后來，經歷的多了，也就慢慢掌握了，可見，有些時候，要掌握一點東西，還需要一定時間沉淀的。不過，現在再體會起來，相量圖還是非常重要的，它能直觀地反映出各個量之間的大小與方向，以及它們之間的對應關系。

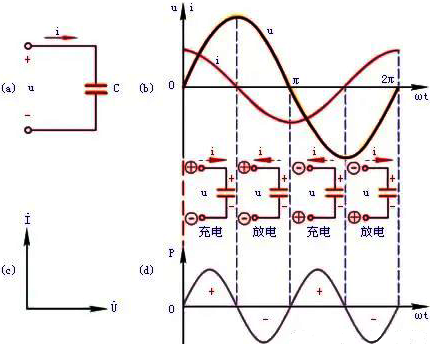

要畫好、看懂相量圖，首先需要掌握一個元件電壓與電流的關系，比如純電阻電路，電壓與電流同相，純電感電路，電壓超前電流90°，純電容電路，電流超前電壓90°，感性電路，電壓超前電感θ角，容性電路，電流則超前電壓θ角。如此，針對一個元件，它的電壓與電流的相位關系就會有一個大致的輪廓。
再者，要清楚理解+j與-j的關系。j只是一個標識方向的符號，+j表示超前90°，-j表示滯后90°，但不管是超前，還是滯后，都會有一個基準值，就是以誰為基準超前或滯后90°。這也是要說的第三條原則，選擇基準相量，合二為一。在相量圖中，逆時針方向為超前，順時針方向為滯后。
再就是正負相量的關系，同一相量的正負關系，表示的就是大小相等，方向相反。

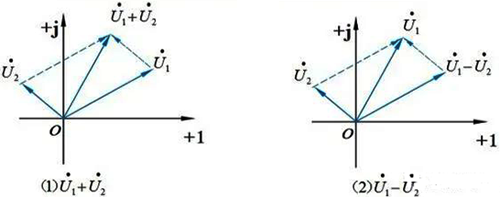

相量的加減運算滿足平行四邊形法則，收尾相接為加，反方向為相減，這一點也比較重要，但基本上都會。

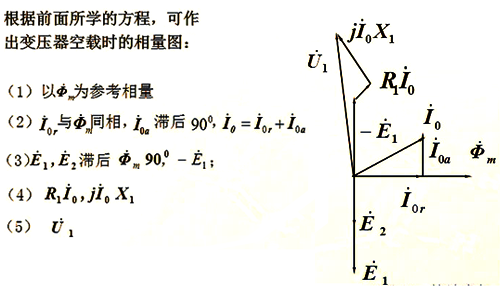

最后一點，就是不同量之間的相量關系，滿足一定關系，可以畫在一張相量圖當中，比如變壓器中的感應電勢與磁通，電源電壓與勵磁電流等，可以在一張示意圖中加以展示。
理解了這幾點，畫出相量圖，正確讀懂相量圖，也都不是什么難事。
作者：電氣星辰
