現場儀表電氣接口根據生產廠家和應用場景不同，其螺紋規格和尺寸非常多，較常見的是M20×1.5和1/2"NPT內螺紋，需要使用對應外螺紋的格蘭頭。昌暉儀表在本文簡單說說M20×1.5和1/2"NPT螺紋的區別。
M20×1.5公制圓柱螺紋
國際公制標準螺紋是中國國家標準認證(China National Standards, CNS)采用/引用的標準。根據《GB/T197-2003 普通螺紋公差》第8條：完整的螺紋標記由螺紋特征代號、尺寸代號、公差帶代號及其他有必要進一步說明的個別信息組成。普通螺紋特征代號用字母“M”表示，單線螺紋的尺寸代號為“公稱直徑×螺距”，公稱直徑和螺距數值單位為毫米，對粗牙螺紋可以省略標準其螺距項。公制螺紋為圓柱螺紋，螺紋角為60度，可分粗牙及細牙兩種，牙頂為平面，易于加工，牙底則為圓弧形，以增加螺紋強度。表示如M20×1.5。(M：代號；20：公稱直徑；1.5：螺距)。并且根據GB/T193-2003的第1條：本標準適用于一般用途的機械緊固螺紋聯接，其螺紋本身不具有密封功能。
1/2"NPT 美標圓錐螺紋
NPT是National(American)Pipe Thread的縮寫，屬于美國國家管螺紋標準，標準螺紋是圓錐螺紋，螺紋角為60度，螺距以每英寸有幾牙表示，主要用于北美地區，中國國家標準認證可對照查閱GB/T12716-2011。1/2"NPT 所表達的意思：1/2"錐管螺紋，每英寸14牙(標準螺距可在標記中省略)；錐度是1:16，斜角是1°47′24″。具有螺距小，升角小，自鎖性能佳、連接牢固、密封性好等優點。
總的來說，若是兩個M20×1.5和1/2"NPT螺紋管件放在一起是可以快速辨別。

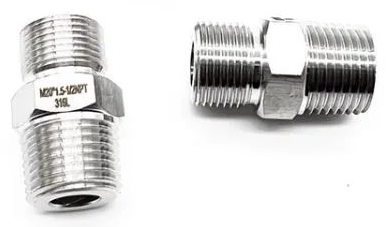

上圖為M20×1.5——1/2"NPT轉接頭，您看出什么區別了嗎？M20×1.5是圓柱螺紋，直螺紋，螺紋部分看起來是圓柱體，最大外徑等于20mm；1/2"NPT 是圓錐螺紋，錐螺紋，螺紋部分看起來是圓錐形，最大外徑大于20mm。
