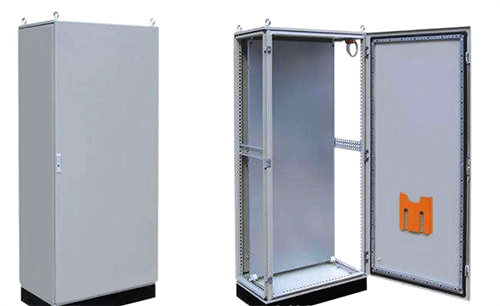

儀表柜(盤)與包括盤面上的二次儀表、現場的一次儀表、調節器、執行器及熱工試驗的各種儀器儀表、電器元件及盤內接線、接管等構成控制系統裝置或稱成套總成，被廣泛應用于核電、石化、化工、輕工等工業生產過程控制系統中，組成各種規模的控制室。
儀表柜(盤)按照結構形式，有屏式儀表盤、框架式儀表盤、柜式儀表盤三大類。此外還有通道式儀表盤、控制臺、控制柜、儀表箱及馬賽克模擬儀表盤等，形式規格多樣，盤柜表面可噴漆或噴塑。用戶根據自身的需要選擇儀表盤。
昌暉儀表在本文分享符合相關設計標準的儀表柜(盤)制造、盤內端子和接線、端子和接線接地、銘牌和標簽的通用技術要求，供儀表工和儀表柜(盤)制造商參考借鑒。
1、儀表柜(盤)制造
①所有安裝于室內的儀表柜(盤)采用冷軋鋼板制作。儀表柜(盤)成品的表面應光滑、平整。
②儀表柜(盤)內結構部件均應噴塑或鍍鋅，盤內外表面應噴塑，儀表柜(盤)框架顏色推薦采用主流標準顏色、面板和內部結構件顏色推薦采用主流標準顏色。
③所有儀表柜(盤)應配有可拆卸的吊環螺栓以便于吊裝，吊環螺栓固定在控制盤的頂部。
④儀表柜(盤)應有足夠的高度，便于安裝使用。單門機柜宜在左面安裝鉸鏈。
⑤所有柜門須帶鎖，鎖的型號應相同。所有柜門須能至少90°開啟。
⑥每個儀表柜(盤)的前后門須安裝適合放置A4文檔的文件袋，深度至少為40mm。
⑦每扇門應有通風孔和過濾網固定裝置。
2、端子和接線
儀表柜(盤)內部電纜應采用PVC絕緣導線。導線規格應符合電氣專業有關規定，并應符合設計文件和詢購文件的要求。
①儀表柜(盤)配線絕緣層的顏色一般規定如下：
◆相線：棕色
◆中線：藍色
◆安全地：綠色/黃色
◆儀表地：黃色/黑色
◆直流正極：紅色
◆直流負極：黑色
◆本安信號：藍色
考慮到控制柜內5V以及24V的直流電源并存，因此控制柜內直流電壓配線絕緣層的顏色規定如下：
◆直流5V正極：黃色
◆直流24V正極：綠色
◆直流負極：藍色
②所有接線端子、接線端子組需分別標識。標識可采用打印的標記號。標識為白底黑字。
③絞合線的端頭應采用壓接式接線端頭。
④在并聯接線時，可把需并聯的線絞合在一起，或采用端子。
⑤連接線需采用恰當尺寸的套標(號碼管)在卷邊前進行標識。 標記為白底黑字。
⑥每根導線的兩端須進行起點/終點標識。所有文字或編號將采用從左往右閱讀方式。
⑦在導線垂直敷設時，文字或編號將采用從下往上閱讀方式。
⑧接線、跨接線和電源分配線通過塑料線槽在盤內進行整潔、美觀的排列。整個線槽須采用螺栓、螺母安全地固定在盤內的結構上。線槽用于進入盤內的電纜或電纜束。為便于必要時的移動，線槽封蓋的長度不要超過1m。
⑨線槽內的導線和電纜須沿著敷設路線進行固定。最終盤柜線槽內的電纜填充量不能超過75%。
3、端子和接線接地
所有儀表柜(盤)應配備儀表工作接地和安全保護接地排。這些接地應在機柜的底部。
4、銘牌和標簽
①所有儀表柜(盤)的前后須裝配銘牌。銘牌須顯示盤的識別號和用途。
②所有銘牌推薦采用塑料薄片制成，并用不銹鋼螺絲固定。要求文字信息為白底黑字。
