先進技術在當今的供水和污水處理行業中發揮的重要作用廣為人知。正確選擇和實施監控和數據采集系統的組件，對于確保設施運行的連續性和成功至關重要。
自動化基礎設施的過時，技術生命周期的縮短，網絡安全威脅的普遍存在，以及新一代用戶對智能技術的需求激增，不斷迫使現有SCADA系統實施變革，這是公共和私營部門SCADA總體規劃的共同驅動力。
SCADA總體規劃通常由工廠流程、終端用戶的特定需求、預算限制、新的顛覆性技術范式的提升以及一些意想不到的挑戰(例如當前的新冠疫情)等決定，這需要更多無人監督的智能控制和安全的遠程訪問。
SCADA總體規劃是什么？
SCADA總體規劃是一套系統的建議、工程文件和指南，為與SCADA和自動化資產相關的資本支出項目制定設計框架和路線圖，以便在指定期限內執行該項目。
在很多情況下，SCADA總體規劃是由傳統SCADA基礎設施的限制和缺陷或為現有SCADA系統的最終生命周期結束做準備的必要性所驅動的。在其它情況下，SCADA總體規劃屬于資本投資改善項目的范疇，可能由以下因素觸發：
◆顯著影響現有基礎設施的工廠擴建。
◆由于過時、支持問題或技術變化，需要提高可靠性。
◆需要大量投資的合規項目或監管要求。
◆網絡安全風險增加。
必須通過硬件和軟件標準化來降低運營費用。
◆許多項目長期使用不同的硬件和軟件。
首批有據可查的SCADA總體規劃之一是由美國費城水務局于1975年開發的。它包括一系列可行性研究，并制定了一個5年計劃來實施水處理和分配的現代自動化系統，以確保以最低成本獲得最高質量的水。

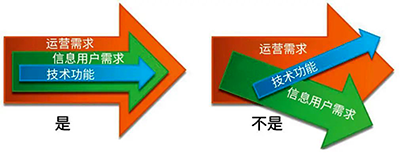

圖1 該圖顯示了“最適合”解決方案的組成。
目標和項目規劃
美國水行業協會公用設施管理手冊建議，應制定SCADA總體規劃以實現以下目標：建立并記錄有效運營控制的愿景、戰略和目標；確定業務、運營和技術需求并確定其優先級；建立一個協調的、優先的計劃，以實現運營目標；定義短期和長期項目，包括成本、資源和進度；定義政策、程序、組織、技術和變更管理；以及在利益相關方和執行發起人之間建立認同。
實現這些目標的主要因素是理解客戶的需求，確保從項目初始階段，就清楚地了解利益相關方對SCADA系統的期望。總體目標是將流程、運營和業務需求與技術能力結合起來，以開發所謂的“最適合”的解決方案，實現利益相關者之間的共同愿景，從而開發出一個具有可持續框架的可擴展系統計劃，為所有用戶提供一套全面的服務。
每個項目的規模取決于幾個因素，包括過程要求、可施工因素、預算、資源、運營、業務影響和項目范圍。有效的SCADA總體規劃評估項目需要預估進度以滿足預期結果。
長期項目一般來講比較復雜, 投資比較大。長期項目通常追求多個獨立的目標。許多長期項目解決日益增長的水處理需求，這會進一步轉化為需要改進自動化系統。改進領域包括數據共享、通信、硬件和軟件標準以及網絡安全。成功的SCADA總體規劃 應優先考慮長期項目，并將其分解為短期項目，以便于可管理。
短期項目通常側重于需要較少預算和時間來完成的特定目標。例外情況可能是需要立即關注的計劃外事件，如災難恢復或補救工作。在大多數情況下，短期項目意味著對SCADA基礎設施的變更，對當前的運行影響最小。短期項目的一部分可能包括影響長期目標的關鍵服務或設備，如要求專門的供應商包或改進網絡或網絡安全基礎設施。
試點或試驗項目是指在將大量資源投入到全廠實施之前，先實施一個小規模的應用，以證明想法的可行性，同時管理風險并識別不足之處。試點或試驗項目可以確認擬議概念的可行性和可擴展性，允許最終用戶規劃安全預防措施、方法和資源分配，以在全面實施過程中降低風險。
人為因素、標準化與生命周期
SCADA運行人員、主管和技術維護支持人員是SCADA系統的主要利益相關方，他們的滿意度是衡量SCADA實施成功與否的有效途徑之一。評估當前技術的準備情況、技術接受情況、必要性、預期以及運維人員的工作條件，并清楚了解OT支持單元的維護和知識管理工具，是任何SCADA規劃的關鍵需求。
理想的SCADA總體規劃應提供一個項目策略，允許通過標準化SCADA系統通用元素(如控制面板、HMI軟件和PLC及其應用)來復制擬議的解決方案。標準化目標可能會有所不同，最常見的理由是節約成本、提高安全性和維護或縮短學習曲線。根據Carl F.Cargill的模型，標準化模型工作通常分為5個階段：
1、預先概念化
團隊必須評估哪些部件、行業標準、最佳實踐或供應商解決方案，可以實施標準化評估。重要的是要考慮利弊，并獲得利益相關方的共識，決定保留或放棄每一個想法。
2、概念化
確認想法是否能夠標準化，定義如何實施，評估成本和維護。
3、討論
標準化模型必須根據風險和對流程、運營和業務的影響進行評估，包括對未來變更的靈活性水平。
4、制定
標準化過程的最后階段，包括制定SCADA總體規劃構建階段使用的規范，測試方法和指標，以評估按照規定標準交付的產品。
5、實施
確保最終系統的驗證符合規定的驗收標準至關重要。由于許多不可預見的原因，標準可能成功也可能失敗。標準的成功與否沒有確切的參數；然而，標準化失敗的一些常見原因，可以追溯到討論階段缺乏共識或定義/ 規范不充分。
SCADA總體規劃的目標之一是實現投資生命周期最大化的解決方案。SCADA系統的主要組件可以按以下階段分類：
1、導入或開發階段
制造商提供的新產品可能向后兼容，也可能不兼容，或者可能包括反映市場趨勢的硬件、固件或增強功能的更新。因此，新產品可能需要在輔助工具或培訓方面進行投資。需要根據附加值和供應商支持能力，針對早期識別的相關風險，對入門階段的產品進行評估。
2、活躍銷售或成長階段
技術已被接受并廣為人知。可以從當前用戶或出版物獲得關于產品性能的有用反饋。制造商支持對產品進行投資，提供一致的更新和補丁。SCADA總體規劃團隊必須注意每個SCADA組件的壽命與平均壽命周期的關系。PLC的生命周期通常為10至15年；然而，服務器硬件和操作系統可能需要5年的擴展支持，而操作系統可能還可以延長最多5年。
3、售后支持
這是購買硬件之后的階段。有時，供應商決定停止產品開發，以支持版本更新，而其可能需要對硬件或軟件進行完全更改。這期間仍可能提供關鍵更新或備件，以解決安全補丁等嚴重問題。SCADA總體規劃 必須包括清晰的策略，來更換處于該生命周期階段的SCADA 組件。
4、過時或衰退階段
制造商不再為SCADA組件提供支持或維護。在這種情況下，客戶需要在沒有保障的情況下使用二級市場，或者依賴其庫存和員工知識管理。
制定SCADA總體規劃的4個方法
通常情況下，SCADA總體規劃由工程公司采用多種方法完成，但項目的重點將取決于客戶的特殊需求，以及工程公司的核心能力和經驗。最常見的方法有：
1、基于風險和以可靠性為中心的方法
該方法脫胎于制藥和石油天然氣等行業，其目標是通過分類和識別可能影響監控能力的潛在風險，來避免不可接受的風險。進行以可靠性為中心的分析，以評估提議的或現有的設計解決方案是否足以滿足工藝要求，通常需要估計每種故障模式的故障間平均間隔時間，以確定控制措施是否可接受，SCADA設計中以可靠性為中心的方法，將冗余和避免共因故障點作為設計標準。
在供水/廢水處理行業，基于風險和以可靠性為中心的方法，對于服務于大量人口(太大而不能出問題)或?qū)οM者、運營商和社區具有潛在危險的流程的系統至關重要。供水和廢水處理系統通常都包括一個集中式SCADA系統，其中包含用于收集和分發的遠程站點。
2、差距分析方法
該方法將SCADA系統的當前性能，與指定或期望的性能水平進行比較。典型的差距評估，可能包括評估當前的系統，直至自動化、警報管理、故障率、過時和態勢感知的原始設計。
SCADA總體規劃中包含的最新評估之一是網絡安全差距分析，用于評估整個自動化系統當前和理想信息安全狀態之間的差異。作為SCADA總體規劃 一部分的網絡安全評估至少應包括以下內容：
◆硬件、軟件、許可證和用戶訪問的清單。
◆評估策略和程序。
◆識別閾值、風險和脆弱性。
◆漏洞優先級報告。
3、技術升級和及標準化方法
SCADA總體規劃最常見的驅動因素是硬件和軟件過時、缺乏供應商支持以及對統一技術的期望。SCADA總體規劃將重點放在提出由市場研究、替代分析、OT支持能力評估、資本支出和運營支出分析支持的解決方案，以提供一系列建議，概述SCADA 系統升級或更換的路線圖。這項工程通常通過一套概述SCADA總體規劃 設計標準的儀表和控制文件來完成(見圖2)。

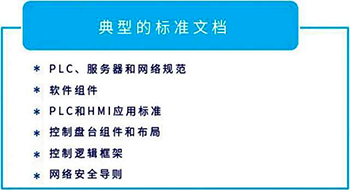

圖2 在本例中，概述SCADA總體規劃設計標準的典型標準文件。
基于研討會的總體規劃方法：該方法旨在通過一系列精心策劃的研討會， 確定SCADA系統的基線狀態條件和問題，重點關注SCADA系統評估和客戶觀點。這種方法專注于深入識別已知和未知問題，以開發最合適的解決方案，優先考慮并在股東的共同愿景中達成共識。最合適的解決方案是具有可持續框架的可擴展計劃，該框架使人員、流程和技術保持一致。
SCADA總體規劃框架
一個好的SCADA總體規劃必須有一組有序的任務，明確定義按順序和邏輯順序執行的目標，其中每個步驟都為下一個任務提供輸入(見圖3)。

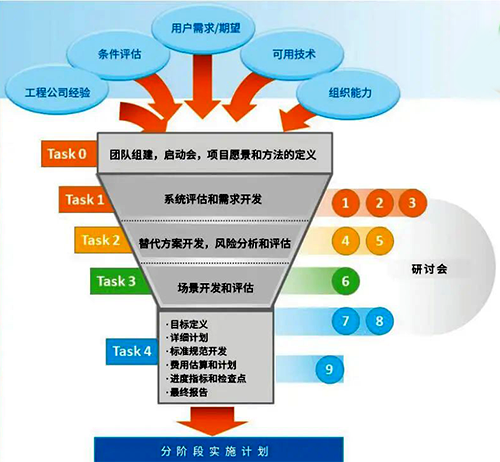

圖3 在該SCADA總體規劃框架中，“最適合”的解決方案是一個可擴展的總體規劃，具有協調人員、流程和技術的可持續框架。
1、團隊組建
SCADA總體規劃的成功，在很大程度上取決于利益相關方的參與，因為運營人員、主管和維護人員通常知道哪些流程、業務和運營事項能為整個SCADA總體規劃 增加價值。SCADA總體規劃的成功很大程度上依賴于利益相關者的參與，因為操作員、主管和維護人員通常了解為整個SCADA總體規劃增加價值的流程、業務和運營事項。組建一個在流程、業務和技術方面具有經驗和知識的團隊是作為項目成功里程碑需要完成的第一項任務。團隊確定后，將召開一系列研討會和小組會議，給出任務和責任的明確定義，以便讓信息量和設計過程在整個SCADA總體規劃中層層遞進(見圖4)。

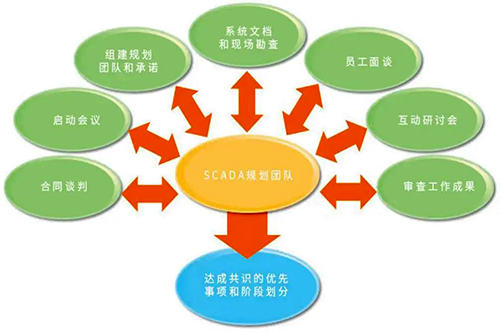

圖4 該圖顯示了SCADA總體規劃團隊案例。
2、系統評估和需求開發
該步驟包括收集相關信息， 以了解當前的自動化系統、SCADA生命周期狀態和相關問題。它需要與員工面談并召開研討會，并對系統文件進行全面修訂，這可以通過三項主要任務來完成：
◆定義團隊角色和與客戶的接口，從每個利益相關方的角度收集已知問題。
◆記錄現有架構、流程圖、硬件和軟件、典型面板圖紙、網絡安全政策等。總體范圍是強調支持更換或升級設計標準的要素。
◆了解組織支持當前系統的能力。
在該階段結束時，團隊必須能夠列出組織需求，并獲取一組解決方案，這些解決方案可以在運營、維護、工程、支持和網絡安全等多個領域進行評估。
3、替代方案開發、風險分析和評估
在這個階段，團隊的重點是對可能的自動化技術和SCADA架構進行壓縮性修訂，以滿足流程和業務需求。團隊必須對每個解決方案進行系統評估、備選方案分析和風險評估。供應商演示和技術研討會，是該階段不可分割的一部分；其目的是讓決策者了解一系列可行的技術解決方案，以最大限度地延長系統生命周期(見圖5)。

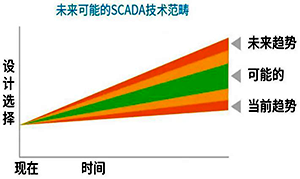

圖5 該圖說明了SCADA總體規劃技術趨勢討論的場景。
4、場景開發和解決方案評估
此階段旨在通過有據可查的評估，制定一系列包含硬件、軟件和可施工性方法的備選方案列表。團隊必須提供減少范圍的供應商選項或解決方案來解決系統需求，包括資本支出、運營支出以及組織差距和挑戰。
場景評估必須制定一個評估矩陣，描述提議的架構、供應商解決方案、網絡安全方法、災難恢復、數據流(從報警和事件管理到業務集成)、內部或供應商支持要求以及維護和開發所需的技能水平。
5、目標定義、詳細計劃、成本估算、檢查點和最終報告
SCADA總體規劃的最后階段包括推薦備選方案的文檔開發，以及滿足客戶需求所需的硬件、軟件和應用功能的詳細定義。文件必須強調可靠性、預期壽命周期、知識管理、升級、集成和擴展能力。詳細的計劃必須包括設計和施工過程及進度，以及區分硬件和軟件成本與開發成本的完整成本估算。SCADA總體規劃必須包括所有SCADA組件和開發規范，包括標準化面板、PLC硬件和HMI應用的文件。
雖然對于成功開發SCADA總體規劃所需的流程沒有共識，但許多咨詢公司都遵循類似的方法，首先明確了解客戶的需求，然后在與利益相關方密切互動的指導下，對當前系統進行全面評估。因此，真正了解企業當下運營情況以及最新軟、硬件技術的經驗豐富的工程師對項目的推進非常重要。
最終，一個適合的SCADA總體規劃解決方案將被交付，它側重于系統和組織需求，對趨勢、市場成熟度和潛在的改進機會有一個全面的理解，能夠最大限度地提高投資的生命周期，并確定可持續的維護和擴展方法。
作者：Giselle Villar,CDM Smith
