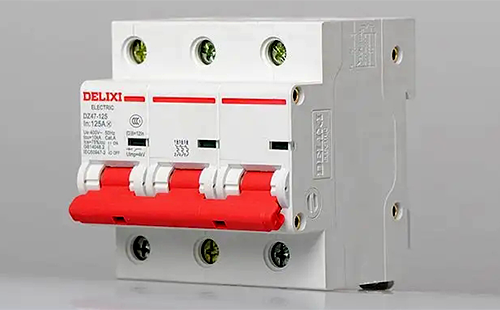

今天這篇文章電力儀表淺談一下小型斷路器，小型斷路器也叫微型斷路器或者由于內部滅弧介質為空氣，也俗稱空氣開關。
斷路器家族產品種類繁多，小型斷路器與之對應的有框架斷路器，一般安裝在總配電箱稱為一級配電；塑殼斷路器，一般裝用分配電柜稱為二級配電。小型斷路器的應用非常廣泛，它通常裝在配電柜或開關箱用于三級配電。需要注意的是小型斷路器可以控制電源的主回路，也可以用于控制二次回路的通斷，方便我們控制和維修。
什么是斷路器
1、接通、承載和分斷正常電路條件下的電流，能夠帶電開合閘。
2、也能在故障電路(例如短路、過載)的情況下自動分斷故障電流的一種機械開關。具有電路保護功能。
接著來看到微型斷路器的文字符號為F和微型斷路器圖形符號可參閱《電氣圖形符號和電氣文字符號大全》，認識它們可以幫助我們快速看懂電氣圖紙。

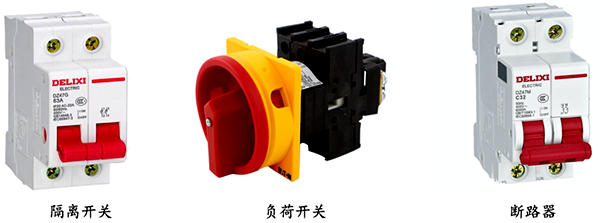

需要注意的是與微型斷路器外觀和使用相似的有隔離開關，和負荷隔離開關。它們和斷路器不同分別是：
①隔離開關不能帶電開合閘，沒有保護功能，類似于刀閘開關。
②負荷隔離開關能夠帶電開合閘，沒有保護功能。
③斷路器既能帶電開合閘，也有保護功能。雖然他們都能隔離電源，實際工作中要注意他們的功能和使用有所不同。
微型斷路器的工作原理
我們拆開一個1P的開關，大家可以看到斷路器的內部結構，從上往下大家看到接線端子，雙金屬片及內部軟銅線，熱脫扣拉桿，動觸頭，靜觸頭，電磁脫扣器，手柄，頂桿，滅弧室。
正常工作時隨著動靜觸頭的結合，電流從上接線端子，由與雙金屬貼近軟銅線連接到動觸頭，靜觸頭，電磁脫扣器在到下端接線端子到用電器。
當短路時，大電流通過電磁脫扣器產生的磁力吸引頂桿，脫扣器頂動操作機構動作，開關瞬時跳閘。
當過載時，電流變大，隨著時間增加發熱量加劇，雙金屬片受熱變形到一定程度推動機構動作。
微型斷路器外觀及參數含義
在使用斷路器之前需要了解斷路器銘牌上面重要參數的含義，才能正確的選擇合適的斷路器。

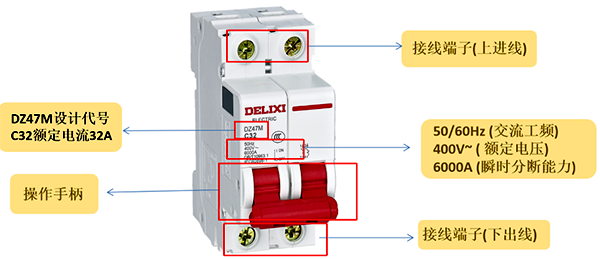

昌暉儀表以2P的開關為例對著實物從上往下給大家介紹一下斷路器的參數說明，最上面是接線端子也叫上進線，DZ47M是設計代號，C32中C表示斷路器脫扣類型曲線為C型，32表示斷路器的額定電流，表示超過32A就會跳閘。
50hz是表示工頻交流電。400V表示額定電壓為400V，6000A表示斷路器瞬時的分斷能力。紅色的是操作手柄，往上扳是打開合閘。現在是分閘的狀態。最下面也是接線端子也叫下出線。
微型斷路器的分類

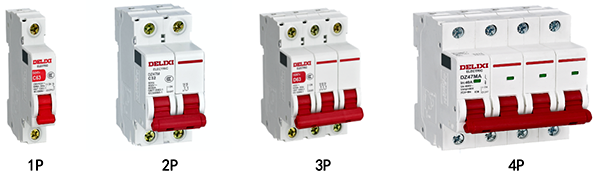

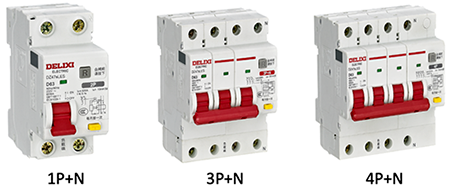

按極數分：有1P也叫單P、1P+N、2P、3P+N、3P和4P、4P+N。極數指的是斷路器分斷的路數。需要注意的是1P+N，3P+N、4P+N是漏電保護斷路器俗稱漏保特有的規格。有N表示需要接零線并且不受開關控制一直接通狀態。

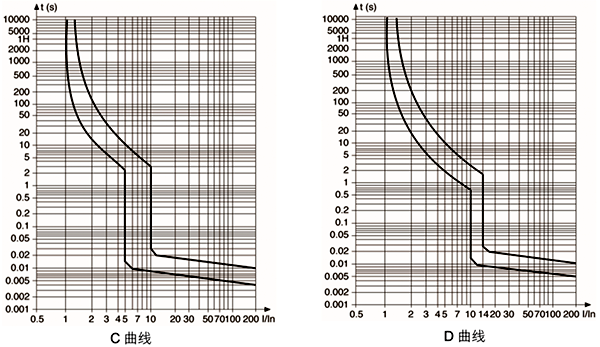

按斷路器脫扣曲線類型分：A、B、C、D、K型，目前市面上使用最多的是C型和D型。我們看到C型曲線和D型曲線，橫坐標為額定電流的倍數，縱坐標為脫扣時間。為什么有兩根曲線是由于斷路器安裝環境和溫度不同存在誤差，大家可以看到兩條曲線把圖形分為3部分，兩個曲線中間位置中間表示延時脫扣區域也叫誤差帶。最左邊表示不會跳閘的區域，最右邊表示必須脫扣。C型曲線范圍在5-10額定電流時容易由于電流反時限而跳閘。D型曲線范圍在10-14倍額定電流容易由于電流反時限而跳閘。
C型斷路器：脫扣電流范圍 5In-10In，適用于常規大電流電器設備、照明燈等家庭常規用電。
D型斷路器：脫扣電流范圍 10In-14In，適用于產生沖擊性電流設備。比如電動機、變壓器等高感性負載。
注意的是使用時需要根據負載類型選擇適合的斷路器，如果脫扣類型沒有選擇正確容易造成斷路器跳閘。
