1、產品外形

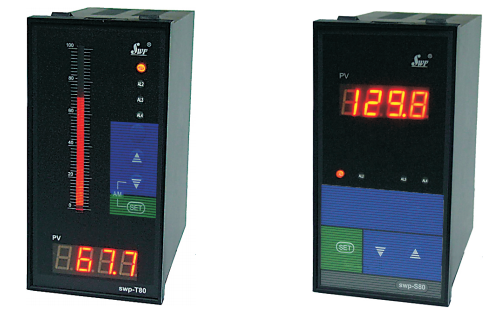

SWP-T803-02-12-HL-P的產品名稱是光柱顯示控制儀，測量值為數碼+單光柱顯示，面板右下角有“SWP-T80”字樣；SWP-S803-02-12-HL-P的產品名稱是顯示控制儀，測量值為數碼顯示，面板右下角有“SWP-C80”字樣；兩者都是80×160mm外形豎式儀表，開孔尺寸均為76×152mm。大家很容易從外觀區分兩者。
2、接線端子及接線圖

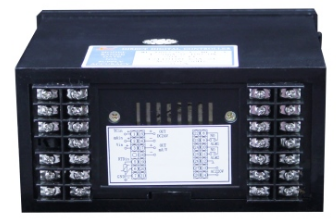

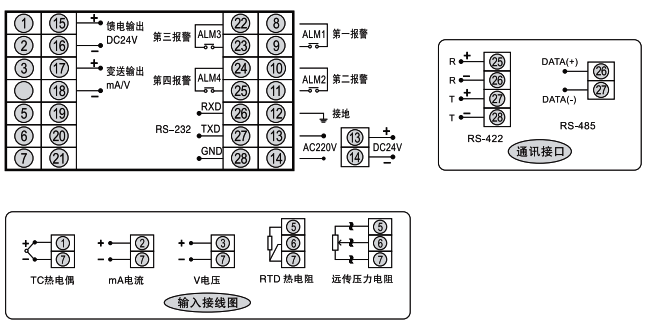

SWP-T803-02-12-HL-P和SWP-S803-02-12-HL-P的接線端子和接線圖完全相同。
3、基本功能
SWP-T803-02-12-HL-P和SWP-S803-02-12-HL-P的儀表功能完全相同，具體為：
①1路17種可切換信號輸入，量程可設置；
②1路4-20mA變送輸出；
③2路報警輸出，上下限報警可組態；
④1路DC24V饋電輸出，可以給現場二線制變送器提供電源；
⑤儀表電源電壓為AC220V。
4、儀表參數
大家查閱SWP-T803說明書和SWP-S803說明書不難發現，兩者使用的是同一本說明書。使用者對比兩者二級參數設置界面會發現SWP-T803-02-12-HL-P儀表多兩個參數：
①PVL光柱顯示下限
②PVH光柱顯示上限
使用者通過設置PVL和PVH參數(需要：PVL光柱顯示下限=SLL測量量程下限，PVH光柱顯示上限=SLH測量量程上限)，則光柱可以顯示測量值對應測量量程的百分比。
5、參數設置及接線
比如選用SWP-T803-02-12-HL-P顯示水位，現場水位使用量程為0-5m的(二線制)投入式液位變送器，要求水位高于4.8m上限報警，水位低于0.5m下限報警。下面分別介紹儀表與變送器接線及儀表內部參數設置。
①儀表與投入式液位變送器接線
a、儀表電源接線：AC220V電源的火線和零點接儀表端子13和14；
b、儀表輸入信號接線：因現場儀表為兩線制變送器，需要用到儀表所帶饋電，具體接線為：變送器輸出+接儀表饋電DC24V+，變送器輸出-接儀表端子2，短接儀表端子16和7；
c、儀表報警輸出接線：報警輸出1接儀表端子8和9(ALM1報警，常開觸點)；報警輸出2接儀表端子10和11(ALM1報警，常開觸點)；
d、儀表變送輸出接線：儀表端子17為變送輸出4-20mA+，儀表端子18為變送輸出4-20mA-。
②儀表參數設置
儀表功能組態需要先設置儀表二級參數，再設置儀表一級參數。具體操作過程請參閱《SWP-LED顯示控制儀說明書》
二級參數：SL0=12；SL1=2；SL2=2；SL3=1；OUL=0.00；OUH=5.00；PVL=0.00；PVH=5.00；SLL=0.00；SLH=5.00；其余參數保持出廠預設值不變。
一級參數：AL1=4.80；AL2=0.50；AH1=0.1；AH2=0.1
通過以上對比，大家很容易得到結論：測量水位選SWP-T803-02-12-HL-P和SWP-S803-02-12-HL-P都能實現相同功能，區別在于光柱顯示控制儀多一個測量值的模擬光柱指示，同時光柱顯示控制儀比顯示控制儀價格更高。
