儀表安裝時鍍鋅穿線管和儀表之間是否必須用撓性管連接呢。偶爾遇到檢查時，如沒有用撓性管，還作為問題。其實各種規范也很明確，鍍鋅穿線管和儀表之間是否安裝撓性管都可以，沒有強制性要求。

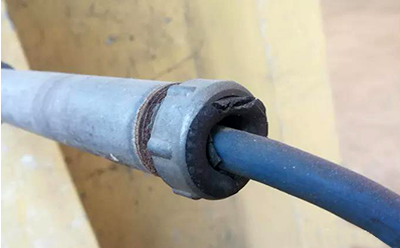

《石油化工儀表工程施工技術規程》SH/T3521-2013第8.4.7條：保護管與就地儀表盤、儀表箱、接線箱、穿線盒等部件連接時，應有密封措施，并將管固定牢固。保護管管口應低于儀表設備進線口約250mm ，與檢測元件或就地儀表之間宜采用撓性管連接，當不采用撓性管連接時，管末端應加工成喇叭口或帶護線帽。這句話也就是說，用不用撓性管都可以，如果不用撓性管，要保護電纜不被鍍鋅管口劃傷。

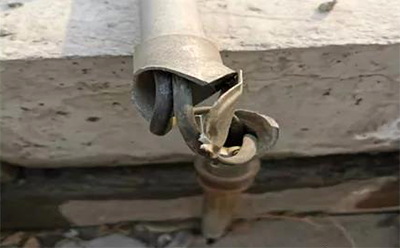

一般在鍍鋅管口安裝“護口”保護電纜，這個護口和電纜之間沒有密封，僅僅保護電纜不被劃傷。如電纜穿線管中有雨水，還可以排水作用，一舉兩得。說到這里補充一句，現場電纜穿線管斷裂破損等，只能算作“低老壞”，絕對不能以不防爆論處，否則就鬧笑話了。
《自動化儀表工程施工及質量驗收規范》GB50093-2013第7.4.8條：電纜導管與檢測元件或現場儀表之間，宜用撓性管連接，應設有防水彎。與現場儀表箱、接線箱、接線盒等連接時應密封，并應固定牢固。
條文解釋：7.4.8為了防止灰塵、水或其他液體進入檢測元件或現場儀表，可采用撓性管連接，有些工程也有電纜導管與檢測元件或現場儀表采用斷開連接，電纜進入檢測元件或現場儀表時采用密封件。
《儀表配管配線設計規范》HG/T20512-2014第8.1.12條：防爆現場儀表、接線箱、就地儀表盤(柜)的電纜進出口，應根據現行國家標準《爆炸危險環境電力裝置設計規范》GB50058采用相應的防爆級別的電纜密封接頭。
8.1.13 現場儀表、接線箱、就地儀表盤(柜)的電纜進出口外側電纜的保護，宜采用下列兩種方式：
1、連續式：電纜密封接頭撓性管與鍍鋅焊接鋼管連接。

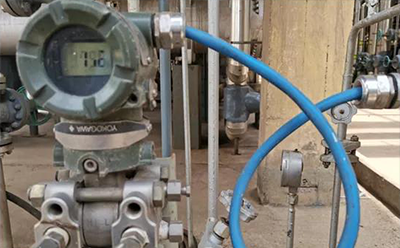

2、非連續式：電纜密封接頭加電纜橋架或電纜密封接頭加鍍鋅焊接鋼管。
從眾多規范可以看出，儀表安裝時鍍鋅穿線管和儀表之間并沒有強制要求使用撓性管。從實際使用來說，目前大部分都已經取消撓性管。
大部分儀表安裝時沒有使用撓性管的原因：
1、撓性管容易進水，只要有水進入撓性管，很難排出，所以使用撓性管時，規范一再強調儀表電纜穿線管排水口不能密封。
2、施工難度大，一般撓性管在施工時，在和儀表連接的防爆電纜密封接頭和電纜之間是否嚴密密封，很難檢查。安裝是“良心工程”，不是所有的施工單位責任心都強，如密封不好，則存在不防爆的風險。

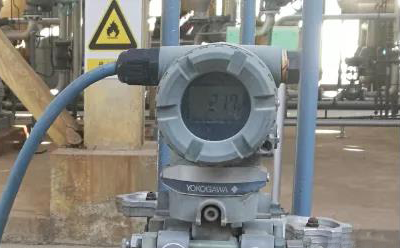

如果是本安型儀表，則現場儀表對防爆沒有要求，電纜進線口只要能防水防塵即可，甚至可以使用塑料密封接頭。

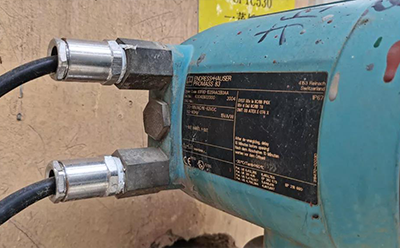

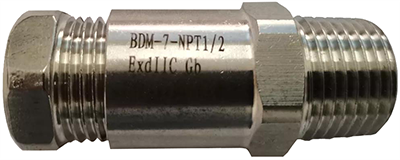

隔爆型儀表完全可以不用撓性管，儀表的防爆完全靠防爆密封接頭，防爆密封接頭和把儀表電纜緊密連接，嚴密封堵。即使使用撓性管，其防爆也是靠防爆電纜密封接頭。
只有SY/T4129-2014《輸油輸氣管道自動化儀表工程施工技術規范》第7.3.4條：當保護管內部敷設非鎧裝電纜、導線時，從儀表槽盒開始，應全程配鍍鋅管，與儀表和接線箱之間，應加防爆撓性軟管保護；當保護管內部敷設鎧裝電纜時，轉彎處保護管的彎曲半徑應大于10倍保護管直徑。
1.0.2 本規范適用于新建、改(擴)建輸油輸氣管道儀表工程施工。
總之，化工企業儀表安裝時鍍鋅穿線管和儀表之間并沒有強制要求使用撓性管，我到認為，沒有撓性管比有撓性管要更好，能避免儀表少進水，更能直觀的檢查防爆電纜密封接頭是否完好。
作者：何龍
