一般來說，我們常用的繼電器主要有中間繼電器、電壓繼電器、電流繼電器、時間繼電器和熱繼電器，在我們控制電路中用的繼電器大多數都是電磁式繼電器，所以電磁式繼電器廣泛的應用與低壓控制系統中，電子技術欄目對幾個常用的繼電器分別介紹一下。
繼電器是一種電控制器件，用于將某種電量如電壓、電流，或者非電量如溫度、壓力、時間、轉速等的變化量轉換成開關量，用以實現對電路的自動控制功能。繼電器是具有隔離功能的自動開關元件，廣泛應用于自動控制、機電一體化及電力電子設備中，是最重要的控制元件之一。
繼電器和接觸器的工作原理一樣，區別在于接觸器的主觸頭可以通過大電流，而繼電器的觸頭只能通過小電流，一般電流在5A以下，所以繼電器只能用于控制電路。
繼電器的種類很多，繼電器按輸入量分類，可以分為電壓繼電器、電流繼電器、時間繼電器、速度繼電器、壓力繼電器等；按工作原理可以分為電磁式、感應式、電動式、電子式等；按用途可以分為控制繼電器、保護繼電器等。

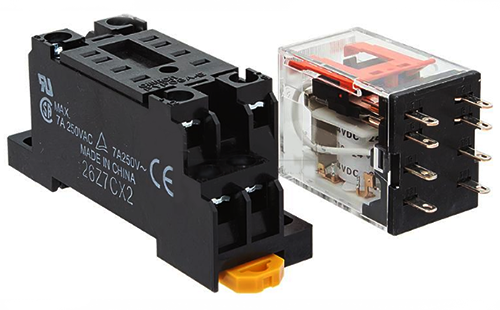

1、中間繼電器
中間繼電器是最常用的繼電器之一，它的結構和接觸器基本相同，中間繼電器在當負載容量比較小時可以代替小型接觸器，還可以用于擴展接點的容量和數量，還被用于在控制電路中傳遞中間信號，中間繼電器的作用是小電流控制大電流，或者說是弱電控制強電。
中間繼電器實質上是一種電壓繼電器，它是根據輸入電壓的有或無而動作的，一般觸點對數多，觸點容量額定電流為5A-10A左右。
中間繼電器體積小，動作靈敏度高，一般不用于直接控制電路的負荷，但當電路的負荷電流在5A-10A以下時，也可代替接觸器起控制負荷的作用。中間繼電器的觸點較多，有8腳的、11腳的、14腳的繼電器，不同腳數其實也就是分為二開二閉、三開三閉、四開四閉的類型，具體可以看產品上的引腳示意圖。

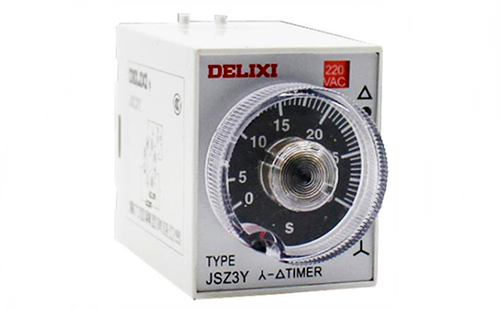

2、時間繼電器
時間繼電器是電氣控制系統中一個非常重要的元器件，在許多控制系統中，需要使用時間繼電器來實現延時控制，在電路中起到延時閉合或斷開的作用。
時間繼電器是一種利用電磁原理或機械動作原理來延遲觸頭閉合或分斷的自動控制電器，其特點是自吸引線圈得到信號起至觸頭動作中間有一段延時。
我們也可以說時間繼電器是一種使用在較低的電壓或較小電流的電路上，用來接通或切斷較高電壓、較大電流的電路的電氣元件。
時間繼電器一般用于以時間為函數的電動機起動過程控制。時間繼電器的種類很多，按其動作原理可分為電磁式、空氣阻尼式、電動式和電子式等；按延時方式可分為通電延時型和斷電延時型。
我們以通電延時型定時器來看一下，繼電器的管腳中有線圈、常開和常閉觸點，接通時根據產品上的管教標注說明進行即可，給繼電器工作線圈一個控制電流，繼電器就吸合，對應的觸點就接通或斷開。
3、電流繼電器
電流繼電器的輸入量是電流，它是根據輸入電流大小而動作的繼電器。電流繼電器的線圈串入電路中，以反映電路電流的變化，其線圈匝數少、導線粗、阻抗小。
電流繼電器可分為欠電流繼電器和過電流繼電器。欠電流繼電器用于欠電流保護或控制，電磁吸盤中的欠電流保護、繞線式異步電動機起動時電阻的切換控制等，過電流繼電器用于過電流保護或控制，如起重機電路中的過電流保護。
4、電壓繼電器
電壓繼電器的輸入量是電路的電壓大小，其根據輸入電壓大小而動作。與電流繼電器類似，電壓繼電器也分為欠電壓繼電器和過電壓繼電器兩種。
電壓繼電器工作時并聯在電路中，因此線圈匝數多、導線細、阻抗大，反映電路中電壓的變化，用于電路的電壓保護。電壓繼電器常用在電力系統繼電保護中，在低壓控制電路中使用較少。
以上就是大家常用的繼電器的介紹，你掌握了嗎？
