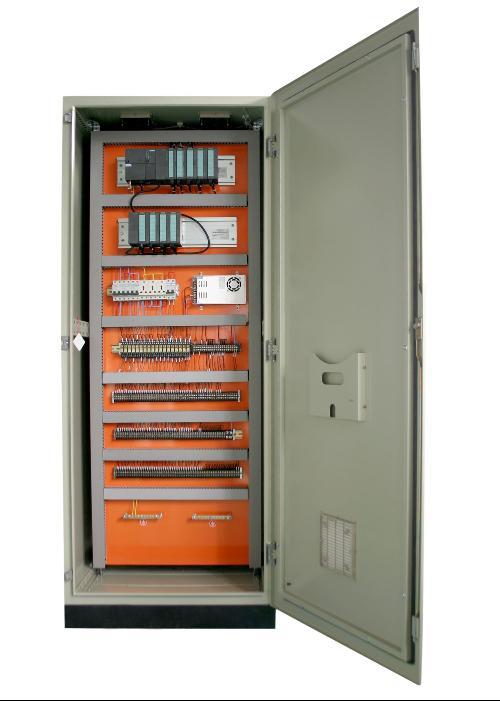

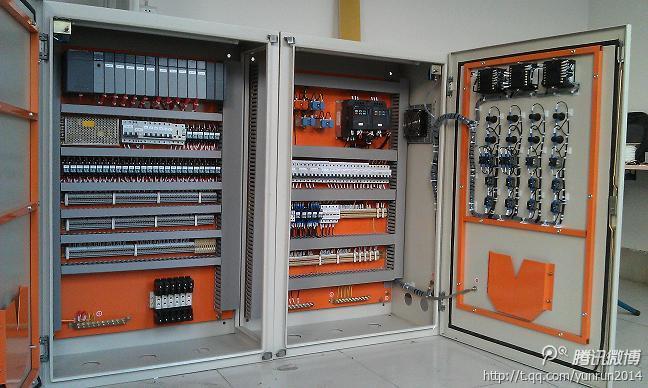

PLC控制柜一般由這些部分組成
1、PLC柜體
做工精細的PLC柜體是整套PLC控制系統的外部形象，既要經濟實惠，又要高端大氣上檔次，更要兼顧防水、防塵、結構合理便于元件安裝的要求。昌暉儀表制造有限公司向各行業提供仿威圖機柜，這是PLC控制柜體首選，也是最經濟的昆明PLC控制柜和云南PLC控制柜。
2、空氣開關
（1）AC220V總電源開關，這是每臺PLC控制柜必備的。如外部?jī)x表、用電設備電源需要從PLC柜送出，則每個回路應單路配置1個電源開關。
（2）DC24V電源總開關，這是每臺PLC控制柜必備的。如外部?jī)x表、用電設備電源需要從PLC柜送出，則每個回路應單路配置1個電源開關。
（3）動力電源總開關，如果PLC控制柜內還安裝有接觸器、變頻器等設備，這個開關是必須的。
3、匯線槽
匯線槽用于PLC柜內布線用，匯線槽規格大小由柜內線纜數量決定。
4、DC24V開關電源
大部分PLC自帶DC24V電源，如果需要DC24V電源回路較多，則必須單獨配置輸入AC220V/輸出DC24V優質開關電源模塊
5、可編程序控制器（PLC）
可編程序控制器PLC品牌通常根據工程需要選擇，性能穩定、運行可靠、高性價比、簡潔實用和、便于擴展和兼容性強是選擇PLC的基本要素。如果工程比較大或重要場合還需要考慮PLC冗余（也就是兩套交替使用）。
6、中間繼電器
PLC控制柜內可編程序控制器DO輸出原則上不直接入外部控制回路，應由高性能中間繼電器（如歐姆龍品牌，線圈電壓DC24V）中轉，有利于延長PLC DO輸出模塊使用壽命和安全性。中間繼電器觸點數量按需要選擇兩常開/兩常閉類型或四常開/四常閉類型中間繼電器。
7、接線端子
接線端子數量由輸入和輸出回路數量決定。
8、信號隔離器和配電器
現場兩線制變送器信號通過配電器轉換為4-20mA信號送入可編程序控制器AI輸入端；外部4-20mA、0-5V、0-20mA等各種信號通過通過信號隔離器轉換為4-20mA信號送入可編程序控制器AI輸入端。使用信號隔離器和配電器可以提高整個系統抗干擾能力和系統穩定性能。
9、安全柵
可編程序控制器AO輸出或DI輸出如需要送至危險區域，則應按要求選配相應安全柵。
10、其他設備
PLC柜內通常還會配置接觸器、按鈕、變頻器、交換機、人機界面觸摸屏等設備，視工程技術要求而定。
PLC控制柜可完成設備自動化和過程自動化控制，實現完美的網絡功能，性能穩定、可擴展、抗干擾強等特點，是現代工業的核心和靈魂。云南昌暉儀表制造有限公司可以根據用戶需求量身設計PLC控制系統，滿足用戶要求，并可搭配人機界面觸摸屏，達到輕松操作的目的。PLC系統可以根據用戶實際控制規摸大小，進行組合，既可以實現單柜自動控制，也可以實現多柜通過工業以太網或工業現場總線網絡組成DSC系統。PLC控制柜能適應各種大小規模的工業自動化控制場合。PLC控制系統廣泛應用在電力、冶金、化工、造紙、環保污水處理等行業中。
