關于安全柵選型要素、安全柵繼電器輸出和晶體管輸出、溫度安全柵精度換算、安全柵獨立供電/回路供電/輸出回路供電、安全柵使用注意事項等幾個熱門問題小編整理出來，希望能幫助大家對安全柵的理解和選型。
安全柵的五個選型要素

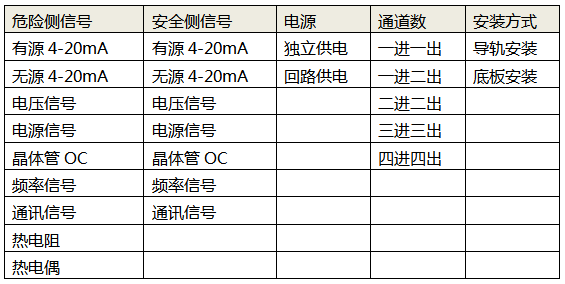

安全柵電氣參數需匹配現場儀表/控制室儀表/電源的接口信號，基本上我們可以通過危險側信號、安全側信號、電源、通道數、安裝方式這五個素完成基礎選型：
開關量輸入安全柵，選晶體管/電平輸出還是繼電器輸出？
開關頻率在10Hz以下的信號一般選繼電器輸出。典型的現場儀表包括：閥位開關、液位、物位開關、流量計低速單位脈沖(每立方一個脈沖)等；繼電器輸出的好處是無極性，可驅動電流大(最大2A)，安全柵為繼電器輸出的缺點是只適合于低速，不適合高速。
開關頻率在10Hz-50KHz的信號一般選晶體管/電平輸出。典型的現場儀表包括：轉速開關、編碼器、流量計高速瞬時量脈沖等；晶體管、電平輸出的優點是適合于高速信號，無機械壽命限制。安全柵為晶體管/電平輸出的缺點是有極性，可驅動電流小(小于40mA)。
溫度量輸入安全柵轉換精度怎么算？
舉例：熱電阻RTD輸入，量程范圍為0-100℃，量程相對誤差=(100℃-0℃)×0.1%=0.1℃＜0.2℃，因此轉換精度選量程絕對誤差0.2℃。
如何區別模擬量輸入安全柵獨立供電、回路供電、輸出回路供電？
獨立供電和回路供電一般指安全柵模塊的電源供電方式；輸出回路供電通常指信號回路是無源，需要外部供電。
獨立供電是指安全柵需要單獨24V電源供電；回路供電是指無需給安全柵單獨供電，電源和信號在同一個回路里。
需要注意的是：
1、回路供電輸出精度會低于獨立供電；
2、注意這個公式Uo=Ue-0.02×RL-Ud，要求Uo≥現場變送器最低工作電壓；
例如：安全柵的安全側供電電壓Ue=24V，現場二線制變送器負載電阻為300歐姆，安全柵的電壓跌落Ud=6V，那么Uo=24-0.02×300-6=12V。如果這個二線制變送器最低工作電壓為15V，則配電不夠，變送器無法正常工作。
此時，可通過以下方法解決問題：
◆減小Ud，選擇電壓跌落較小的安全柵；
◆減小RL，選擇負載電阻較小的變送器；
◆選擇工作電壓范圍更廣的變送器，使其在12V也能正常工作；
◆增大Ue，即增大安全柵的供電電壓(安全柵最大工作電壓35V)。

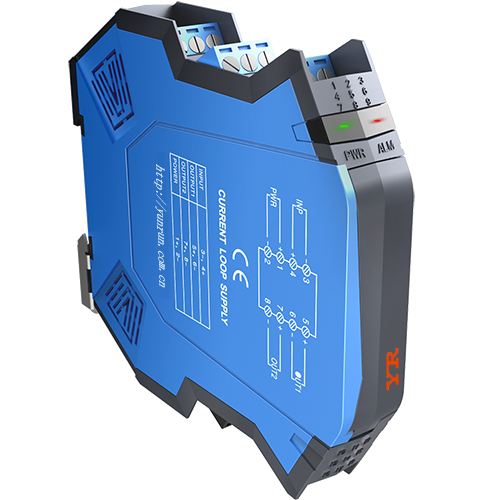

◆以昌暉儀表生產的安全柵為例：
為二進二出/模擬量輸出隔離式安全柵(回路供電)
輸出回路供電：輸出部分是“回路供電”的，即輸出為無源信號，需要PLC/DCS提供電源。
◆以昌暉儀表生產的安全柵為例：
為一進一出/模擬量輸入隔離式安全柵(輸出回路供電)
補充說明：
同昌暉常規安全柵輸出的是有源信號，適配PLC/DCS的IO端口不提供電源的情況。如PLC/DCS的IO端口提供電源，需要安全柵輸出無源4-20mA信號。
如何區別有源信號和無源信號？
首先要了解以下基礎概念：電流源(四線制變送器的輸出通常是電流源信號)，三線制變送器，二線制變送器。
1、電流型變送器將物理量轉換成標準4~20mA電流輸出，必然要有外電源為其供電：
2、四線制變送器：最典型的是變送器需要兩根電源線，加上兩根電流輸出線，總共要接4根線，稱之為四線制變送器。通常4線制變送器的輸出是電流源
3、三線制變送器：電流輸出可以與電源公用一根地線，可節省一根線，稱之為三線制變送器。
4、二線制變送器：4-20mA變送器兩線制的居多，4-20mA電流本身就可以為變送器供電。變送器在電路中相當于一個特殊的負載，兩線制即電源、負載串聯在一起，而現場變送器與控制室儀表之間的信號聯絡及供電僅用兩根電線。變送器的耗電電流在4-20mA之間根據傳感器輸出而變化。
這里推薦大家看看《無源信號、有源信號、無源接點和有源接點的區別》這篇文章。
◆以昌暉安全柵為例：(一進一出/模擬量輸入隔離式安全柵)
先來分清不同線制里的4-20mA信號采集回路和配電回路
二線制變送器：信號采集回路和配電回路共用一個回路()；
三線制變送器：配電回路()，信號采集回路()；
電流源(四線制變送器)：信號采集回路()；電源由其他電源設備提供；
擴展知識
◆有源信號，無源信號的定義(關注的永遠是信號采集回路是否需要外部供電)。
◆有源信號：在4-20mA信號回路中，信號發生端自身具有電壓驅動，無需其他電源設備給回路供電，則該4-20mA為有源信號。一般情況下，四線制變送器，三線制變送器為有源輸出。
◆無源信號：在4-20mA信號采集回路中，信號發生端自身不具有電壓驅動，需要其他電源設備給回路供電，則該4-20mA為無源信號。二線制變送器為無源輸出。
現場判斷是否需要供電的方法：斷開信號采集回路，在現場設備(變送器)端兩線上接電壓表，如果有電壓，則輸出的是有源信號，信號采集設備無需供電。如果沒有電壓，則輸出的是無源信號，需要信號采集設備供電。
使用安全柵的三個注意事項
1、安全柵安裝在安全區域；
2、安全柵只能與本安儀表(含簡單設備)相連構成本安系統，不能與其他防爆型式連接構成本安防爆系統；
3、安全柵不能與非本安儀表連接而達到提高該儀表防爆等級的目的。
《關于安全柵的幾個熱門問題》為安全柵專業技術人員編寫，信息如有錯誤歡迎指正。
