GB 50054-2011第6.2.4條規定“當短路保護電器為斷路器時，被保護線路末端的短路電流不應小于斷路器瞬時或短延時過電流脫扣器整定電流的1.3倍”，電力儀表在本文分享短路電流計算的不確定性和MCB、MCCB脫扣試驗的不同兩個方面吳斌自己的看法。
《低壓配電設計規范》GB 50054-2011第6.2.4條規定“當短路保護電器為斷路器時，被保護線路末端的短路電流不應小于斷路器瞬時或短延時過電流脫扣器整定電流的1.3倍”，這條要求就是我們熟悉的短路靈敏度校驗的規范依據。其條文解釋是這樣的“按照現行國家標準《低壓開關設備和控制設備 第2部分：斷路器》GB 14048.2 的規定，斷路器的制造誤差為±20%，再加上計算誤差、電網電壓偏差等因素，故規定被保護線路末端的短路電流不應小于低壓斷路器瞬時或短延時過電流脫扣器整定電流的1.3倍。”
從條文解釋可以看出，之所以將校驗的倍數規定為脫扣器整定電流的1.3倍，主要是為了躲開斷路器的制造誤差。舉例說明，如果一個瞬時脫扣器的整定電流為1000A，那么要保證線路末端的最小短路電流至少為1300A，才能100%確保當線路發生任何短路故障時，這個斷路器的瞬時脫扣器都能動作。這是因為斷路器的瞬時脫扣器整定值雖然標明為1000A，但由于制造標準允許其有±20%的誤差，假設具體到某臺斷路器正好是最大的正誤差，那么這臺具體斷路器的瞬時脫扣器整定值就會是1200A，此時如果線路上的短路電流在1000~1200A之間的話，就無法保證能瞬時脫扣了，有可能滿足不了規范要求的故障切除時間，比如5s或0.4s。
那么是不是對于所有的情況，都必須按照1.3倍來確定呢？筆者有兩點看法如下：
1、短路電流計算的不確定性
在電氣設計中進行的低壓側短路電流計算，得到的都是一個近似值，在計算過程中存在太多的不確定因素或假設條件，比如變壓器高壓側的短路容量、變壓器阻抗、線路電阻值選取的工作溫度、以及被我們忽略的電弧阻抗，接觸阻抗、線路容抗等等。但是這些被忽略的因素或假設條件都遵循一個基本原則，就是會導致計算結果趨于保守，也就是說偏大，所以在大部分情況下，比如確定斷路器的分斷能力、校驗動熱穩定時，采用這些結果數據在工程上都不會帶來問題。但是如果將這些數據用于校驗靈敏度則可能會產生不利影響。由于計算結果偏大，在某些情況下可能會導致校驗通過，實際上卻可能存在問題。
舉例說明如下：假設某個斷路器的瞬時脫扣器整定值標定為1000A，實際存在20%的正偏差，即實際脫扣電流值為1200A，其線路末端最小短路電流實際值為1182A，但由于前述原因導致的計算誤差，最終計算出的短路電流值為1182*1.1=1300A(假設計算誤差為10%)，那么可以看到，這種情況可以通過短路靈敏度校驗，倍數正好是1.3倍，但是由于實際的最小短路電流雖然很接近但還是小于實際脫扣電流值，這樣能否保證瞬時脫扣還是得打個問號。如果有廠家的朋友希望可以描述一下這種情況下的斷路器動作情況。
2、MCB、MCCB脫扣試驗的不同
低規6.2.4條的條文解釋很清楚的表達了其依據是GB 14048.2，根據GB 14048.2制造的MCCB斷路器，其短路瞬時脫扣的誤差范圍是±20%。根據其8.3.3.1.2條
短路脫扣器的動作應在脫扣器短路整定電流的80%和120%下進行驗證：
當試驗電流等于短路整定電流的80%時，脫扣器應不動作，電流持續時間為：對于瞬時脫扣器為0.2s……；
當試驗電流等于短路整定電流的120%時，脫扣器應動作，對于瞬時脫扣器應在0.2內。
從上述條款看出，對于MCCB來說，制造標準未要求在80-120%之間的短路整定電流值時做驗證試驗，能夠確定的只是如果短路電流大于瞬時脫扣器整定電流的1.2倍，脫扣器被要求必須于0.2s以內動作。
但低規的6.2.4條條文解釋中并沒有談到MCB的情況，筆者認為這是一處遺漏。
MCB微型斷路器符合GB 10963.1的制造標準，在這本標準內同樣有一個對瞬時脫扣器的要求，其5.3.5條要求如下圖。

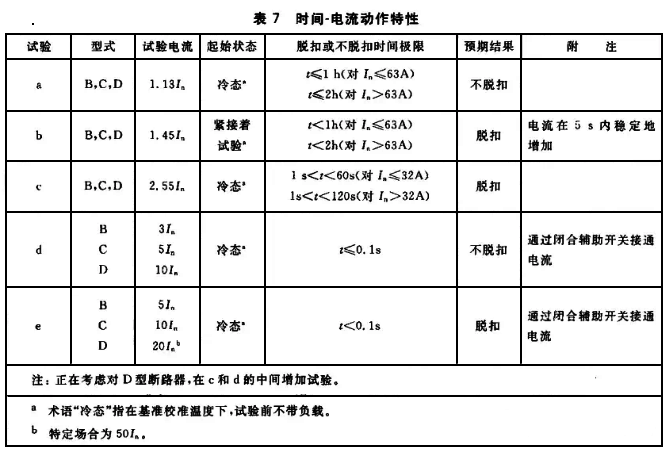

其脫扣特性由GB 10963.1的8.6.1條做出要求，具體試驗要求詳下表7。可以看到，對于MCB來說，其制造標準要求斷路器上通過的電流大于5In(或10In、20In)時，必須在0.1s之內脫扣。
由此可見，相對于MCCB、ACB，MCB的瞬時脫扣并沒有一個允許的誤差范圍，它本身規定的就是一個范圍值。舉例說明，對于C曲線MCB來說，其瞬時脫扣范圍是＞5~10In(含10In)，這意味著在5~10In范圍之內，MCB都有可能瞬時脫扣，而一旦＞10In，則肯定會瞬時脫扣。
基于以上看法，筆者認為對于MCB保護的線路而言，在校驗短路靈敏度時，只需要保證被保護線路末端的短路電流大于MCB瞬時脫扣器整定電流的最大值即可，不需要再考慮1.3的倍數。舉例說明，一個C曲線20A的斷路器保護的線路，線路末端的最小短路電流≥10×20=200A，即可保證短路靈敏度，而不是必須≥260A。
作者：吳斌，湖南省建筑設計院有限公司
