ATSE一般用于雙電源互投，從圖1所示的ATSE在市電供電與發電機電源執行互投操作。
1、構建低壓配電網中的ATSE雙電源互投
從昌暉儀表以前的技術文章中我們已經知道ATSE不具備分斷能力，所以ATSE不能在帶載狀態下分斷電路，其電源側必須加裝主動式元件-斷路器或者熔斷器。當電源容量較小時，例如變壓器容量小于630kVA的進線回路，或者二級配電設備中的進線回路，則可以直接使用ATSE執行電源切換。
圖1中，當市電T1變壓器失壓后，低壓總配電的Ⅰ段母線失壓，MCC系統的QF5釋放，QF6閉合，ATSE立即會切換到Ⅱ段母線供電。

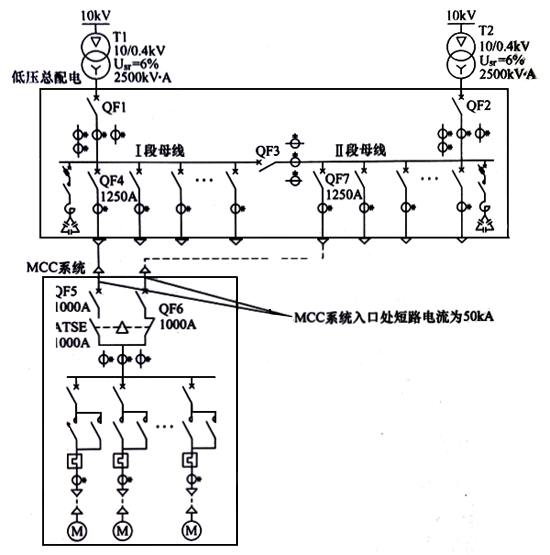

圖1 低壓電網中的ATSE雙電源互投操作
我們來分析圖1的電路：容量為2500kV·A的電力變壓器在低壓側的額定電流是3609A，短路電流是60.2kA，沖擊短路電流峰值是132.4kA。圖中的ATSE處于二級配電的MCC系統中，并且MCC系統的入口處短路電流強度為50kA。
1000A的GE開關短路電流是65kA，所以圖中的ATSE用GE正好合適。
如果我們在2500kV·A電力變壓器引入低壓總配電的入口處也使用GE開關就不合適了。GE開關的最大額定電流才3000A，不足以帶動系統，所以QF1和QF2必須使用斷路器。
我們看到進線斷路器QF1，QF2和母聯斷路器QF3構成了CB級的ATSE，它們之間的投退關系被稱為備自投操作，簡單的備自投操作可用ABB的DPT/TE來實現。
DPT/TE雖然能實現簡單的進線斷路器、母聯斷路器備自投操作和控制，但其功能相對單一。若備自投的投退關系較為復雜，例如備自投操作時需要對偵測測量表計熔斷器的熔斷狀況、需要偵測中壓斷路器的投退狀況及變壓器運行保護狀態、還有發生短路故障時母聯斷路器的后加速退出、三級負荷總開關的切除和投入、操作模式的選擇和轉換(自投自復、自投手復、手投自復和手投手復)、倒閘操作(變壓器短時并列運行)及同期操作等等，DPT/TE是難以勝任的。在這種情況下還是使用常規的控制方法為好，或者用PLC來實現備自投程序控制。
在使用DPT/SE和DPT/TE時注意到要為器件的工作電源配套2kV·A的UPS，使得在市電電源出現失壓時控制回路仍然有電能供應，便于執行對應的備自投投退操作。
2、市電與發電機通過ATSE互投
ATSE的中性線重疊功能和中性線先合后分技術很重要，它可以避免負載受到不必要的N線瞬間過壓沖擊。注意到滿足這些功能的ATSE一定是PC級的。
若低壓配電系統采用TN-S的保護接地方式，并且進線側的斷路器都配備了接地故障保護，則一定要切斷N線上流過的接地電流。在TN-S接地系統下，若某段母線上的饋電回路在某處出現接地故障，因為接地極阻抗的原因有可能在PE線上和N線上流過雜散的接地電流，使得本段母線的進線斷路器不跳閘而它段母線的進線斷路器卻跳閘。
采取的方法是將進線斷路器、母聯斷路器和ATSE開關均選擇四極開關，以此切斷流過N線的雜散接地電流通道。
3、饋電回路的雙電源互投
若饋電回路需要兩路電源互投，且電源來自兩段母線，則可以采用3極的ATSE開關執行兩段母線電源的互投操作。
