IFIX趨勢制作

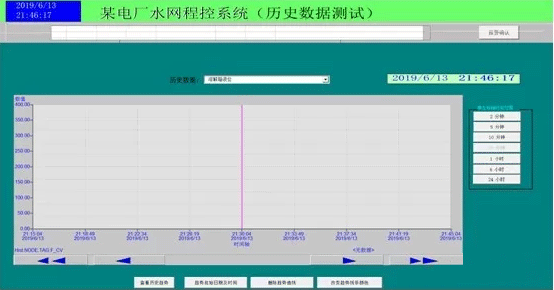

1、安裝IFIX傳統數據庫,并將IFIX數據庫類型改為傳統數據庫。

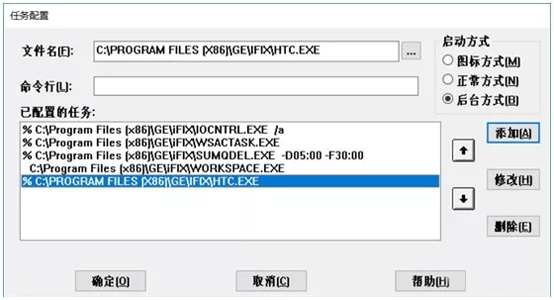

2、XT配置中增加HTC任務。

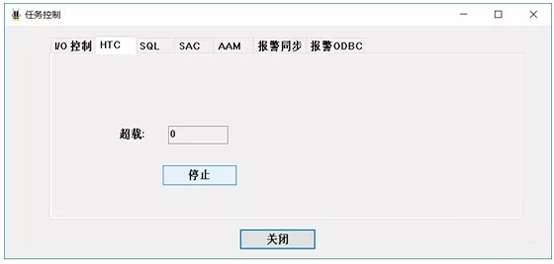

3、工作臺中啟動HTC任務。

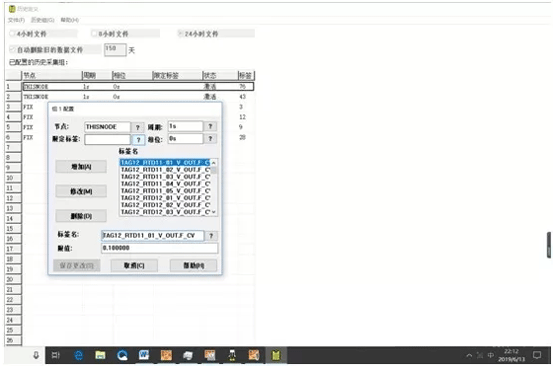

4、歷史庫定義中增加所需標簽。

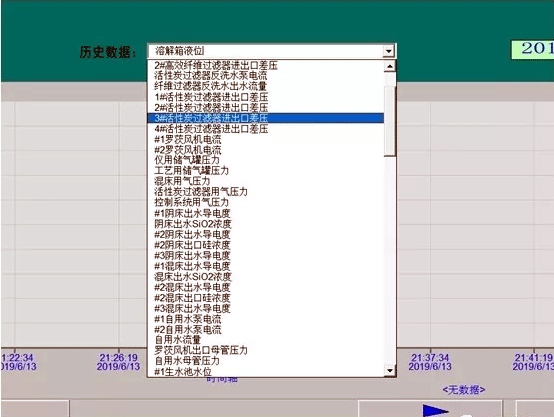

5、在IFIX上做出畫面和腳本。

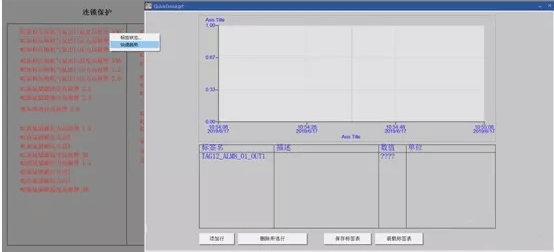

IFIX快速查看趨勢辦法:將模擬量點動畫設置中,勾選可選擇選項,此后,在運行畫面中可以直接打開該點的快速趨勢。

IFIX歷史趨勢故障排查
很多時候趨勢出現不能正常顯示的問題,從上面趨勢制作不難看出,問題分很多類型,如數據信號消失、HTC任務未運行、定義錯誤、HTC過載等等。工控現場問題復雜而且亂,需要細心排查。
1、新增趨勢點不顯示,需要在歷史庫定義中增加該定義點。
2、之前能夠正常顯示的點突然不能顯示。此時要重點觀察任務控制,查看HTC任務是否過載。
3、靈活運用IFIX和THISNODE節點名。
作者:蔣大成
