數字集成電路分類及數字集成電路檢測方法

數字集成電路幾乎遍布自動化儀表和數字設計中，本文分享的數字集成電路分類及數字集成電路檢測方法，大家在儀表研發制造和儀表維修中都可用到，值得一看。

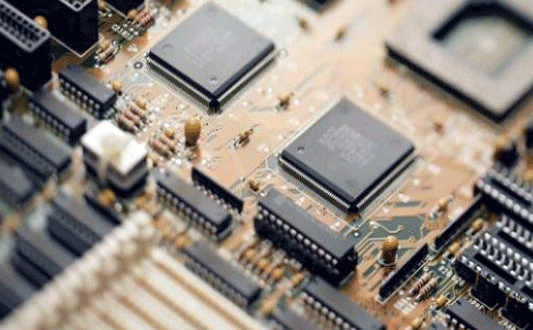

數字集成電路是將元器件和連線集成于同一半導體芯片上而制成的數字邏輯電路或系統。根據數字集成電路中包含的門電路或元、器件數量，可將數字集成電路分為小規模集成(SSI)電路、中規模集成MSI電路、大規模集成(LSI)電路、超大規模集成VLSI電路和特大規模集成(ULSI)電路。



數字集成電路分類
數宇集成電路產品很多，按電路結構來分，可分為TTL型、CMOS型、ECL型三類；按邏輯功能來分，可分為組合邏輯電路、時序邏輯電路兩種。其中，組合邏輯電路包括門電路、編碼器、譯碼器等，時序邏輯電路包括觸發器、計數器、寄存器等。

數字集成電路檢測方法
檢測數字集成電路時，可測量數字集成電路各引腳間的電阻值，也可以測量數字集成電路輸出端的電壓來判斷具好壞。
①測量引腳間的電阻值
用指針式萬用表的"R×1k”或"R×100”擋，分別測量集成電路各引腳與接地腳之間的正、反向內部電阻值，然后與正常的同型號
的數字集成電路的內部電阻值進行比較。如果測得的電阻值與正常的電阻值完全一效，說明該數字集成電路正常，否則該集成電路已損壞。

②測量輸出端的電壓值
選擇指針式萬用表的直流電壓“10V”擋，現以與非門電路為例，將與非門的輸入端懸空，相當于輸入高電平，然后測量輸出端的電壓值，正常時其輸出應為低電平，如果輸出端的電壓值小于0.4V說明該非門電路正常；如果高于0.4V，說明該非門電路已損壞。
