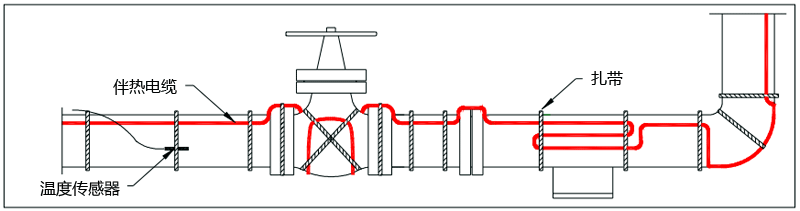

◆電伴熱典型安裝圖

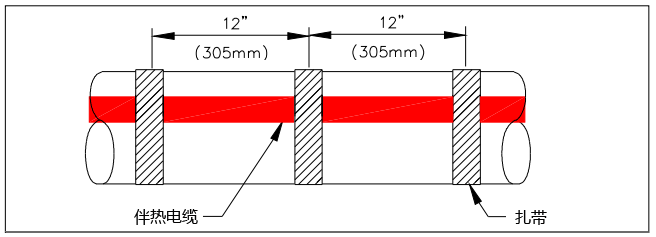

◆管道電伴熱安裝圖

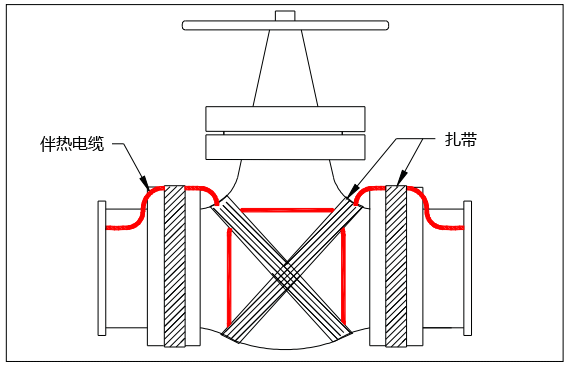

◆閥門電伴熱安裝圖

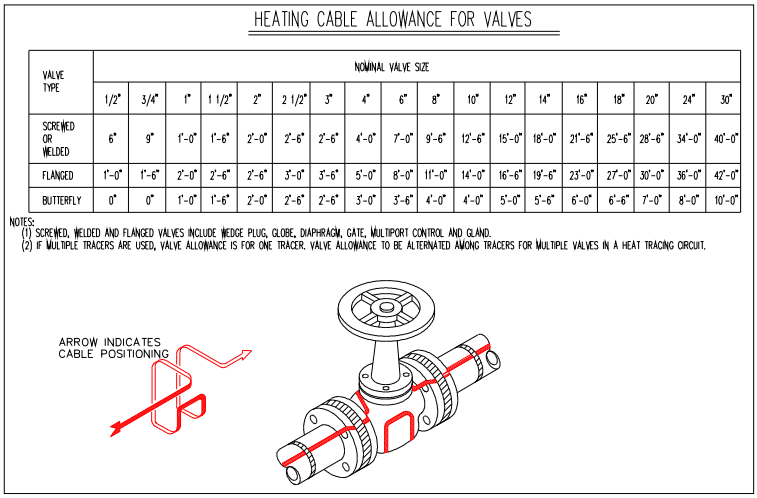

◆閥門的電伴熱安裝圖及余量圖
◆法蘭安裝圖

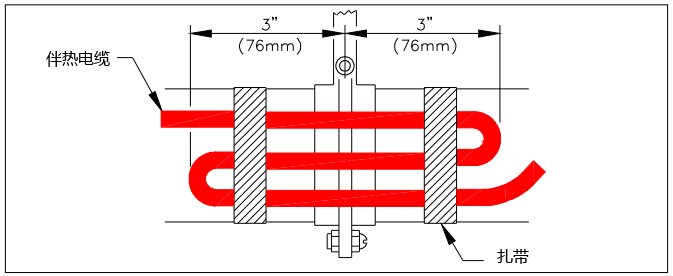

◆懸掛架電伴熱安裝圖

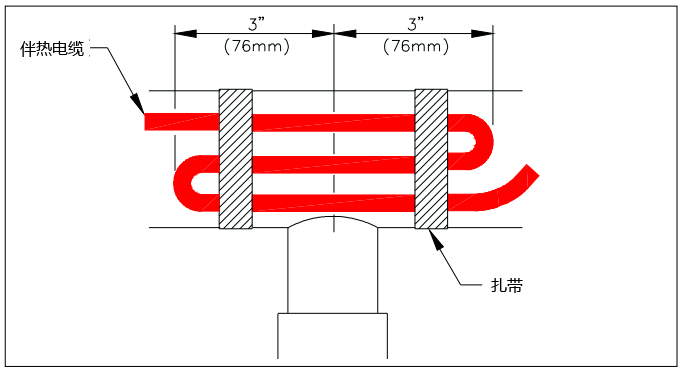

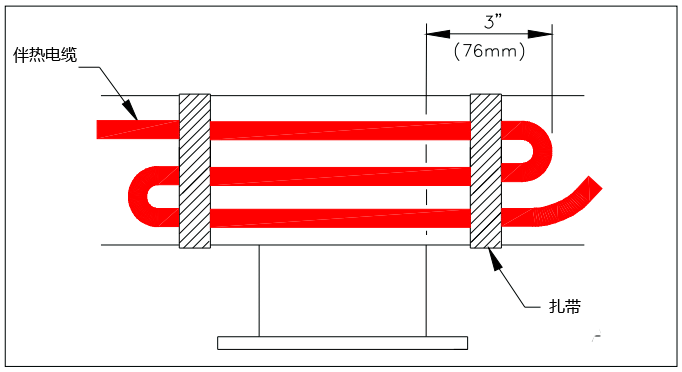

◆支架電伴熱安裝圖

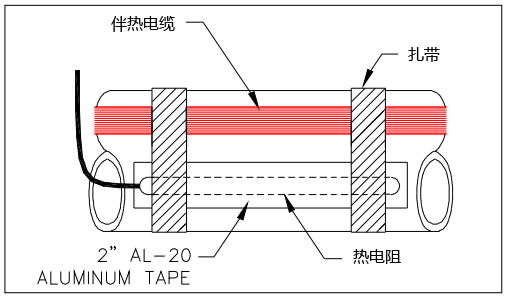

◆熱電阻溫度傳感器安裝圖

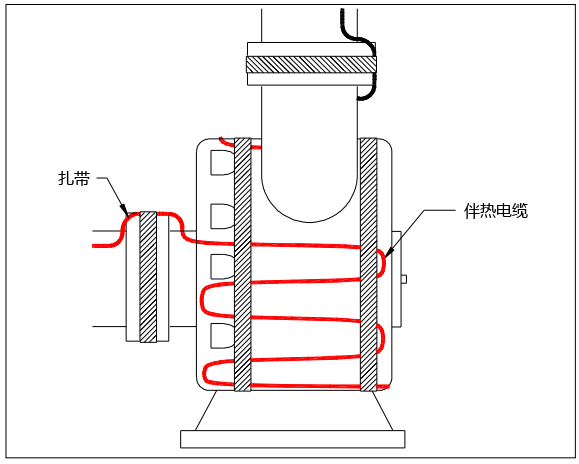

◆泵的電伴熱安裝圖

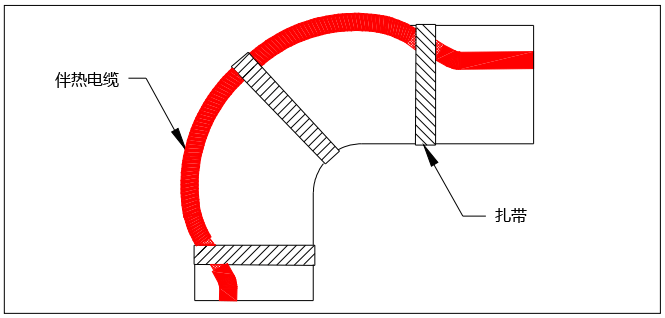

◆管道彎頭電伴熱安裝圖

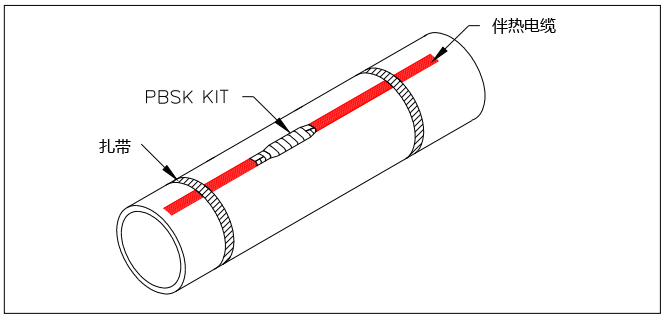

◆PBSK型兩通電伴熱安裝圖

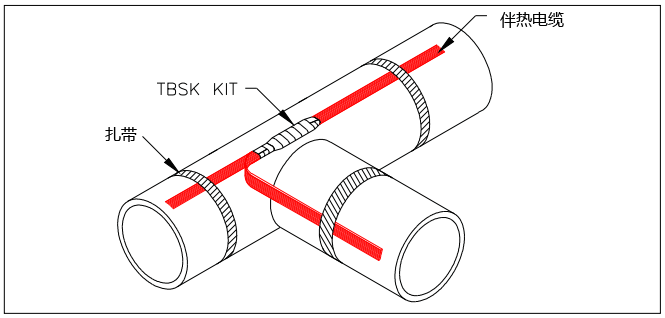

◆TBSK型三通電伴熱安裝圖

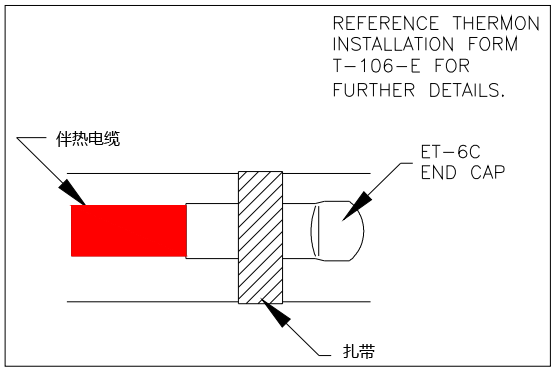

◆ET-6C尾端電伴熱安裝圖

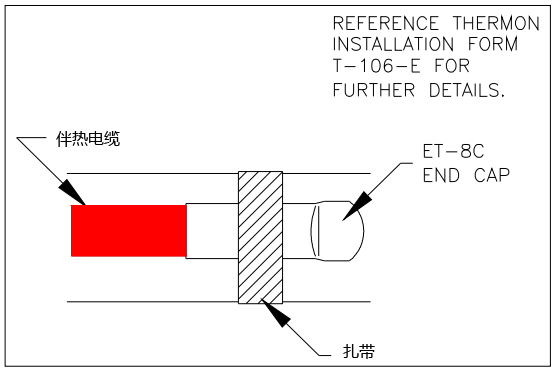

◆ET-8C尾端電伴熱安裝圖
◆管道多部位電伴熱安裝圖

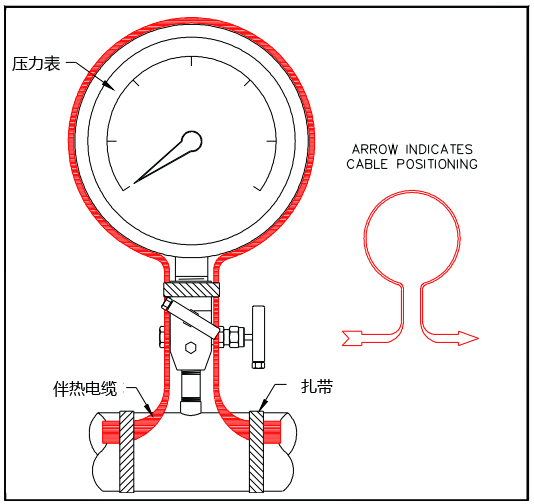

◆壓力表的電伴熱安裝圖

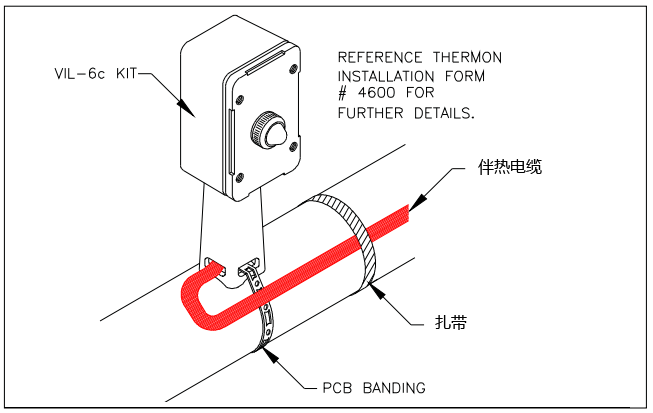

◆單根伴熱帶電源盒電伴熱安裝圖

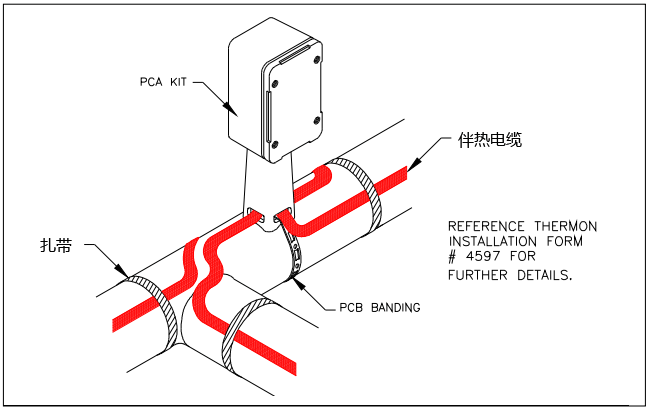

◆雙根伴熱帶電源盒電伴熱安裝圖
◆三根伴熱帶電源盒電伴熱安裝圖

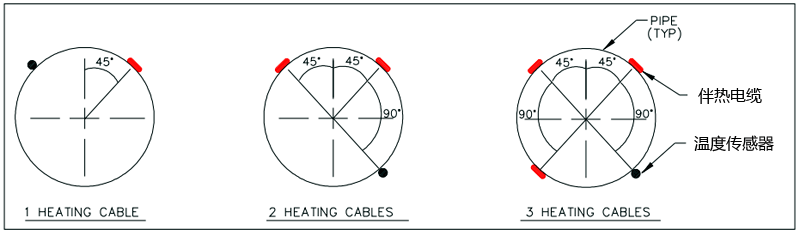

◆電伴熱帶在管道上的位置圖
電伴熱安裝圖為儀表工展示了常見儀表及設備伴熱電纜安裝方法，在設計及選用電伴熱時昌暉儀表建議考慮以下因素：
1、電伴熱帶的設計以符合工藝要求為原則，充分考慮防爆、腐蝕等情況，使用自調控電伴熱系統。
2、電伴熱系統所在現場的設備應能滿足使用地的氣相、地址條件、防爆等級、最高暴露溫度耐受要求等，特別要注意沙塵暴對電伴熱設備的影響。
3、在電伴熱供電電壓和頻率在一定范圍變化時，確保電伴熱系統也能長期穩定可靠運行。
4、電伴熱選型前必須進行實際的軟件模擬結算，計算結果必須有散熱量數據。
5、電伴熱、電源接線盒和電氣連接盒等所有設備材料均需要符合IEC標準；電伴熱系統的標識安裝IEC/NEC標準的相關要求執行。
6、電伴熱的防爆等級為ExeⅡBT2；電源接線盒及電氣連接盒防爆等級為ExeⅡCT4。
7、伴熱電纜及附件設計使用壽命在20年以上，有安全使用10年的質量保證。
8、伴熱電纜穩定性要好，從10℃-260℃間循環600次以上電纜發熱量維持在90%以上。
9、電伴熱在安裝前、安裝后及通電前均應測量絕緣性能。
昌暉儀表編寫《電伴熱安裝教程(附電伴熱安裝圖集)》已盡可能讓內容詳實，但還是難免存在疏漏和不足之處，歡迎讀者閱讀本文后在留言區發表您的高見并分享本文，這樣能讓文章內容更加完善，能讓更多儀表工從中受益。
