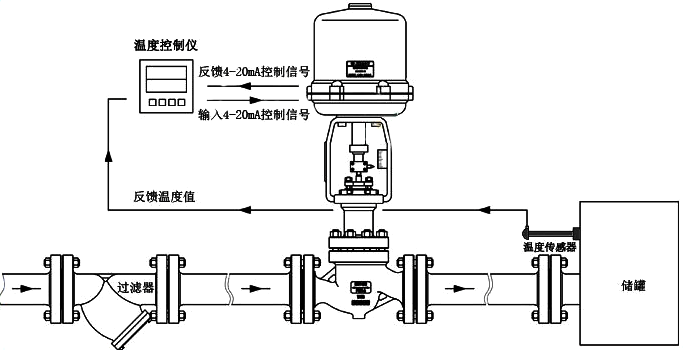

1、電動調節閥不動作的電動調節閥維修實例
[實例1]電動調節閥停在某一位置不再動作。
[故障檢查]到現場用手搖執行機構動作正常，單獨給電機送電仍然不轉動，拆下抱閘電機還不轉，測量電機繞組的電阻值正常，拆下電機轉子用手根本擰不動，拆開電機端蓋檢查，發現轉子與端蓋間有許多污垢。
[故障處理]清除污垢并加注潤滑油后，用手就可很輕松地轉動轉子。電機裝入執行機構通電試機正常，稍作調校后投用調節閥工作正常。
[維修小結]電動調節閥不動作，如果供電及輸入信號都正常，大多數是機械故障，實踐證明電動調節閥機械部件的故障率明顯高于電氣部件。處理這類故障時，應把檢查重點放在機械部分。
[實例2]引風機擋板開正常，但關不動作。
[故障檢查]手動操作執行機構，關閉擋板時，交流接觸器能吸合，但執行機構不動作，電動機聲音較大，且很快發熱，檢查發現關閉擋板用的交流接觸器有一相觸點已燒壞。
[故障處理]更換交流接觸器后恢復正常。
[維修小結]本例電動執行機構用的是三相電源，兩只交流接觸器分別控制開和關擋板。關閉擋板用的交流接觸器有一相觸點燒壞，接觸不良或缺相，使電動機不會轉動，而出現電動機聲音較大，且發熱的現象。
2、電動調節閥的閥位反饋信號失常的電動調節閥維修實例
[實例3]有臺電動調節閥的閥位反饋信號大范圍的波動，變頻器一停就恢復正常。
[故障檢查]可以肯定是干擾引發的故障。反復檢查接地，費了不少時間，最后發現PLC模擬量模塊的地線沒有接。
[故障處理]PLC接地后，閥位反饋信號不波動了。
[維修小結]首先檢查閥位反饋信號電纜的屏蔽層沒有接地，接地后閥位反饋信號還是波動，又發現信號線保護管和電機線是并排走的，把信號線抽出來單獨放在一邊，還是沒有任何改觀。最后發現PLC模擬量模塊上的地線沒有接，一接地就好了。
[實例4]鍋爐給水控制失靈，DCS顯示給水調節閥已全開，但給水流量幾乎為零.
[故障檢查]將系統切至手動操作，發現閥位反饋信號一直為最大，檢查閥位反饋電位器正常，決定更換位置發送模塊。
[故障處理]更換位置發送模塊后，閥位反饋正確，給水控制系統恢復正常。
[維修小結]本例閥位反饋電位器的電阻值能隨閥門的開度變化，說明其正常，但測量位置發送模塊的輸出電流，固定在30mA左右不會變化，由于位置發送模塊故障；傳送給DCS的閥位信號是虛假信號，造成閥位反饋顯示為全開狀態，而給水流量沒有的故障，導致控制系統失靈。
[實例5]某電動調節閥可以手動操作，但一投自動閥門不是全開就是全關。
[故障檢查]檢查發現手動或自動操作時，電動操作器的閥位小表指針不動，看來沒有閥位反饋信號，檢查接線路正常。對電動執行機構的閥位反饋電路進行檢查，發現差動變壓器次級沒有電壓，測量電阻后證實次級繞組斷路。
[故障處理]更換差動變壓器，調校后投運閥門恢復正常。
[維修小結]該故障是DKZ執行機構沒有閥位反饋電流輸出。通常需要檢查反饋電路的電源是否正常，然后再檢查差動變壓器的初級和次級電壓是否正常，以判斷繞組及相關電路元件是否正常；以上各項正常，再檢查電壓及電流轉換電路。本例拆下差動變壓器檢查，發現次級繞組有根引線在焊點處斷開，重新焊接后又可使用了。
[實例6]發酵室蒸汽壓力電動閥的閥位反饋信號僅有3.8mA，且不隨輸入信號變化。
[故障檢查]首先對位置反饋模塊與主板的連接進行了檢查，發現連接不夠緊密。故障處理重新進行拔插后再送電，閥位反饋輸出信號居然正常了。
[維修小結]該故障系閥位反饋模塊沒有輸出。此類故障大多是由位置反饋模塊與主板的連線接觸不良，反饋模塊的電纜沒有接入到主板，接觸不良引起的居多。
[實例7]新增加的電動調節閥沒有閥位反饋信號。
[故障檢查]對組態進行檢查沒有錯誤，檢查接線發現把線接到了有源端子。
[故障處理]更正卡件接線后，閥位反饋信號正常。
[維修小結]本例是在用系統新增加一臺調節閥，因此對DCS進行了組態；反饋信號通過安全柵至DCS的卡件，在接線時沒有認真地看卡件接線端子接線圖，就接上了線，結果接在了卡件有源端子上，導致閥位反饋信號無顯示。
3、電動調節閥電機發熱故障的電動調節閥維修實例
[實例8]一臺新安裝的ZDLJm型電動調節閥，電機熱保護經常動作，無法投自控。
[故障檢查]手動開關調節閥很靈活，說明閥門的機械部件正常，有人說該閥門從控制室過來只用了一根8芯電纜，會不會有干擾?
[故障處理]單獨放了一對電源線至調節閥，電機不再出現過熱保護動作。
[維修小結]安裝人員圖省事，該調節閥的輸入信號閥位反饋信號，電源就只用了一根8芯電纜，這樣弱電信號受到220V交流電源的干擾，導致電機熱保護頻繁動作。事后檢查了其他幾臺調節閥的電源線，都是單獨的一對線。
[實例9]某壓力控制系統在用的電動調節閥電機發熱嚴重。
[故障檢查]該電動閥曾更換過控制單元及過載模塊，是否更換元件時忽視了什么環節。檢查沒有發現問題，擬再拆下檢查時有位儀表工說了一句:“會不會是靈敏度太高了?”
[故障處理]試將控制單元的靈敏度調低了一些，閥門經數小時的運行，電機的溫度居然從原來的85℃左右下降到了38℃左右，電機溫度再沒有出現升高的現象。
[維修小結]本例屬于更換零部件后，忽視了相關參數的設置及影響問題。看來控制單元的靈敏度對電機的溫升具有舉足輕重的作用。再翻閱該調節閥的說明書，在電機發熱故障原因一節中有：“靈敏度是否過高；環境溫度是否過高”等提示。
4、電動調節閥振動或振蕩的電動調節閥維修實例
[實例10]某溫度控制系統調節閥不停地頻繁上下動作。
[故障檢查]溫度系統的滯后很大，經驗判斷應該先從PID參數整定作手，不應過多懷疑閥門有問題。
[故障處理]對PID參數重新進行了整定，為了使調節閥穩定，增大了P和I參數，并修改了D參數，達到了滿意的效果，調節閥不再頻繁動作。
[維修小結]本例原來設定P=2、I=180、D=10，現改為:P=10、I=450、D=5，并把采樣時間增加到5s。原來微分參數D設的過大，比例參數P又太小，其帶來的擾動使調節閥根本沒有停轉的時間；環境溫度過高時電機發熱更快，導致電機熱保護動作。
[實例11]DJK-410電動執行器出現振蕩。
[故障檢查]檢查線路正常，檢查電動執行器的制動機構也正常。調整伺服放大器的調穩電位器，沒有作用。
[故障處理]試在調穩電位器中間抽頭串接了一個115kΩ電阻，解決了振蕩問題。
[維修小結]調穩電位器并聯在磁放大器的輸出端，它把一部分輸出電壓，接到磁放大器的反饋繞組，作為負反饋，用來改善磁放大器的性能和調節放大器的放大倍數，使系統工作穩定。在調穩電位器中間抽頭串接電阻，目的是加大調節電阻值，實際上等于減少放大器的放大倍數，但是帶來的負作用是死區加大，達到滿量程的6%，對于工藝要求不太高的場合，不失為一種故障應急處理方法。
本文分享的電動調節閥維修實例雖不能囊括所有電動調節閥現場故障現象，但這些典型的故障維修對于儀表新手仍有很大幫助。對電動調節閥維修而言，還有部分故障是因調節閥選型、電動執行機構選型不當造成的，儀表工應努力提高這方面技能。
