氣動調節閥在化工工業中隨處可見，氣動調節閥故障維修也是儀表人日常工作內容。昌暉儀表在本文分享氣動調節閥不動作或動作遲鈍問題的檢查和處理方法，實用干貨技術，值得大家收藏。

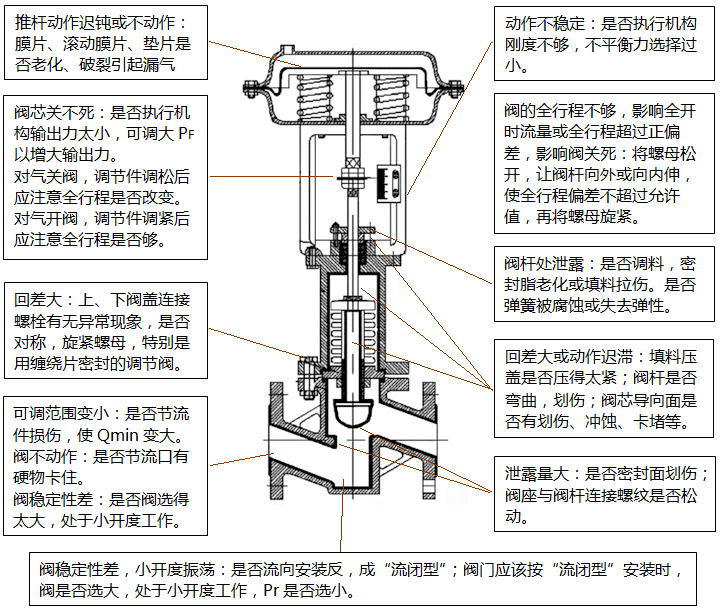

結合多年氣動調節閥應用和維修實踐經驗，昌暉儀表工程師在一張圖上氣動調節閥常見故障及處理方法標注出來，儀表工看圖即可將氣動調節閥不動作或動作遲鈍等故障發生的部位及處理問題方法弄明白。圖1對氣動調節閥主要部件可能出現的故障及產生原因進行了介紹，氣動調節閥出現故障時，可按圖中所示進行檢查。
圖1 氣動調節閥主要部件故障檢查示意圖
氣動調節閥不動作
先檢查壓縮空氣品質是否符合氣源標準要求，供氣管路泄漏，供氣壓力下降、管路堵塞，過濾器或減壓閥堵塞，壓縮空氣中含有水分，都會使氣動調節閥不動作。供氣正常，應檢查前級有沒有信號送過來，可檢查電氣閥門定位器的輸入、輸出信號來判斷。用萬用表測量閥門定位器的輸入電流正常，說明閥門定位器之前的電流回路是正常的。定位器沒有輸出，可檢查定位器的供氣是否中斷，空氣壓力是否過低；定位器的波紋管是否泄漏導致沒有輸出壓力；定位器中放大器的節流孔堵塞，壓縮空氣含水并在放大器球閥處積聚，也會導致閥門定位器出現有氣源但沒有輸出的故障。
閥門定位器有輸出但調節閥不動作的原因有：氣動執行機構的彈簧因長期不用被銹死，氣動執行機構的膜片損壞，調節閥閥桿變形，彎曲或折斷，閥芯與閥座卡死，密封填料壓蓋太緊使閥桿的摩擦過大而卡住，此時可稍稍松開填料壓蓋的螺母試試。
氣動調節閥不動作故障的檢查及處理步驟如圖2所示。
氣動調節閥動作遲鈍
該類故障大多是由于閥桿，閥芯的摩擦力增大引起，可通過認真觀察來發現。檢查填料壓蓋是否壓得太緊，否則可松開壓蓋進行調整，或滴點油對填料進行潤滑來減少閥桿的摩擦力。經檢查閥桿有彎曲，變形或劃傷的現象，應更換閥桿。 檢查閥門外部沒有發現問題，如果仍懷疑閥有問題，可對閥芯、閥座進行檢查，閥芯導向面是否有劃傷、腐蝕、卡堵等現象；對閥芯、閥座清洗和清除堵塞物。
儀表供氣壓力低，閥門定位器響應性能差，都可能使氣動調節閥動作遲鈍，或全行程時間緩慢。可提高壓縮空氣供氣的壓力和質量，對閥門定位器進行調校或更換來解決。
