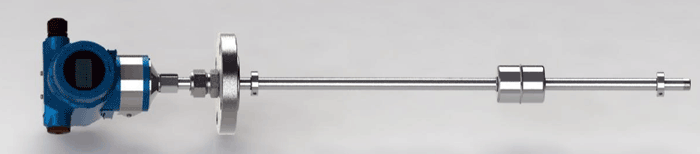

磁致伸縮液位計由測量桿(內置超磁伸縮線)、浮球(內置永久磁鐵)和變送器三部分組成，如圖所示。變送器電路單元產生的電流脈沖沿著磁致伸縮線向下傳遞，并伴隨產生一個環形的磁場，測量桿外配有浮子，浮子沿測量桿隨液位的變化而上下移動。浮子內裝有磁鐵，浮子同時產生一個磁場。當電流磁場與浮子磁場相遇時，二者的磁場相互作用，產生瞬時扭力并在磁致伸縮線上形成一個機械扭力波脈沖，該機械扭力波以一定速度傳遞返回到電子部件，電子部件拾取脈沖。通過測量發射電脈沖與返回扭力波脈沖之間的時間差，就可計算出被測液位高度。
[磁致伸縮液位計維修實例1]磁致伸縮液位計白天顯示波動，但夜班很正常。
[故障檢查]夜班電壓會高點，難道供電不正常？分別對供電、傳感器、變送器進行檢查沒有發現問題。后來看到離儀表三十多米處有臺電焊機在作業，仔細觀察只要電焊一起弧光，液位顯示就波動。
[故障處理]配合電焊工試著把電焊機的地線挪地方后，磁致伸縮液位計顯示恢復正常。
[維修小結]本例是電磁干擾引發的故障。電焊工在幾個地方焊接，懶得拉地線到處跑，就把電焊地線夾在儀表電纜橋架的支承架上，故對儀表造成了干擾。解決儀表干擾問題可閱讀測控儀表抗干擾措施文章
[磁致伸縮液位計維修實例2]磁致伸縮液位計，顯示波動然后跑最大，最后干脆沒有顯示了。
[故障檢查]檢查供電正常，對顯示有異常的變送器曾用單獨的電源供電，但輸出信號仍不正常。到沒有顯示時，再檢查發現變送器的模塊已損壞。
[故障處理]更換模塊應急。與磁致伸縮液位計供貨商聯系來廠幫助解決問題。
[維修小結]該例故障屬于磁致伸縮液位計質量問題，因為，在現場已有該批次儀表的多例相同故障，最后的結果都是變送器模塊燒壞。更換產品后沒有再發生此類故障。
[磁致伸縮液位計維修實例3]AT100磁致伸縮液位計，出現超量程報警，電流達21mA。
[故障檢查]供電及變送器均正常。檢查發現空罐時浮子位置低于正常零點太多。
[故障處理]在浮子底端加上不銹鋼套管，重新設定量程后恢復正常。
[維修小結]本例故障系浮子在沒有液位時與正常零點的差值過大，浮子在測量桿最底部時，浮子的環形磁場與測量桿內的磁致伸縮線下端感應不靈敏，從而出現誤報警現象。
磁致伸縮液位計也屬于物位計中的一種，解決現場磁致伸縮液位計故障也需要在熟悉產品原理結和性能基礎上開展，歡迎您移步至http://m.xzycr.cn/product/list_87.html詳細了解磁致伸縮液位計產品的詳盡技術參數和安裝使用須知。
