儀表維修工遇到熱電阻溫度顯示最小的故障，應結合熱電阻測溫系統回路圖進行檢查。昌暉儀表在本文對檢查及判斷熱電阻溫度顯示最小的故障的思路和方法進行介紹。
首先回顧一下熱電阻測溫系統回路。圖1是典型熱電阻測溫系統回路，熱電阻回路故障檢查都是從理解這個回路的基礎上進行的。熱電阻溫度顯示最小是指顯示超過了儀表量程下限值。YR-GFC系列數字顯示控制儀，上排PV大窗口會顯示一個“-OL-”字符。斷開儀表輸入端子A或B的接線能顯示最大，說明顯示儀正常，故障在熱電阻或連接導線。

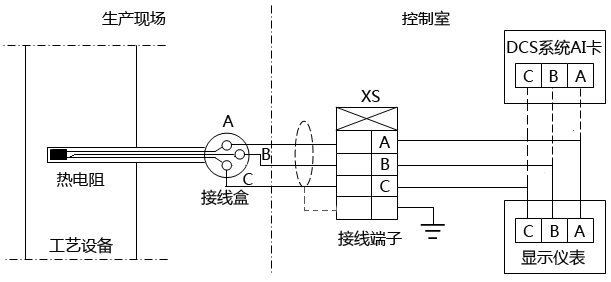

圖1 熱電阻三線制測溫系統回路示意圖
熱電阻溫度顯示最小的原因及檢查方法如下：
①熱電阻或連接導線有短路現象
通電狀態下拆下顯示控制儀輸入端的A線能顯示最大，說明顯示儀正常，是測溫回路有短路故障。斷開顯示儀電源，拆下儀表端子的接線A或B，用萬用表測量A和B導線的電阻，電阻很小表明熱電阻或連接導線有短路故障。現場拆下熱電阻接線盒內的導線A或B，測量感溫元件，電阻值很小則感溫元件有短路現象，熱電阻的電阻值正常，則短路點在導線，用萬用表查找短路點，查出短路點對癥處理。
②輸入給儀表的電阻值小于其量程下限
故障原因如下：
a、測量回路局部短路，如熱電阻感溫元件，連接導線的絕緣損壞出現漏電。用萬用表檢查測溫回路的電阻，用兆歐表檢查測溫回路對地絕緣電阻及連接導線間的絕緣電阻，判斷有沒有局部短路或接地現象，要把導線從顯示控制儀上拆下后再測試，以防損壞儀表。
b、感溫元件與顯示控制儀分度號不匹配，把Cu50熱電阻用在了Pt100分度的顯示儀上，或者顯示控制儀的參數設定不正確。斷開熱電阻接線，測量感溫元件的電阻值，來判斷有沒有用錯熱電阻。匹配正確可對顯示儀的參數設定進行檢查。
c、把熱電偶當成了熱電阻使用。測量感溫元件時電阻值只有幾個歐姆或接近零，排除短路因素，則可能是把熱電偶當成熱電阻使用了，把感溫元件從保護套管中抽出來觀察就可確定。
③三線制接線的C線斷路
如果儀表輸入端子C的接線斷線，儀表會顯示最小。C線連接橋路供電電源，用萬用表測量儀表端子C與A，B端子間的電壓，萬用表的正端(紅表筆)接C端子，測出有直流電壓，說明儀表輸入端子C線已斷路。基本測不出電壓，說明C線沒有斷路。C線斷路的可能是：C線接線端子螺釘氧化銹蝕嚴重或松動。用萬用表測量都能發現故障點。
④三線制接線法中把A、B、C三線接錯
在現場還是偶有接線錯誤發生，原因有：責任心不強，初學者沒有搞懂測量原理，導線使用時間過長線號模糊不清。各型產品三線制的線號雖然標注統一，但只要把這三根線的用途搞清楚，接線就不會有困難。三線制接線如圖2所示，B、C兩導線接在一起與熱電阻的一端連接，A導線與熱電阻的另一端連接；A、B線接熱電阻，C線接電源。當接線錯誤時，把這三根導線從顯示儀表拆下，用萬用表電阻擋測量這三根線，找出電阻值很小的兩根線，這兩線就是B和C，余下的一根就是A線，就可進行正確接線。
圖2 熱電阻三線制接線示意圖
