手操器與電動閥配套實際就是與電動執行機構配套，與閥門無關。電動閥由電動執行器和閥門兩部分組成，常見的電動執行器有直行程電動執行機構、角行程電動執行機構和多回轉電動執行機構幾種，昌暉儀表在本文分享從九個方面確定電動閥配套手操器型號的思路和方法。
1、根據電動執行機構控制方式確定手操器輸出方式
電動執行器有直行程電動執行機構、角行程電動執行機構和多回轉電動執行機構三種，我們就分別來說說手操器選型細節：
①與直行程、角行程電動執行機構配套的手操器的輸出如何確定？
來自電動執行器外部的控制信號(控制信號為PID調節器或手操器的電流輸出)接入伺服放大器，再由伺服放大器將控制信號轉換為正轉/反轉開關量輸出控制正反轉執行器電機后輸出位移推力(直行程)或轉角力矩(角行程)，驅動閥門動作。不難看出，伺服放大器是介于控制信號和執行器電機之間的中間裝置，伺服放大器可獨立存在，也可以和執行機構集成在一起或?qū)⑹植倨髋c伺服放大器集成在一起。
A、電子式/智能型直行程或角行程執行機構需要手操器輸出4-20mA信號
電子式/智能型直行程或角行程執行機構已將伺服放大器集成到執行機構內，外部輸入4-20mA信號執行機構即可動作，故要求手操器輸出4-20mA信號。
B、正反轉直行程或角行程執行機構需要手操器輸出電流信號或開關量正轉/反轉控制信號
a、如果伺服放大器獨立存在，則手操器輸出4-20mA
b、如果伺服放大器集成在手操器內，則應選用伺服手動操作，該手操器輸出正轉/反轉控制信號。
②與多回轉電動執行機構配套的手操器
多回轉電動執行機構通常以AC380V電源為驅動能源，其電氣控制部分為典型電動機正反轉控制電路，多回轉電動執行機構通過外部接入正轉啟動、反轉啟動和停止三個開關量控制信號來實現執行器電機控制和停止，一般選用按鈕，可不使用手操器。
2、根據電動執行機構閥位反饋信號確定手操器閥位反饋輸入類型
電動執行機構閥位反饋通常為電流信號或電阻信號(來自執行器上的一個多圈電位器，電阻變化范圍一般在0-1kΩ)，則手操器的反饋信號輸入類型必須和執行器閥位反饋輸出類型完全一致才能顯示閥位開度。
3、按需要選擇手操器外形尺寸

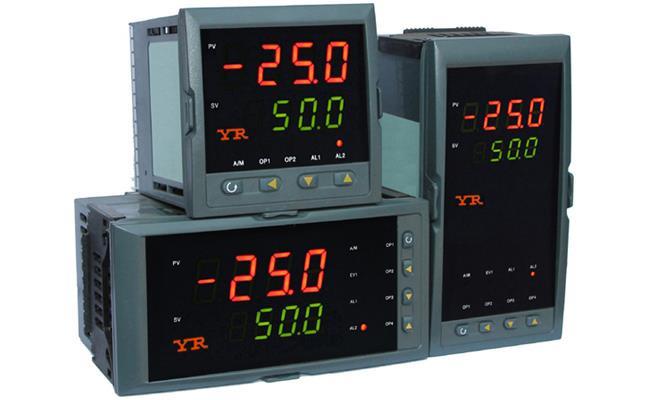

手操器一般有160×80mm、80×160mm、96×96mm、72×72mm、96×48mm、48×96mm六種外形，用戶自己安裝空間需求確定手操器外形。
4、確定手操器供電電源電壓
手操器供電電源有交直流220V和DC24V可供用戶選擇
5、根據PID調節器輸出確定手操器控制輸入類型
手操器控制輸入類型與PID調節器的輸出一致。部分工況之用手操器直接操作電動閥，則不用考慮手操器控制輸入類型。
6、手操器上的報警是標配，用戶不用考慮
7、手操器自動/手動狀態輸出
手操器可以輸出一路自動/手動狀態的開關量信號，用于遠程監測手操器手動或自動狀態。昌暉儀表的手操器有這功能，國內很多廠家的手操器沒有此功能。
8、手操器通訊功能
手操器通訊功能屬于用戶選件，常規手操器都不帶通訊口。
9、遠程控制信號改變手操器手動/自動工作狀態
手操器輸入一個開關量信號，可遠程改變手操器手動/自動工作狀態。這是昌暉手操器具有的一個功能，多數廠家手操器無此功能。
手操器選型示例
1、電動閥配套智能型電動執行機構，執行機構控制輸入4-20mA，電動閥閥位反饋輸出4-20mA(閥位反饋信號需要分一路送到其他工位)，儀表盤開孔152×76mm，儀表電源AC220V。
根據要求手操器選型型號為YR-GFY835-022-12/12-HLNN-N-N-T
2、給水調節閥閥配套轉反轉電動執行機構，電動閥閥位反饋輸出4-20mA，儀表盤開孔76×152mm，儀表電源AC220V
根據要求應選用伺服操作器，手操器選型型號為YR-GFYS835-010-12/12-HLNN-N-N-T
昌暉儀表手操器產品頁面http://m.xzycr.cn/product/list_74.html，看看不同的手操器你是否輕松選型了？能很快完成，則本文你讀懂了；如不行那就直接聯系昌暉儀表技術支持，大家一起交流和進步。
