ZPE型伺服放大器是老式正反轉電動執行機構的配套儀表，在很多企業還在大量使用，昌暉儀表在本文分享ZPE型伺服放大器的安裝及調校。
ZPE型伺服放大器安裝
ZPE為架裝式儀表，主要由機芯和外殼兩大部分組成，整個機芯可以從機殼中抽出。接線端子在面板上，采用新型接線式接插件，插頭可以從插座上拔下，接好線后再插上，用螺釘擰緊。這樣既保留了接線端子方便接線的優點，又保留了接插件方便調換的優點。儀表安裝主要靠儀表前面板兩個安裝孔，用兩個M5螺釘固定在架子上。
ZPE型伺服放大器調整和調校
ZPE單獨調校時，可用兩臺過程校驗儀YR-100作輸入信號，用兩個燈泡(交流220V/100W)作為負載(也可以用單相伺服電動機作負載)。伺服放大器調校步驟如下：

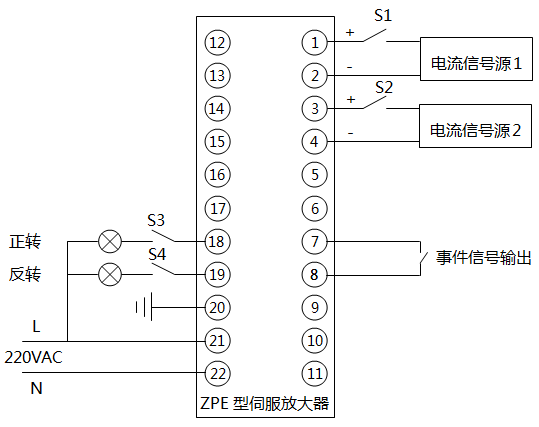

圖1 ZPE型伺服放大器調校接線圖
①接線。伺服放大器調校前需按圖1所示接線。
②調零。合上開關S1與S2，將信號都調整到12mA，用萬用表(直流電壓擋)在伺服放大器印刷電路板測試點0、1(印刷電路板上有標志)上測量電壓，如電壓不為零，則可調整“調零”電位器，使測量電壓為零。
③調死區。用萬用表測量伺服放大器印刷電路板測試點0、2(印刷電路板上有標志)上電壓，調節“死區”設定電位器，一般當電壓為0.8V左右時，死區為150μA。實測死區時可按下述方法進行：合上開關S1、S2、S3和S4，將信號都調整到12mA，此時使信號源2保持不變，緩慢增加信號源1電流，再緩慢減小信號源1電流，直至負載燈泡2亮，記下此時的電流值，兩者之間的絕對值為伺服放大器死區值。
④斷信號保護檢驗。信號源電流調節在4mA以上，先接通開關S2且斷開開關S1，此時伺服放大器印刷電路板上斷信號指示燈亮，測量輸出端子7、8應為短路狀態。然后接通開關S1，此時斷信號指示燈熄，接線端子7、8應為開路狀態。接著再斷開開關S2，此時，伺服放大器印刷電路板上斷位置反饋指示燈亮，接線端子7、8應為短路狀態。最后接通開關S2，此時斷位置反饋指示燈熄，端子7、8應為開路狀態。
⑤邏輯保護檢驗。合上開關S1、S2、S3及S4，當兩路輸入信號無偏差時，兩負載燈泡不亮。當調節輸入信號1大于輸入信號2時(偏差值應大于死區值)，負載燈泡1亮，此時斷開開關S3，負載燈泡1熄，伺服放大器印刷電路板上正轉邏輯保護指示燈亮，測量輸出端子7、8應為短路狀態。再將S3合上，負載燈泡1亮，正轉邏輯保護指示燈熄，測量輸出端子7、8應為開路狀態。同樣，當調節輸入信號1小于輸入信號2時(偏差值應小于死區值)，負載燈泡2亮，此時斷開S4，燈泡2熄，伺服放大器印刷電路板上反轉邏輯保護指示燈亮，測量輸出端子7、8應為短路狀態。再合上S4，負載燈泡2亮，反轉邏輯保護指示燈熄，測量端子7、8應為開路狀態。
⑥斷電源保護檢驗。斷開伺服放大器電源，測量端子7、8應為短路狀態，接通ZPE型伺服放大器電源(其他情況均為正常狀態)，測量端子7、8應為開路狀態。放大器自校完成后，將其與手操器、執行機構接成系統試驗時，只需按要求調整“死區”即可正常工作。
