電動機在使用過程中，可能會出現接線盒的接線板損壞，從而導致無法區分6個接線端子與內部繞組的連接關系，昌暉儀表官網分享用萬用表以交流法和直流法判別電動機三相繞組的首尾端的詳細操作。
1、判斷各繞組的兩個端子

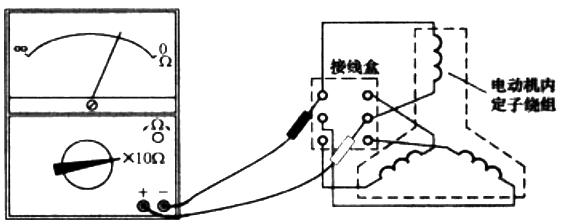

電動機內部有三相繞組，每相繞組有兩個接線端子，判斷各相繞組的接線端子可適用萬用表歐姆檔。將萬用表置于R×10Ω檔，測量電動機接線盒中任意兩個端子的電阻，如果電阻很小，如圖1所示，表明當前所測的兩個端子為某相繞組的端子，再用同樣的方法找出其他兩相繞組的端子，由于各相繞組結構相同，故已將其中某一組端子標記為U相，其它兩組端子則分別標記為V、W相。
圖1 判別各相繞組的兩個端子
2、判斷各繞組的首尾端
電動機可不用區分U、V、W相，但各相繞組的首尾端必須區分出來。判斷繞組首尾端常用的方法有直流法和交流法。
①直流法判斷三相繞組的首尾端

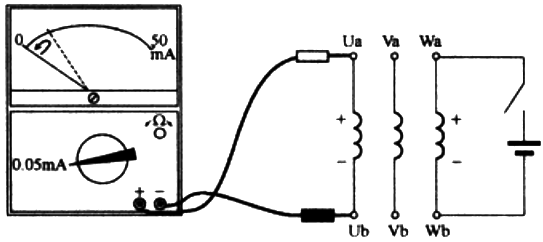

在使用直流法區分各相繞組首尾端時，必須已判明各繞組的兩個端子。直流法判別繞組首尾端如圖2所示，將萬用表置于最小的直流電流檔(圖示為0.05mA檔)，紅、黑表筆分別接一組繞組的兩個端子，然后給其他一相繞組的兩端子接電池和開關，合上開關，在開關閉合的瞬間，如果表針往右方擺動，表明電池正極所接端子與紅表筆所接端子為同名端(電池負極所接端子與黑表筆所接端子也為同名端)，如果表針往左方擺動，表明電池負極所接端子與紅表筆所接端子為同名端，圖中表針往右擺動，表明Wa端與Ua端為同名端，再斷開關，將兩表筆接剩下的一相繞組的兩個端子，用同樣的方法判別該相繞組端子。找出各相繞組的同名端后，將性質相同的三個同名端作為各繞組的首端，余下的三個端子則為各繞組的尾端。由于電動機繞組的阻值較小，開關閉合時間不要過長，以免電池很快耗盡或燒壞。
圖2 直流法判斷繞組首尾端
直流法判斷繞組同名端的原理是：當閉合開關的瞬間，W繞組因突然有電流通過而產生電動勢，電動勢極性為Wa正、Wb負，由于其它兩相繞組與W相繞組相距很近，W相繞組上的電動勢會感應到這兩相繞組上，如果Ua端與Wa端為同名端，則Ua端的極性也為正，U相繞組與萬用表接成回路，U相繞組的感應電動勢產生的電流從紅表筆流入萬用表，表針會往右擺動，開關閉合一段時間后，流入W相繞組的電流基本穩定，W相繞組無電動勢產生，其他兩相繞組也無感應電動勢，萬用表表針會停在0刻度處不動。
②交流法
在使用交流法區分各繞組首尾端時，也要求已判明各繞組的兩個端子。

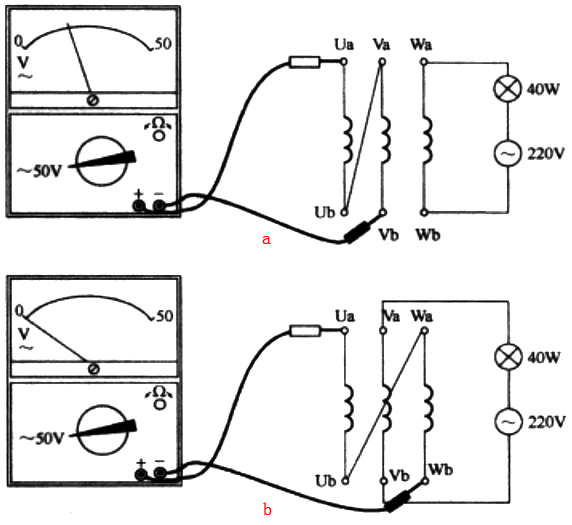

交流法判別繞組首尾如圖3a所示，先講兩相繞組的兩個端子連接起來，萬用表置于交流電壓檔，紅、黑表筆分別接此兩相繞組的另兩個端子，然后給余下的一相繞組接燈泡和220V交流電源，如果表針有電壓指示，表明紅、黑表筆接的兩個端子為異名端(兩個連接起來的端子也為同名端)，再更換繞組做上述測試，如圖3b所示，圖中萬用表指示電壓值為0，表明UbWa為同名端(UaWb為同名端)。找出各相繞組的同名端后，將性質相同的三個同名端作為各繞組的首端，余下的三個端子則為各繞組的尾端。
圖3 交流法判斷繞組首尾端
交流法判斷同名端的原理是：當220V交流電壓經燈泡降壓加到一相繞組時，另外兩相繞組會感應出電壓，如果這兩相繞組是同名端與異名端連接起來，則兩相繞組上的電壓疊加而增大一倍，萬用表會有電壓指示，如果這兩繞組是同名端與同名端連接，兩相繞組上的電壓疊加會相互抵消，萬用表測得的電壓為0。
