高壓配電柜二次操作時不能合閘的故障診斷

昌暉儀表通過高壓控制柜內的真空斷路器二次操作時不能合閘的案例分析，在二次操作時不能合閘故障排查和處理過程中，總結經驗：如果斷路器在第二次操作時合不上閘，可能是電路中有持續的合閘信號，也就是防跳閉鎖環節在起作用。


故障設備：某高壓開關柜

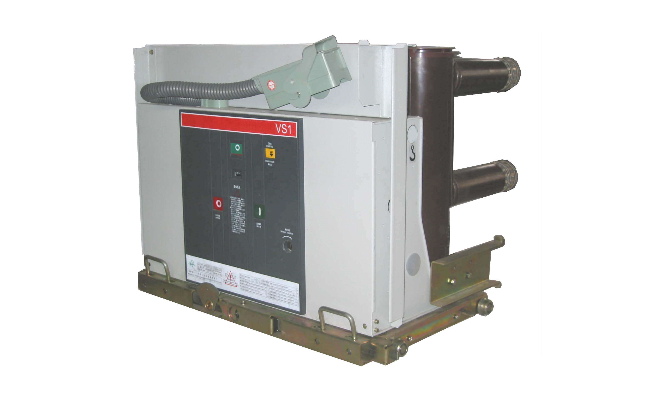

故障現象：對高壓開關柜的微機保護裝置進行改造后，把真空斷路器放在試驗位置試車，第一次合閘、分閘動作都正常，但進行第二次合閘時，發現斷路器不能合閘。
診斷分析：
①檢查微機保護裝置的插接件，已經插接到位。
②檢查合閘回路接線，沒有接觸不良的問題。
③對控制回路進行測量，發現斷路器在第一次合分閘之后，即使未按合閘按鈕，微機保護裝置的合閘輸入回路仍有合閘信號。而在正常情況下，如果不按合閘按鈕，微機保護裝置不應該有合閘信號。
④對控制電路進行仔細檢查，發現斷路器原來就有防跳回路，但是在進行微機改造時，在微機保護裝置中又設置了防跳回路。這兩套防跳功能共存時，可能發生沖突。
故障處理：打開斷路器的面板，通過跳線將斷路器本體的防跳功能去掉，而保留微機保護裝置內部的防跳功能。重新操作后，多次合閘和分閘都很正常。
【昌暉儀表經驗總結】：如果斷路器在第二次操作時合不上閘，可能是電路中有持續的合閘信號，也就是防跳閉鎖環節在起作用。
