投入式液位變送器是昌暉儀表引進國外技術和采用進口壓力元件生產的靜壓液位計，該產品應用于石油、化工、輕制紡、冶金、電力、啤酒和水處理、艦船油罐等行業介質(如水、油)的液位測量。
液位變送器工作原理
用靜壓測量原理，當靜壓液位計投入到被測液體中某一深度時，液位傳感器迎液面受到的壓力公式為：Ρ=ρ×g×H+P0，式中P為液位變送器迎液面所受壓力；ρ為被測液體密度；g為當地重力加速度；P0為液面上大氣壓；H為液位變送器投入液體的深度。同時，通過導氣不銹鋼將液體的壓力引入到傳感器的正壓腔再將液面上的大氣壓P0與傳感器的負壓腔相連，以抵消傳感器背面的P0 ，使傳感器測得壓力為：ρ×g×H。所以通過測取壓力P，可以得到液位深度。

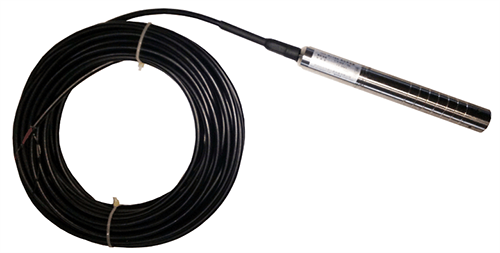

經濟型投入式液位變送器外形，型號:YR3101或YR3201

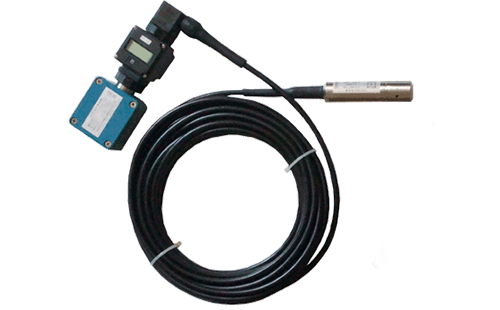

高性能長壽命投入式液位變送器(傳感器膜片接液+液晶顯示)，型號:YR32A1
高性能長壽命投入式液位變送器(傳感器膜片不接液+一體式)，型號:YR31B1
投入式液位變送器特點
1、使用壽命長
靜壓液位計膜片采用高技術激光調制電路，傳感器外殼采用不銹鋼制作。
2、安裝方便
僅需將投入式液位變送器探頭投入液體中，引出信號線同二次儀表連接就可進行液位測量。
3、溫度穩定性好
靜壓液位計在0-70℃內實現了溫度補償，在信號轉換電路中加入溫度補償電路，消除電路溫漂對精度的影響，從而提高精度。
主要性能指標
1、投入式液位變送器負載電阻(如下圖所示）：
2、精度：±0.5%(標準配置)/±0.25%(定制生產)/±0.2%(定制生產)校驗量程，包括線性、遲滯性和重復性；
3、測量范圍：0-0.5、3、4、5、6、10、20m等；最大測量范圍0-100m；最小測量范圍0-0.5m
4、靜壓液位計穩定性：24個月，±0.5%URL
5、測量范圍：0-100m
6、環境溫度：-20℃～80℃
7、電源：24VDC
8、靜壓液位計輸出：兩線制4-20mA
投入式液位變送器安裝須知
1、由于罐底或艙底易沉積污泥、油渣等物，建議將測量探頭離開罐（艙）底一定高度，以免雜物堵塞探頭。
2、在介質波動較大，導氣電纜很長的情況下，對探頭應采用套筒將其固定，以防探頭擺動而影響測量精度。
3、靜壓液位計側面安裝時，導氣電纜彎曲半徑應大于10厘米，避免彎曲過度而將導氣電纜損壞。
4、投入式液位變送器接地端子應可靠接地，電源屏蔽線應與其相連。
5、測量易爆危險品時，必須嚴格按照GB3836.1-83《爆炸性環境用防爆電器設備通用要求》和GB3836.4-83《本質安全型電路和電氣設備“i”》中的有關規定進行安裝。
投入式液位變送器如何安裝
1、靜壓液位計安裝在靜止的深井、水池中時，通常把內徑Φ45mm左右的鋼管(不同高度打若干小孔，以便水通暢進入管內)固定于水中，然后將投入式液位變送器放入鋼管中即可使用。
2、測量流動或有攪拌的液體的液位時，通常把內徑Φ45mm左右的鋼管(在液體流向的反面不同高度打若干小孔，以便水通暢進入管內)固定于水中，然后將投入式液位變送器放入鋼管中即可使用。
3、靜壓液位計的安裝方向為垂直，投入式安裝位置應遠離液體出入口及攪拌器。
4、在有較大振動的使用場合，可在變送器上纏繞鋼絲，利用鋼絲減震，以免拉斷電纜線
投入式液位變送器使用注意事項
1、靜壓液位計使用中發現異常，應關掉電源，停止使用，進行檢查或向技術部聯系(電話：0871-65127691)
2、接供電電源時應嚴格按照云南昌暉儀表制造有限公司接線說明進行連接。
3、液位變送器運輸、儲存時應恢復原包裝，存放在陰涼、干燥、通風的庫房內。

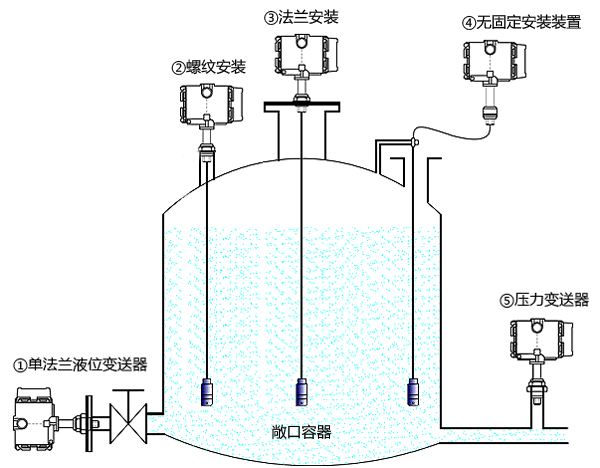

投入式液位變送器安裝示意圖
說明：
①法蘭式側面安裝(單法蘭液位變送器)
④螺紋式頂部安裝(螺紋式投入式液位變送器)
③法蘭式頂部安裝(法蘭式投入式液位變送器)
④掛式安裝(標配無固定裝置投入式液位變送器)
⑤螺紋式底部安裝(螺紋式靜壓液位計)
投入式液位變送器調試方法
投入式液位變送器在昌暉出廠時已按銘牌標注量程精確校正，只要介質的密度等參數符合銘牌要求，一般無需調整。卻需要調整量程或零位，請按以下方法調校：
1、擰下保護蓋，外接標準24VDC電源及六位半數字電流表即可調整。
2、在投入式液位變送器沒有液體的情況下，調節零點電阻器，使之輸出電流4.000mA。
3、投入式液位變送器加液到滿量程，調節滿程電阻器，使之輸出電流20.000mA 。
4、反復以上步驟兩三次，直到靜壓液位計信號正常。
5、請分別輸入0%、25%、50%、75%、100%的信號校核誤差。
6、對于非水的介質，投入式液位變送器用水校驗時，應按實際使用的介質密度產生的壓力進行換算。如：介質密度為1.3時，校驗1m量程的液位傳感器時要用1.3m水位標定。
7、調節完畢，擰緊保護蓋。
8、投入式液位變送器的校驗周期為每年一次。
投入式液位變送器選型
YR①②③④-⑤/⑥-⑦-⑧
①投入式液位變送器輸出信號
[1]：四線制，DC24V供電/4-20mA輸出+RS485
[2]：二線制，DC24V供電/4-20mA輸出+HART
[3]：二線制，DC24V供電/4-20mA輸出(標準配置)
②投入式液位變送器顯示表頭
[1]：無顯示表頭(標準配置)
[2]：帶液晶顯示表頭
③投入式液位變送器結構形式
[A]：特殊結構+纜式+傳感器膜片接液+10年防滲漏設計+超長使用壽命+高可靠性+3年質保
[B]：特殊結構+纜式+傳感器膜片不接液+15年防滲漏設計+超長使用壽命+高可靠性+5年質保
[0]：經濟型標準纜式+5年防滲漏設計+18個月質保
[1]：經濟型標準一體式(變送器電路在金屬殼內，只有信號輸出電纜，無顯示表頭)+5年防滲漏設計+18個月質保
[2]：經濟型集氣筒式(使用壽命長于普通纜式經濟型投入式液位變送器) +5年防滲漏設計+18個月質保
④投入式液位變送器安裝形式
[0]：用戶特定的安裝形式
[1]：無固定安裝裝置(標準出廠配置)
[2]：固定螺紋安裝，用戶需要提供螺紋尺寸
[3]：法蘭安裝，用戶需要提供法蘭規格尺寸
⑤量程下限值
[0]：量程下限為0
⑥代碼 量程上限值
[*]：用戶提供(整數數字，單位m)
⑦測量介質密度補充說明
[*]：測介質密度
⑧代碼 電纜長度
[*]：寫數字(通常電纜長度與量程相等或大于量程) ，單位m
投入式液位變送器最常用型號舉例
YR3101-0/5-1-5
無安裝裝置(標準配置)經濟型投入式液位變送器；無顯示表頭；量程為0-5m；介質密度為1，電纜5m
YR3201-0/5-1.3-5
無安裝裝置經濟型投入式液位變送器；帶液晶顯示表頭；量程為0-5m；介質密度為1.3，電纜5m
