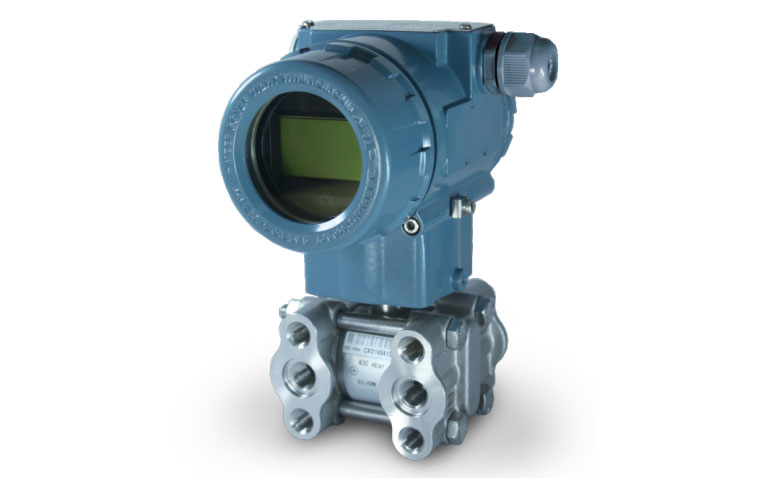

差壓變送器 1151DP

1151DP差壓變送器用于測量液體、氣體或蒸汽的液位、密度和壓力，然后將其轉變成4-20mA DC信號輸出。1151DP智能型可與HART手操器相互通訊，通過它進行設定，監控或與上位機組成現場監控系統。

1151變送器系列現場可調式智能差壓變送器是昌暉儀表制造有限公司根據現場要求研制開發的產品，可脫離手操器，通過按鍵方式實現現場調零、組態等操作。

1151DP差壓變送器性能規格
零基準校驗范圍，參考條件下，硅油充液，316 L不銹鋼隔離膜片。
1、參考精度：數字、1151DP智能差壓變送器：±0.1%校驗量程； 模擬、線性1151DP差壓變送器：±0.5%校驗量程
2、穩定性：數字、1151DP智能差壓變送器：6個月，±0.1%URL；模擬、線性1151DP差壓變送器：6個月，±0.2%URL
3、環境溫度影響：
數字、1151DP智能差壓變送器：零點誤差：±0.2%URL/56℃；總體誤差：±(0.2%URL+0.18%校驗量程)/56℃
模擬、線性1151DP差壓變送器：零點誤差：±0.5%URL/56℃；總體誤差：±(0.5%URL+0.5%校驗量程)/56℃
4、靜壓影響：(擴展閱讀《靜壓對差異變送器性能影響的研究》技術文章)
零點：對于量程4至8，在13790kPa下為±0.2%URL;其它量程為±0.25%URL。零點誤差可在線通過重新調零來修正
量程：可修正至±0.25%輸出讀數/6895kPa，對于量程3，可修正至±0.5%輸出讀數/6895kPa
5、振動影響：在任意軸向上，200Hz下振動影響為±0.05%URL/g
6、電源影響：小于±0.005%輸出量程/伏特
7、負載影響：沒有負載影響，除非電源電壓有變化
8、電磁干擾/射頻干擾(EMI/RFI影響)：由20至1000MHz，場強達至30V/M時，輸出漂移小于±0.1%量程
9、安裝位置影響：1151差壓變送器零點漂移至多為±0.25kPa。所有的零點漂移都可修正掉；對量程無影響

1151差壓變送器功能規格
1、測量范圍：見選型表
2、零點與量程：數字、智能1151DP：可用本機量程和零點按鈕調整，或用HART手操器遠程調整；模擬、線性1151DP：量程和零點連續可調
3、零點正、負遷移：零點負遷移時，量程下限必須大于或等于-URL；零點正遷移時，量程上限必須小于或等于+URL。校驗量程大于等于最小量程
4、輸出：數字、智能：4-20mA，用戶可選擇線性或平方根輸出,數字過程變量疊加在4-20mA信號上，可供采用HART協議的上位機使用；模擬、線性：4-20mA,與過程壓力成線性
5、阻尼時間常數：數字、智能1151DP：時間常數可調，以0.1秒遞增，由最小至16.0秒；模擬、線性1151DP：時間常數可調，由最小至1.67秒
6、環境溫度極限：數字、智能差壓變送器: -40至85℃；模擬、線性: -40至93℃；帶液晶表頭: -30至60℃
7、過程溫度極限：充硅油: -40至104℃；充惰性液: -18至71℃
8、貯存溫度極限：數字、智能差壓變送器: -51至85℃；模擬、線性: -51至121℃；帶液晶表頭: -40至70℃
9、環境濕度：0-100%相對濕度
10、靜壓與過壓極限：1151差壓變送器任意一側加0-13.79MPa壓力不會引起損壞。在3.45kPa至13.79MPa的靜壓范圍內工作時符合性能規格要求
11、容積變化量：小于0.16cm³

1151差壓變送器物理規格
1、接液部分材質：
接液膜片：316L不銹鋼，哈氏合金C-276，蒙乃爾或鉭。每種型號的可選材料，參見訂貨信息表。
容室法蘭和過程接頭：316不銹鋼，哈氏合金C或蒙乃爾。每種型號的可選材料，見訂貨信息表。
膜盒墊圈和過程接頭墊圈：氟橡膠(還有其他材料可選)。
排液/排氣閥：316不銹鋼，哈氏合金C，蒙乃爾。每種型號的可選材料，參見訂貨信息表。
4.2. 非接液部分材質：
螺栓：不銹鋼
電子外殼：低銅合金鋁，符合NEMA 4X。
表蓋O型圈：丁腈橡膠
銘牌和位號牌：不銹鋼
填充液：硅油或惰性液
4.3. 連接：參見訂貨信息表確定過程接口
